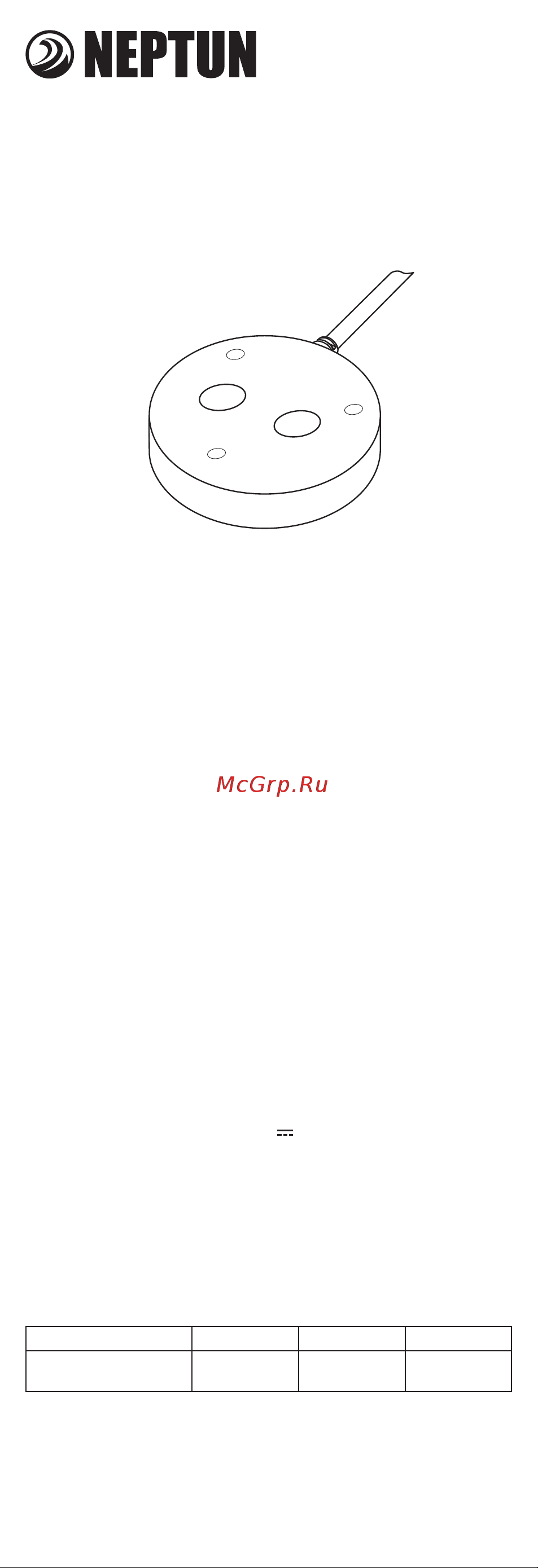

ДАТЧИК

КОНТРОЛЯ ПРОТЕЧКИ ВОДЫ SW007

Назначение

Датчик предназначен для фиксации протечки воды и передачи ава-

рийного сигнала на модули управления Neptun.

Принцип работы

Срабатывание датчика происходит при попадании воды на пласти-

ны, что вызывает резкое падение сопротивления между ними.

Установка

Датчик устанавливается на полу в местах возможного скопления

воды при авариях и протечках (в санузлах, на кухне, под раковина-

ми, унитазом и т.п.).

Устанавливать датчик следует на полу контактными пластинами

вниз. Точечные выступы на корпусе датчика не позволяют контакт-

ным пластинам касаться пола, что предотвращает ложное срабаты-

вание и загрязнение пластин.

ПАСПОРТ-ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

РЭА.00076.02 П (ИМ)

Габаритные размеры диаметр 54 мм, высота 12,5 мм

Длина установочного провода 2 м

Тип выходного сигнала Открытый коллектор, mах 50 мА

Напряжение питания U

пит

12–24 В

Температурный диапазон +5 °С ... +40 °С

Максимальное удаление

от контроллера

100 м*

Степень защиты IP67

Масса не более 50 г

Срок службы 4 года

Технические характеристики

Цвета проводов** Красный Желтый Зеленый

Назначение

проводов

пит

IN GND

** Изготовитель оставляет за собой право изменять цветовую

гамму установочного провода.

* Возможно удлинение до 500 м при работе с модулями управления

Base, ProW, ProW+. Применять провод НП 3×0,12.
