Стойка (опора) пожарная универсальная СПУ-02 АЯКС АТФЕ.687434.223ТУ

ПАСПОРТ

1. Общие сведения

Стойка (опора) пожарная универсальная СПУ-02 АЯКС предназначена для установки извещателей пожарных ручных

и тепловых, устройств дистанционного пуска и оповещателей. Особенностью стойки СПУ-02 является увеличенная и

усиленная монтажная пластина, на которой могут быть размещены подавляющее большинство вышеуказанных

приборов различных производителей.

Стойка может комплектоваться защитным козырьком К-06 и двумя кабельными вводами с установочной резьбой

М20х1,5. Штатные отверстия стойки предназначены для монтажа извещателей ИПР 535-Ехd «МОРОЗ», устройств УДП

535-Ехd «МОРОЗ» и защитного козырька К-06. Отверстия под крепления извещателей других видов просверливаются

потребителем.

Варианты исполнений

исп. 00

для монтажа на асфальт

исп. 01

под бетонирование

исп. 02

в землю

2. Основные параметры и характеристики

Высота стойки

1638 мм (над поверхностью земли)

Температура эксплуатации

от -80 до +250°С

Масса

не более 4 кг

Срок службы

не менее 8 лет

Габаритные, установочные и присоединительные размеры приведены на рис. 1

3 Комплект поставки

стойка

1 шт

закладная пластина для бетонирования (для исп. 01)

1 шт

комплект оцинкованного крепежа для бетонирования (шпилька М10х170 – 4 шт, гайка М10 - 8 шт, шайба

М10 – 4 шт) (для исп. 01)

1 шт

паспорт

1 шт

4. Монтаж стойки.

4.1 Монтаж стойки на объекте производится на отверстия крепления основания стойки к поверхности.

4.2 Кабель прокладывается из закладных в фундаменте, предназначенном для установки стойки, в полости стойки

до кабельных вводов. Через кабельные вводы кабель выводится из полости стойки и заводится в вводы

установленного извещателя или оповещателя.

5. Гарантийные обязательства

5.1 Гарантийный срок эксплуатации 5 лет со дня ввода в эксплуатацию, но не более 5,5 лет со дня отгрузки с

предприятия-изготовителя.

6. Свидетельство о приёмке

Стойка (опора) пожарная универсальная СПУ-02____ АЯКС соответствует требованиям технической документации и

признана годной для эксплуатации

Исп. 00 (для монтажа на

асфальт)

Исп. 01 (под бетонирование)

Исп. 02 (в землю)

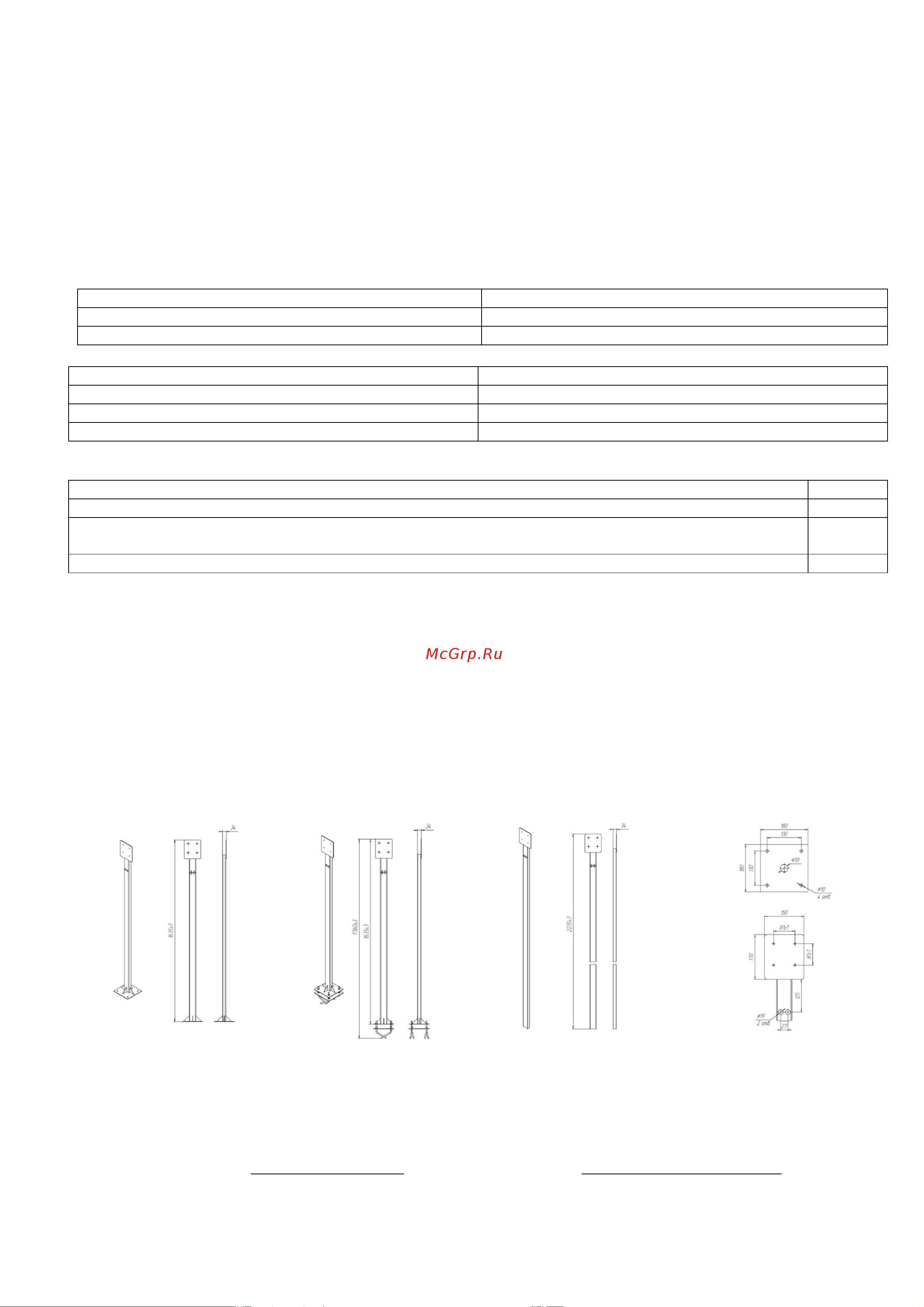

Рис.1 Габаритные и присоединительные размеры

Штамп ОТК

подпись

Дата выпуска

ООО «СНВ", Адрес: Россия, 390027, г. Рязань, ул. Новая, 51 В, пом. Н1, литера А тел./факс (4912)

45-16-94, 45-37-88 е-mail: 451694@bk.ru, сайт: http://m-kontakt.ru
