1 НАЗНАЧЕНИЕ

1.1 Датчик температуры TS02

(далее – датчик) предназначен

для непрерывного измерения

температуры различных неа-

грессивных сред (воздух, це-

ментная стяжка и т. п.). Дат-

чики используются совместно

с регуляторами температуры

электронными в системах про-

мышленного обогрева трубо-

проводов, резервуаров, в си-

стемах обогрева кровли и

открытых площадей, а также

в системах бытового обогрева.

1.2 Датчик температуры TS02

имеет электронный чувстви-

тельный элемент типа DS1822.

1.3 Датчик TS02 применяется

со следующими типами тер-

морегуляторов / электронных

регуляторов температуры:

РТА-200.

2 ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Технические характеристики и

тип чувствительного элемента

датчика приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

* По согласованию с заказ-

чиком длина кабеля датчика

может быть отличной от ука-

занного значения.

3 КОМПЛЕКТНОСТЬ

В комплект поставки входит:

– датчик температуры

TS02 – 1 шт.

– паспорт – 1 шт.

4 ТРЕБОВАНИЯ

БЕЗОПАСНОСТИ

• Подключение датчика тем-

пературы должно произво-

диться квалифицированным

электротехническим персо-

налом.

• Все работы по установ-

ке и монтажу должны произ-

водиться при отключенном

питании регулятора темпе-

ратуры, во избежание по-

вреждения и выхода из строя

датчика температуры.

• ЗАПРЕЩЕНО эксплуати-

ровать устройство, имеющее

внешние механические по-

вреждения!

• При обнаружении неис-

правности в работе датчика

в период действия гарантий-

ных обязательств обращать-

ся по месту приобретения.

5 УКАЗАНИЯ

ПО УСТАНОВКЕ

И ЭКСПЛУАТАЦИИ

5.1 Датчик температуры уста-

навливается в точке необходи-

мого контроля температуры.

5.2 Подключение датчика

осуществляется согласно ру-

ководству по эксплуатации и

паспорта на регулятор тем-

пературы электронный/тер-

морегулятор.

5.3 Цвета и маркировка нако-

нечников жил установочно-

го провода для датчика TS02

представлены в таблице 2.

5.4 ВНИМАНИЕ! Не допуска-

ется превышение температу-

ры измеряемой поверхности

выше указанной положи-

тельной температуры диапа-

зона измерения датчика в та-

блице основных технических

характеристик.

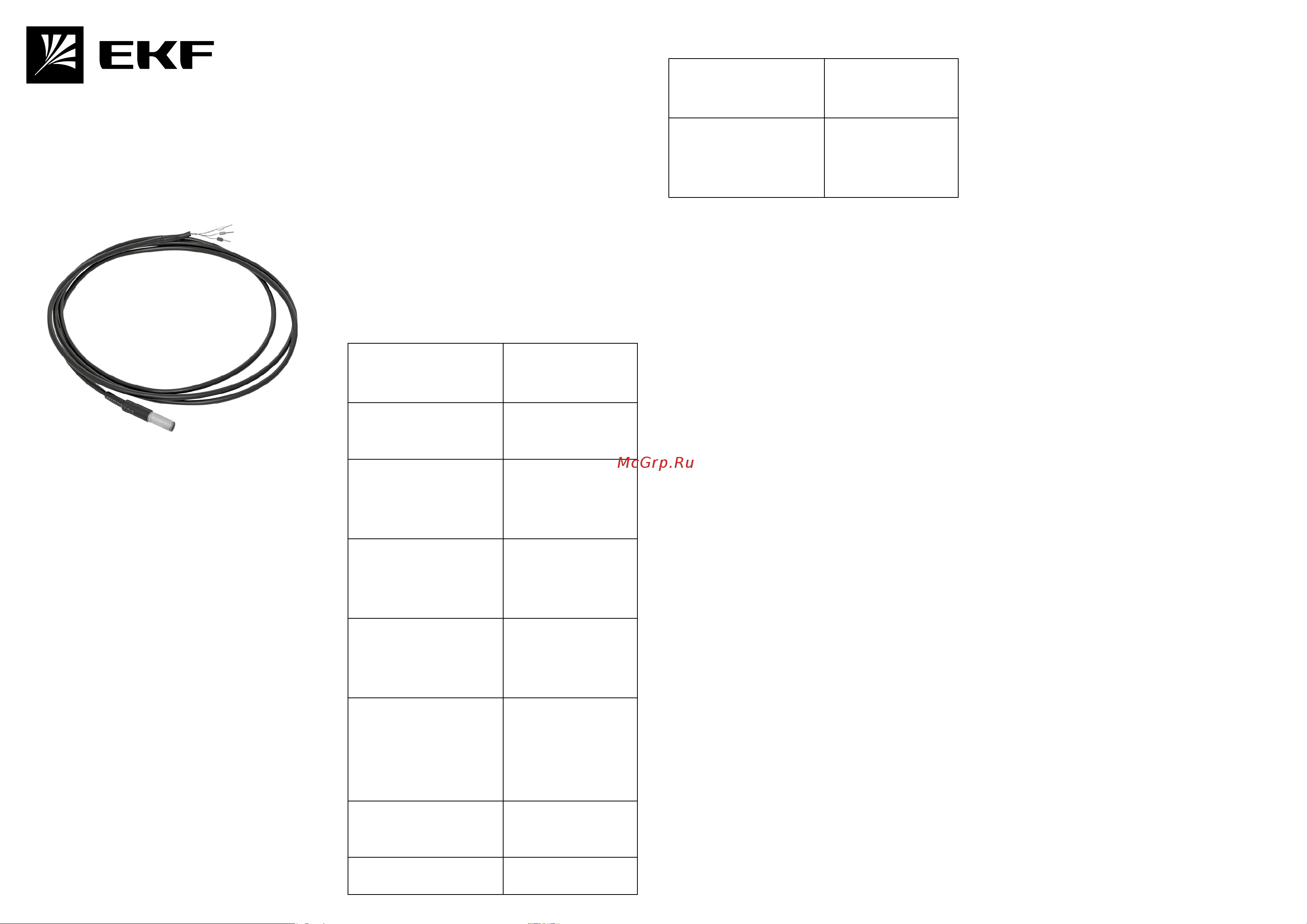

Паспорт

Датчик температуры TS02

Параметр

Значение

параметра

Типы

датчиков

TS02

Диапазон из-

меряемых тем-

ператур, °C

-55 ... +125

Точность изме-

рения темпе-

ратуры, °C

± 0,5

Тип чувстви-

тельного эле-

мента

DS1822

(цифровой)

Количество

проводников

в кабеле под-

ключения, шт.

Степень защи-

ты

IP65

Масса, г 50

Параметр

Значение

параметра

Стандартная

длина кабеля

датчика, м *
