Руководство по монтажу и эксплуатации. Насосные станции UNIPUMP AUTO и UNIPUMP АКВАРОБОТ

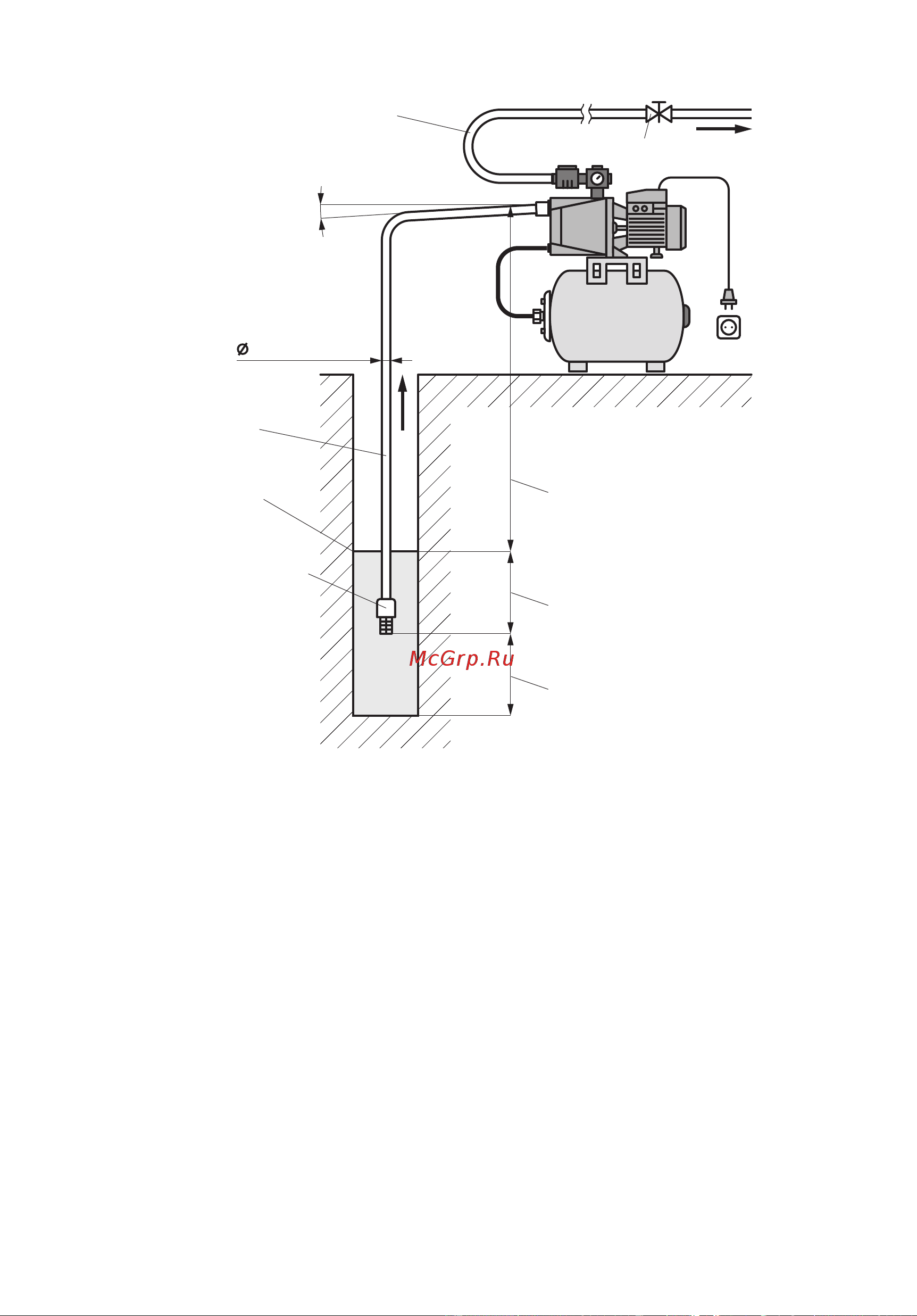

Рис. 3

Всасывающая магистраль должна быть выполнена изармированного шланга или

полимерной трубы, чтобы избежать её сжатие/деформацию при перепадах давле-

ния. Напорная магистраль также может быть как жесткой, так игибкой.

Монтаж всасывающей магистрали длиной более 10 метров погоризонтали

нежелателен, так как это приведёт куменьшению высоты всасывания. Трубопровод

всасывающей магистрали должен быть как можно короче, протяжённая магистраль

создаёт большее сопротивление потоку воды иуменьшает максимальную высоту

всасывания насоса.

При монтаже всасывающей магистрали необходимо обеспечить непрерывный

угол наклона отнасоса кисточнику водоснабжения неменее 1° кгоризонту, для

того, чтобы недопустить образования воздушных карманов. Обратные углы навса-

сывающей магистрали недопускаются. Исключайте соединения, сужающие или

расширяющие проходное сечение шланга или трубы. Резьбовые соединения следует

выполнять сприменением сантехнических фторопластовых лент или льна соспеци-

альными пастами игерметиками.

Трубопроводы итрубопроводная арматура магистралей (запорная, регулиру-

ющая исоединительная) должны быть полностью или максимально избавлены

Напорный трубопровод

Запорная арматура

Не менее 1°

Всасывающий

трубопровод

Динамический

уровень воды

Обратный клапан

с сетчатым фильром

Максимальная высота всасывания

(см. подраздел 3.2. «Технические

характеристики»)

Глубина погружения

обратного клапана, не менее

Расстояние

до дна, не менее

≥ 0,3 м≥ 0,3 м

не менее 1"
