4
Таб.1 TMS-STH, назначение разъемов
№ п/п
Назначение
1
Датчик TMS-STH
Предназначен для измерения температуры и влажности воздуха
в точке установки
2
Разъем RJ-11 (4P4C)
Предназначен для подключения датчика TMS-STH к
контроллеру TMS-01
Таб.2 Распиновка разъема RJ-11
Номер
контакта
Цвет
проводника
Назначение
1
Черный
Земля (GND)
2
Красный
Выход датчика температуры (TEMP)
3
Синий
Вход питания Upit+
4
Желтый
Выход датчика влажности (HUM)
6. Подключение

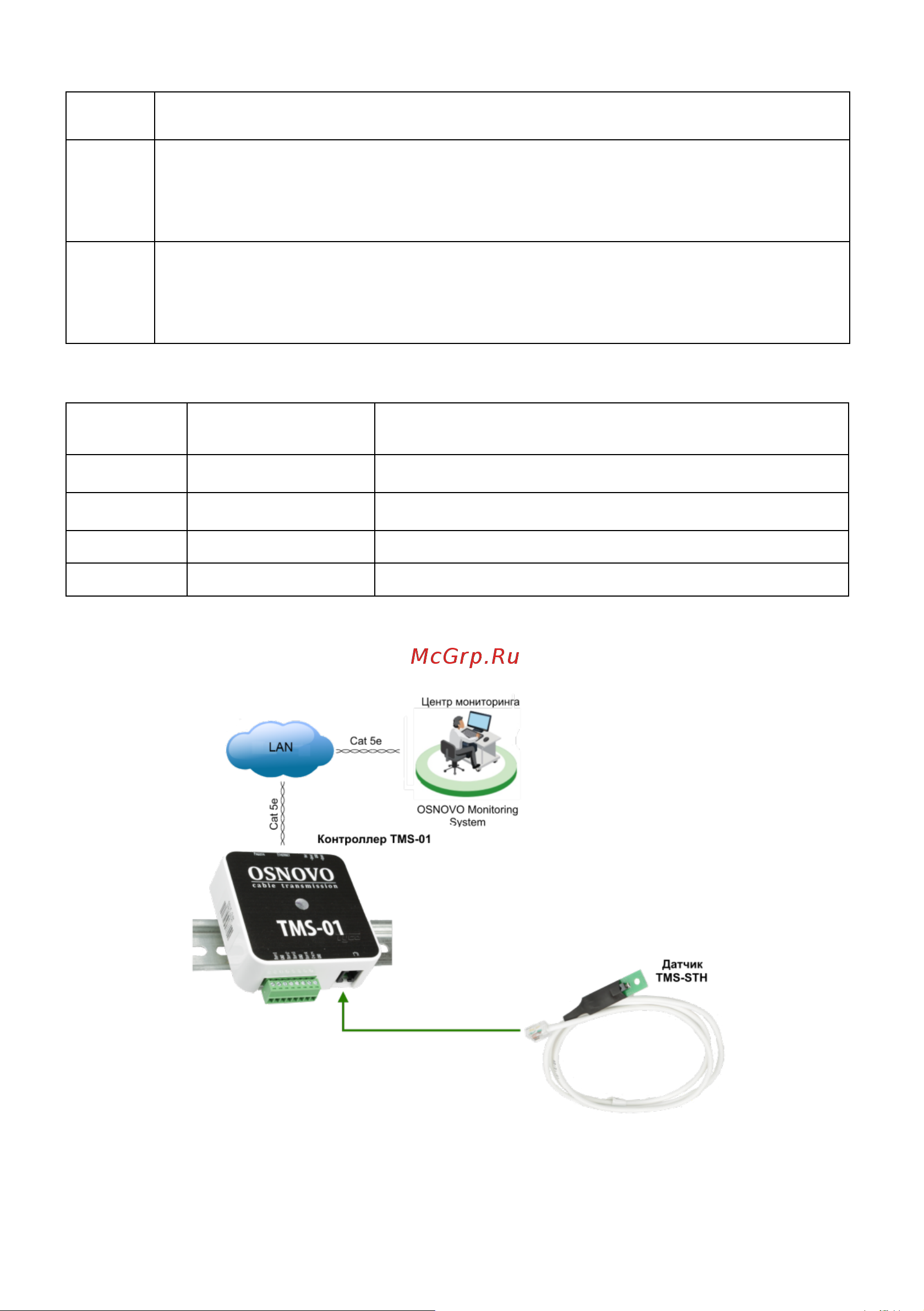

Рис.3 Типовая схема подключения датчика TMS-STH к контроллеру
TMS-01
