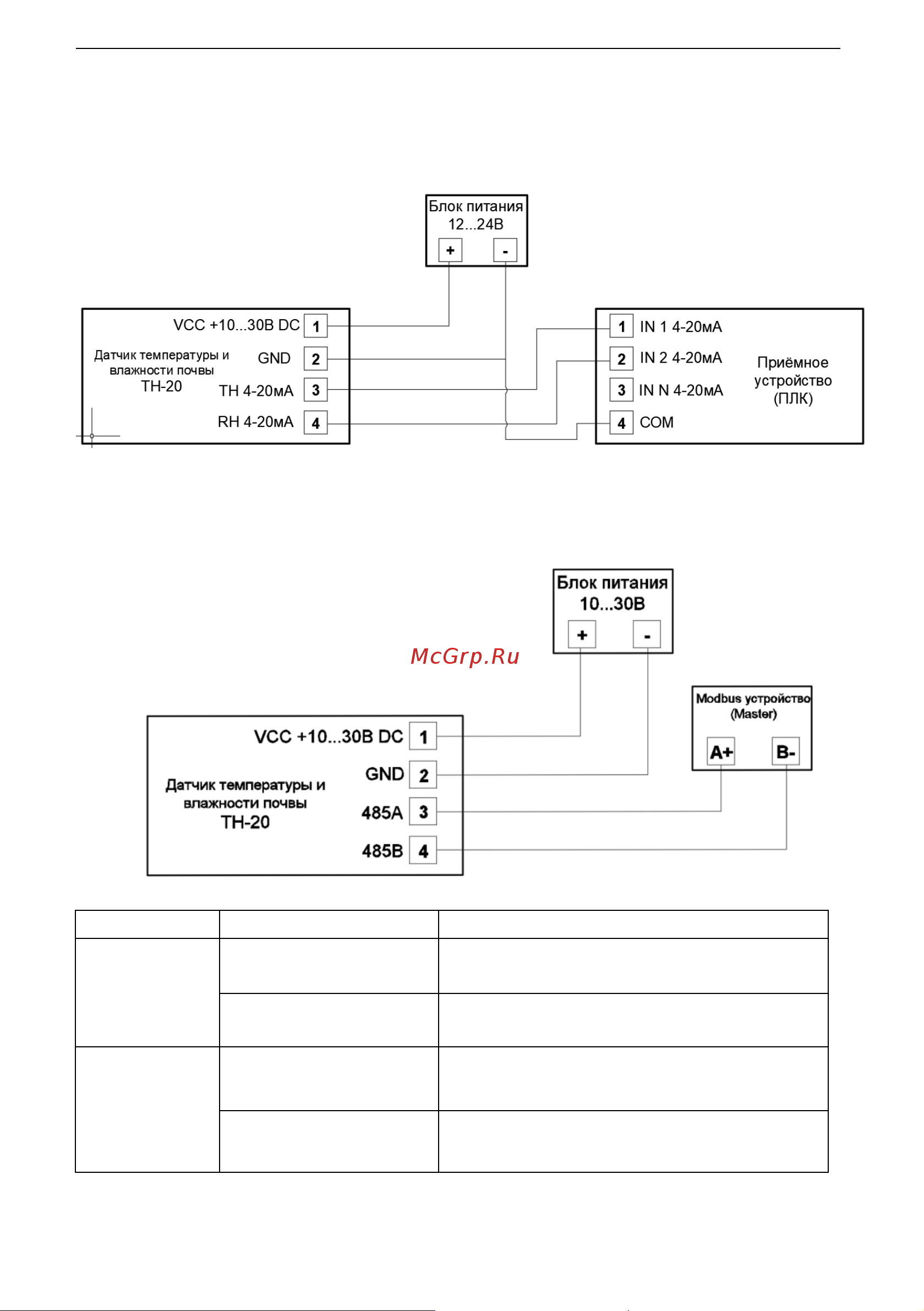

Подключение датчика TH-20 с выходным токовым сигналом 4-20мА

1) VСС - питание датчика

2) GND – общий контакт

3) TH – выходной сигнал 4-20мА температуры

4) RH – выходной сигнал 4-20мА влажности

Подключение датчика TH-20 с интерфейсом RS485 Modbus

1) VCC - питание датчика

2) GND – общий контакт

3) 485A - интерфейс RS485 А+

4) 485В - интерфейс RS485 В-

Расчёт температуры и влажности

Тип сигнала

Диапазон измерения

Методы расчёта

Выходной

сигнал

4-20мА

Температура -40…80℃

Температура = -40+(80-(40))*(mA-4)/(20-4). Если

измеренное значение тока равняется 10мА, то

температура = -40+(80-(-40))*(10-4)/(20-4)=5℃

Влажность 0-100%

Влажность = 0+(100-0)*(mA-4)/(20-4). Если измеренное

значение тока равняется 10мА, то влажность = -0+(100-

0)*(10-4)/(20-4)=37.5%

RS485

интерфейс

Modbus

протокол

Температура -40…80℃

Температура равняется значению Modbus регистра.

Полученное значение необходимо делить на 10. Если

считанное значение с датчика равняется 201, значит

температура = 201/10 =20.1℃

Влажность 0-100%

Влажность равняется значению Modbus регистра.

Полученное значение необходимо делить на 10. Если

считанное значение с датчика равняется 159, значит

температура = 159/10 =15.9%
