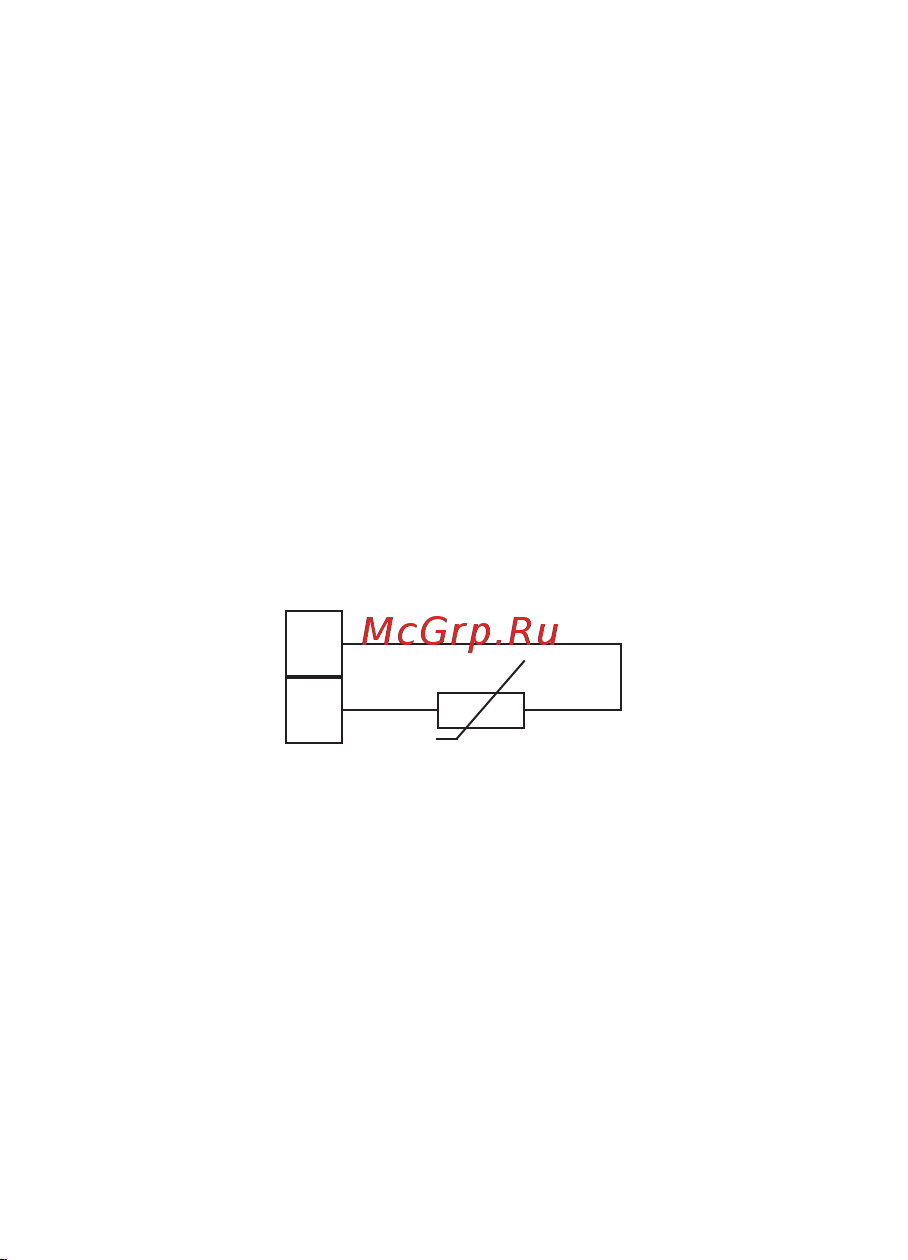

Рис. 15

Параметры окружающей среды: температура, физические свойства, дав-

ление и влажность – должны соответствовать техническим характеристи

кам датчика и стойкости материала к воздействию измеряемой среды.

При проведении монтажных работ и при эксплуатации датчики не должны

подвергаться резкому нагреву или охлаждению, а также механическим

ударам.

Подготовку датчиков следует выполнять в следующей последовательности:

1. Распаковать ДТ, проверить комплектность и отсутствие механических

повреждений и сколов, целостность измерительной цепи (тестером).

2. Извлечь ДТ из упаковки. Снять крышку (для датчиков в корпусе).

3. Установить ДТ на поверхность воздуховода, трубопровода или на стену.

4. Выполнить подключение соединительных проводов к контактам в ком-

мутационной головке или к

выводам кабеля ДТ по двухпроводной схеме соединений.

5. Рекомендуется использовать двухжильный кабель сечением 1,5 мм

При прокладке кабеля в местах с высоким электромагнитным излучением

рекомендуется использовать экранированный кабель. Выдерживайте

минимальную дистанцию в 15 см между кабелем датчика и кабелем с

напряжением 230В.

Установка и монтаж ДТ должны проводиться только квалифицированным

персоналом. В целях безопасности перед началом работ по монтажу,

демонтажу, настройки или обслуживания датчика необходимо отключить

цепи питания. На работу и показания датчика может влиять его установка

вблизи оборудования, не соответствующего нормам совместимости (на-

пример, частотных преобразователей). Для подключения ДТ с к системам

автоматизации (шкафам управления) рекомендуется применять экраниро-

ванный кабель, соединяя экран кабеля, со стороны шкафа, с заземлением.

Канальные датчики: в воздуховоде сверлится отверстие 6-8 мм в диаметре,

устанавливается монтажный фланец FL-6 таким образом, чтобы отверстие

в вентиляционном канале и в центре фланца совпадали, монтажный
