5. Подключение проверяемых устройств к тестеру

5.1 Подключение IP-видеокамеры к тестеру

Подключение IP-видеокамеры (в том числе с PoE)

осуществляется патчкордом UTP к разъему RJ-45 с обозначением LAN

на верхней панели тестера рис 7.

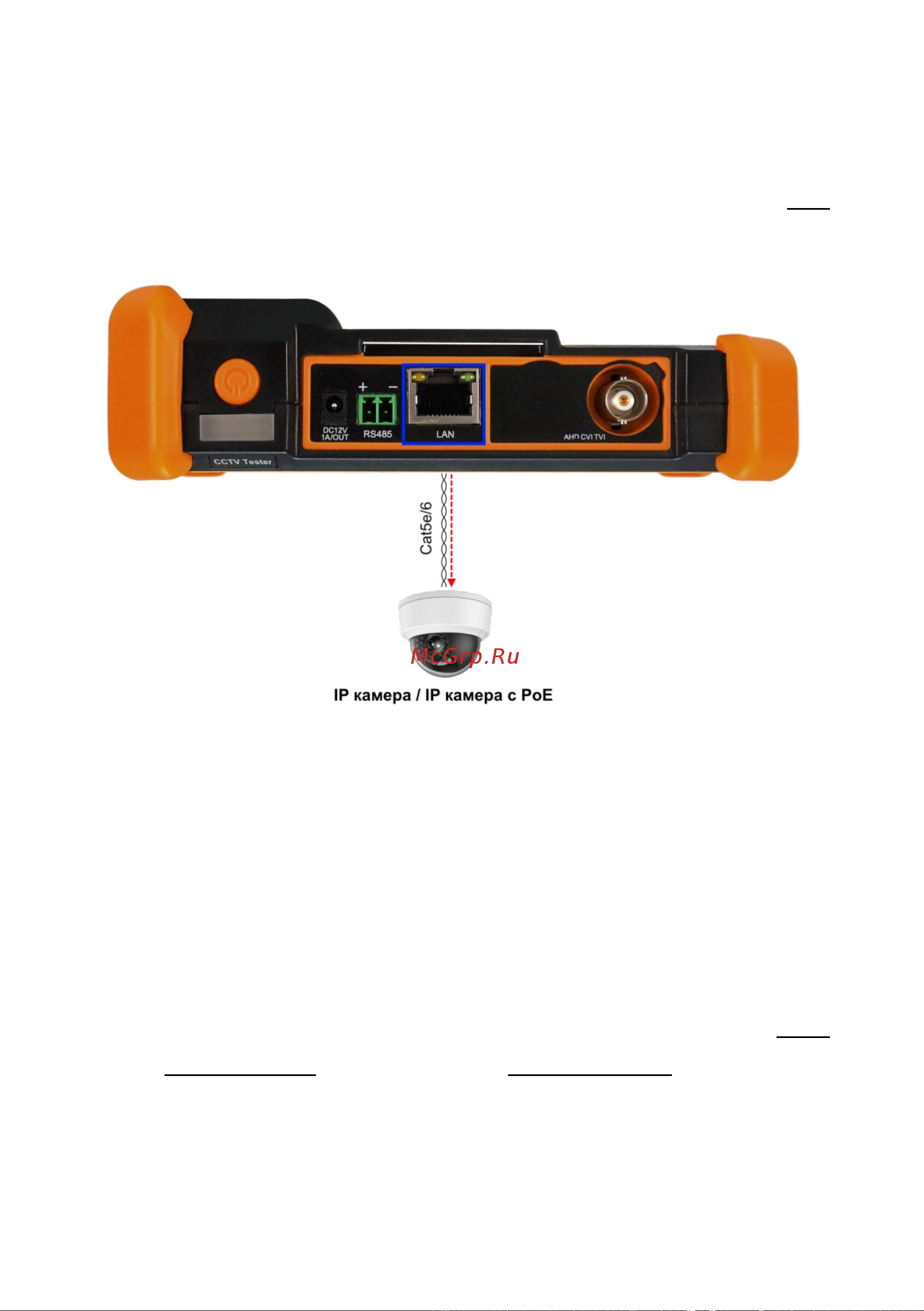

Рис. 7 Подключение IP-видеокамеры (в том числе с PoE питанием)

После подключения IP-видеокамеры подайте на нее питание.

Сделать это можно 2мя способами:

1) Если IP-видеокамера поддерживает питание по PoE и не

потребляет более 25,5 Вт (управляемые PTZ PoE IP-

видеокамеры могут потреблять больше мощности и не всегда

подходят для этого способа) ее можно запитать на время теста

от самого тестера по PoE. Для этого выберите пункт «PoE

Power Output» (рис. 8) в папке IP Camera Test и нажмите на

значок кнопки в центре экрана.
