16

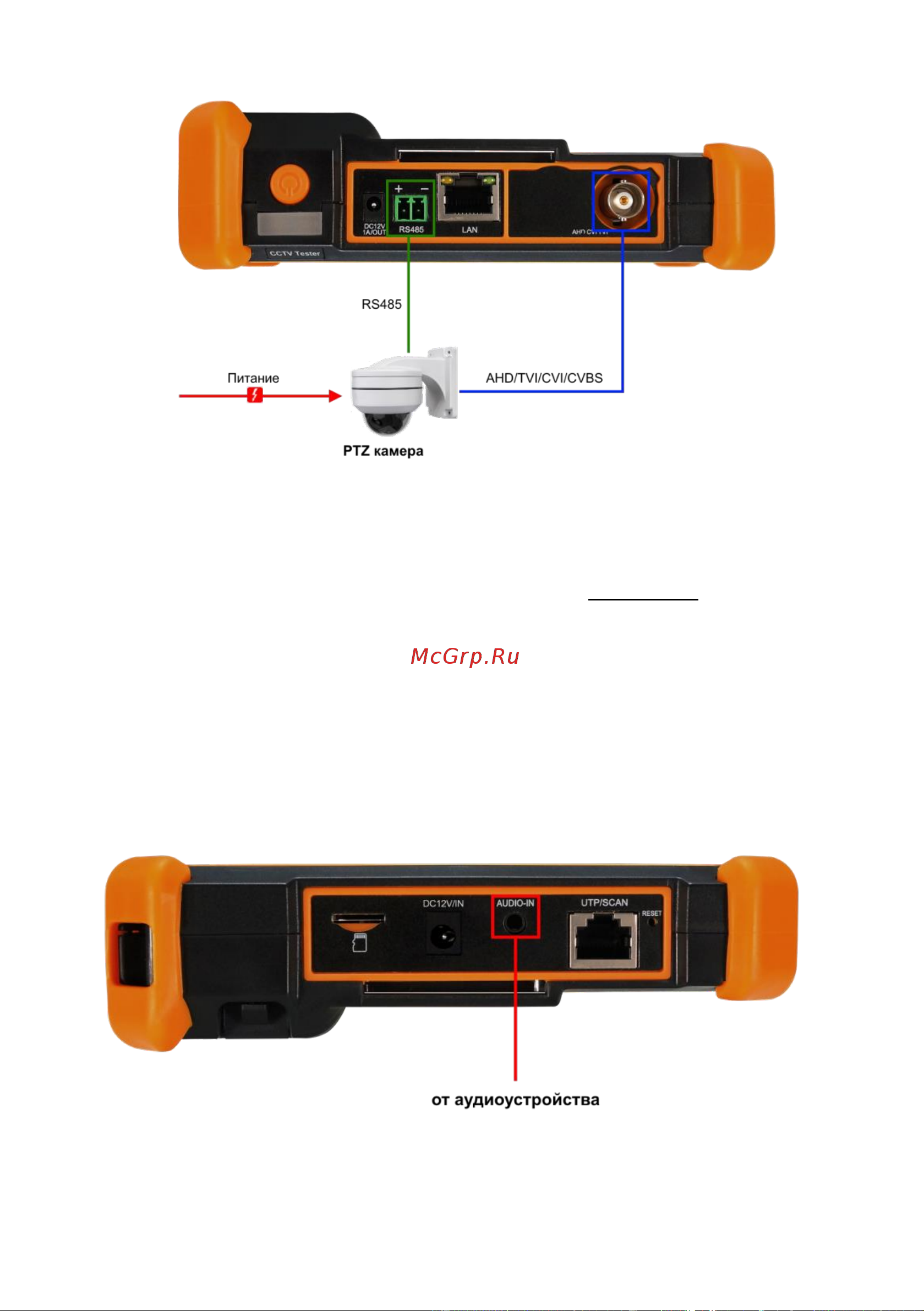

Рис. 11 Подключение поворотной (PTZ) AHD/TVI/CVI/CVBS
видеокамеры к тестеру
Питание на CVBS видеокамеру подается либо от внешнего
источника питания, либо от тестера через выход DC12V/3A. (аналогично
подключению IP камеры без PoE, рис. 9)
5.3 Подключение тестера к аудиоустройствам
К тестеру можно подключить любое аудиоустройство,
использующее разъем TRS 3.5mm. Для этого соедините кабелем из
комплекта поставки разъем с обозначением AUDIO IN.
Рис. 12 Подключение тестера к аудиоустройствам
