81

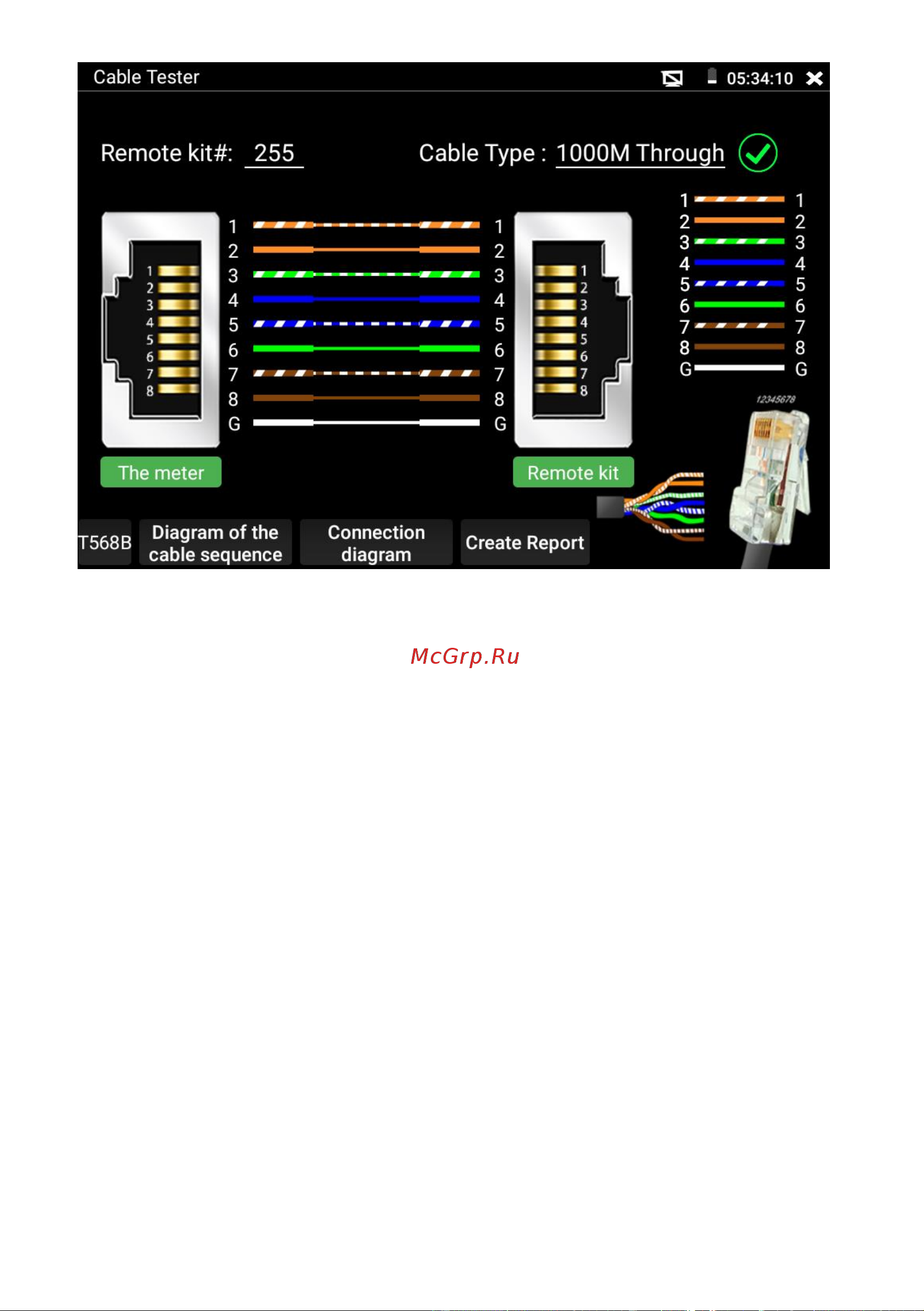

Рис. 99 Интерфейс приложения «Cable Tester»
Если кабель плохо обжат, или произошел обрыв жил/жилы,
тестер покажет крестиком отсутствие соединения по одной или
нескольким жилам.
Для справки пользователю внизу расположены 2 кнопки:
1) «Connection diagram» показывает, к какому порту должен быть
подключен испытываемый кабель, рис. 100
2) «Diagram of the cable sequence» показывает два варианта
обжимки кабеля «прямой» и «кроссовый» в виде схемы
последовательности жил в кабеле, рис. 101
