По умолчанию приложение определяет тип обжимки кабеля, как
«прямая» (последовательность жил опр. цвета Б-Ор, Ор, Б-З, С, Б-С, З,
Б-Кор, Кор), так и «кроссовая» (Б-З, З, Б-Ор, С, Б-С, Ор, Б-Кор, Кор),
рис. 101
7.13 Рефлектометр (TDR) для кабеля витой пары
Приложение «RJ-45 cable TDR test» представляет собой
рефлектрометр для кабеля витой пары, обжатой разъемами RJ-45.
Позволяет определить примерную длину каждой пары проводников в
кабеле «витой пары», а также указать примерную величину затухания
на расстоянии. Величина затухания будет показана в определенном
цветовом варианте, что позволит быстро определить
качество/состояние кабеля, рис. 102. Для начала теста подключите
кабель к разъему «LAN» тестера.

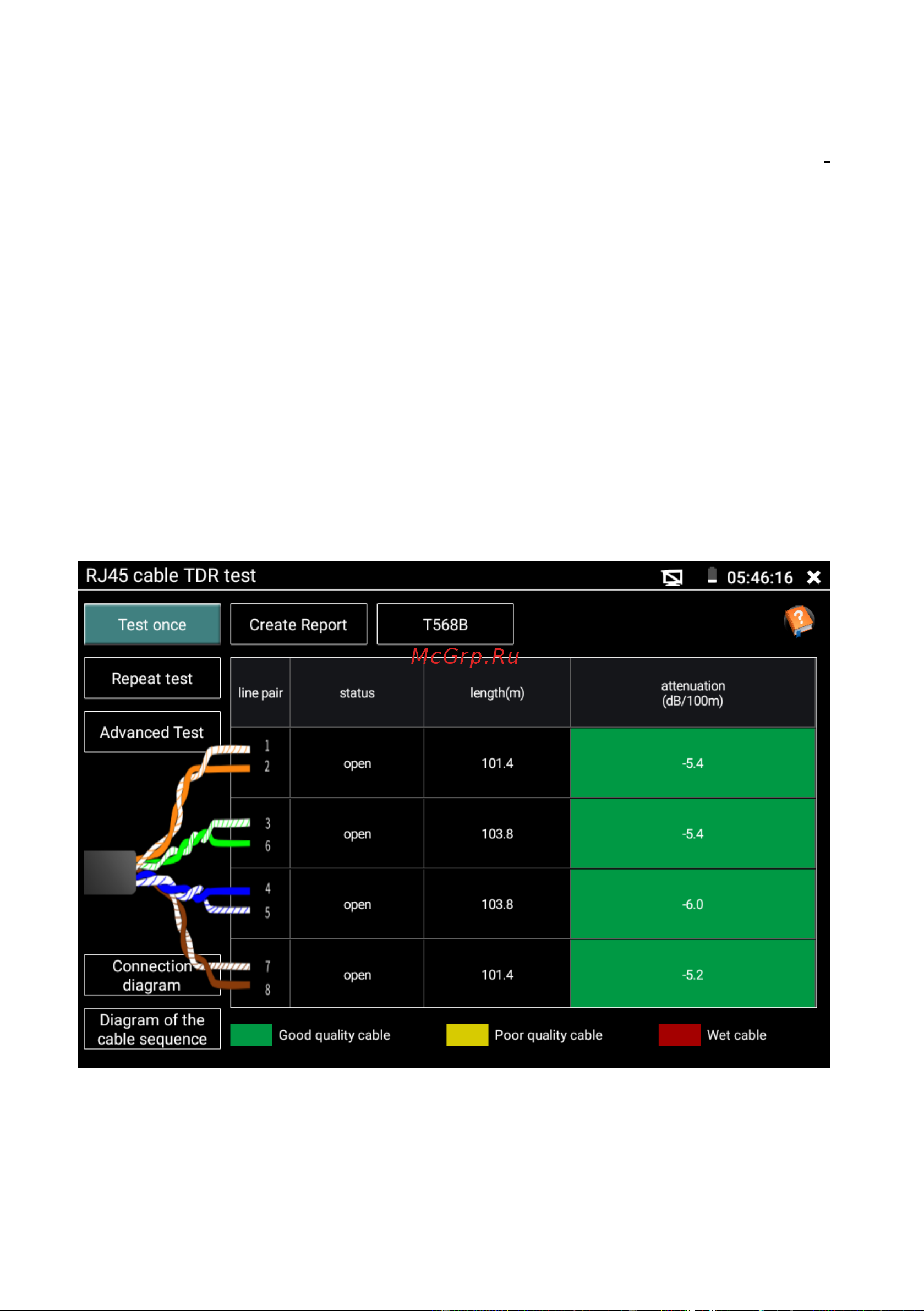

Рис. 102 Интерфейс рефлектометра (TDR) для кабеля «витой пары»
