определяется цветовым обозначением. Зеленый – кабель

качественный. Желтый – кабель среднего качества. Красный –

кабель низкого качества.

 Параметр «Коэфф. отражения» (Reflectivity) в % для

качественного кабеля должно быть как можно меньше. В идеале

 Параметр «Импеданс» (Impedance) для качественного кабеля

равен ~100 Ом. Этот параметр может быть в пределах от 85-135

Ом.

 Параметр «Перекос» (Skew) для качественного кабеля должен

быть равен 0 нс, если этот параметр более 50 нс, то будет

появляться битовая ошибка при передаче данных.

Для справки пользователю внизу расположены 2 кнопки:

3) «Схема подключения» (Connection diagram) показывает, к

какому порту должен быть подключен испытываемый кабель,

рис. 104;

4) «Типы обжимки кабеля» (Diagram of the cable sequence)

показывает два варианта обжимки кабеля «прямой» и

«кроссовый» в виде схемы последовательности жил в кабеле,

рис. 105

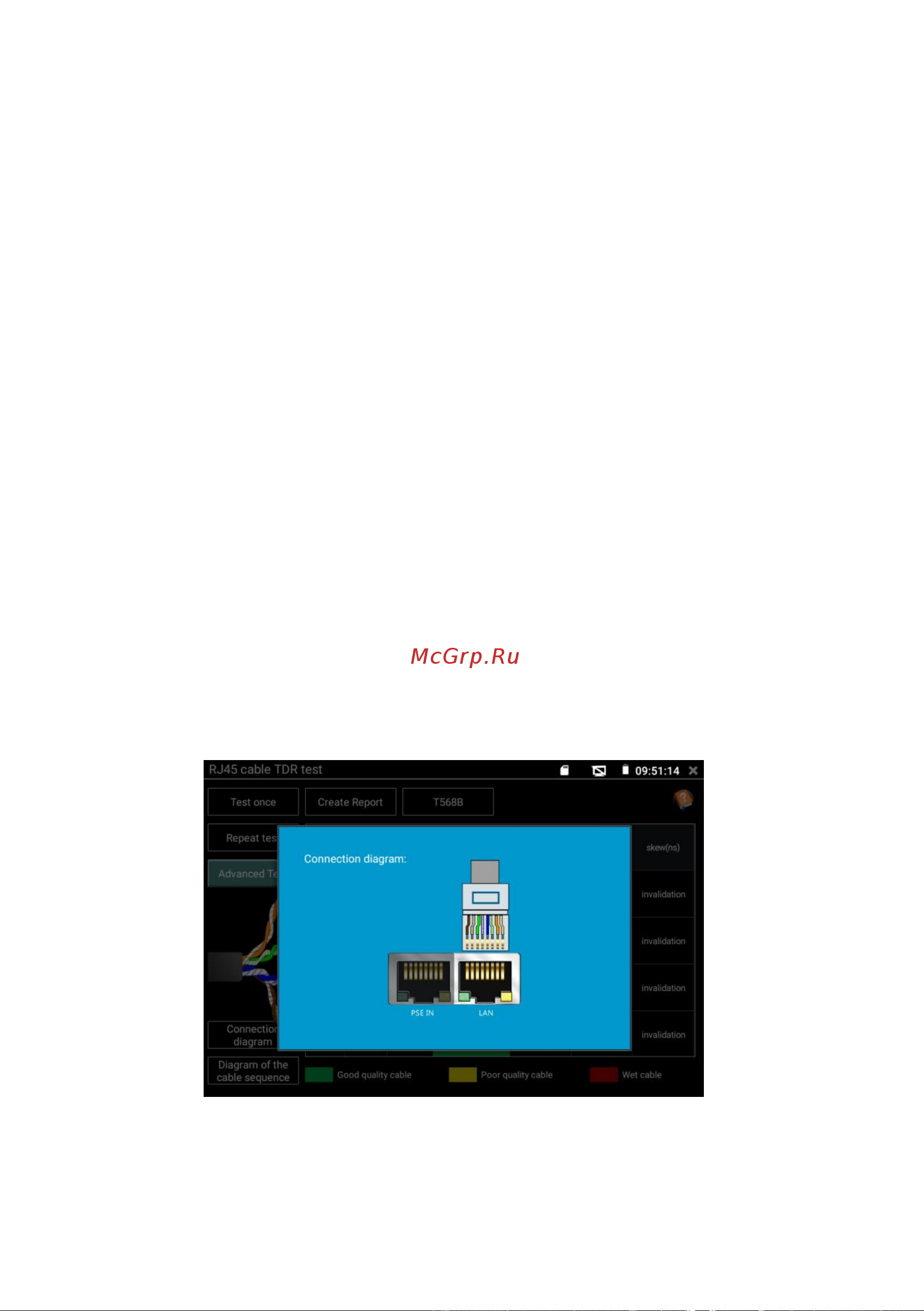

Рис. 104 Справочная схема подключения кабеля к тестеру для TDR

теста
