Zont DS18В20 уличный/теплоносителя проводной ML00003614 Схемы подключения цифровых проводных датчиков к ZONT онлайн

Подключение датчиков температуры

Проводной датчик подключается к специальному входу контроллера. Если требуется контролировать

несколько датчиков, их нужно собрать в один шлейф и подключить этот шлейф ко входу контроллера.

При подключении необходимо соблюдать следующие рекомендации:

 Всего можно подключить до 10 / 15 датчиков (в зависимости от прибора);

 Датчики подключаются на один шлейф параллельно друг за другом;

 Удаленность последнего датчика в шлейфе не может превышать 100 м;

 Максимально допустимое расстояние датчика от шлейфа — 0,7 м;

 Минимально допустимое расстояние между точками подключения датчиков в шлейфе — 0,2м;

 Нельзя прокладывать шлейф с датчиками в одном кабельном канале с электропроводкой

помещения;

 Датчики подвержены импульсным сетевым помехам.

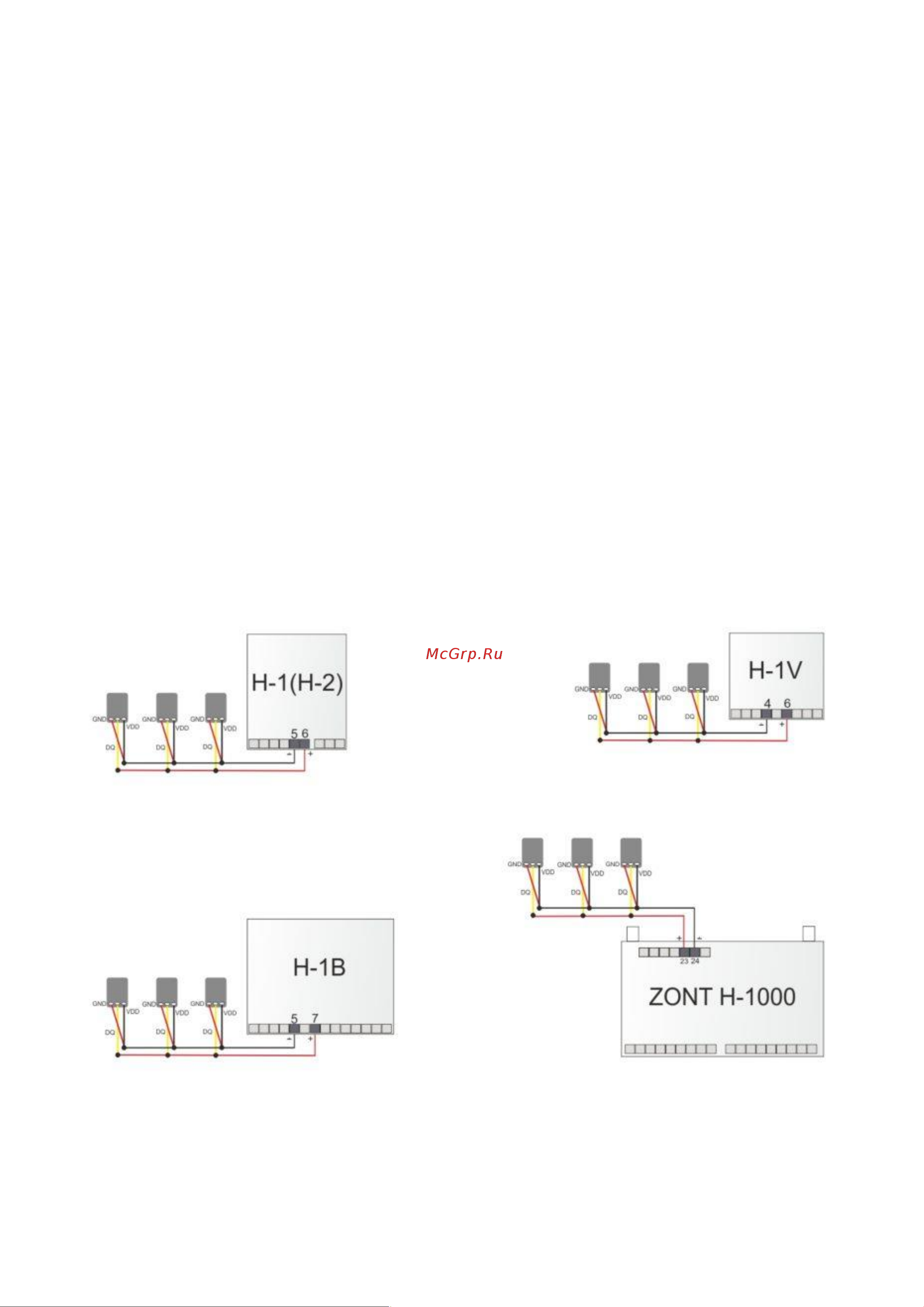

Подключение трехпроводного датчика

Трехпроводной датчик подключается по двухпроводной схеме: при таком подключении необходимо

соединить вместе черный и красный провод и подключить их к проводу шлейфа на контакт 5, а желтый

провод подключить к проводу шлейфа контакт 6.
