Royal Thermo 60/100 - 900 мм НС-1343682 Инструкция онлайн

Технический

паспорт

продукции

Комплект дымохода

60/100 антилёд

Конструкция горизонтального элемента

(труба с наконечником антилёд 60/100)

№ Наименование Количество

1 Уплотнение силиконовое д.100 1

2 Пружина распорная стальная 1

3 Наружный корпус стальной д.100 1

4 Внутренний корпус алюминиевый д.60 1

5 Наконечник воздушный PVC д.100 1

6 Наконечник дымоудаления PA д.60 1

Основные элементы

Модификации согласно расшифровке артикула KTL-01-XXX

Модель Характеристика Значение

075 Общая длина, мм 900±10

Рабочая длина (до воздухозабора), мм 680±5

1 Общая длина, мм 1150±10

Рабочая длина (до воздухозабора), мм 930±5

Диаметр подключения—60/100, рабочая окружающая температура от -35°С,

максимальная температура отвода продуктов сгорания +120°С

Монтаж и обслуживание

ВНИМАНИЕ: Монтаж системы дымоудаления рекомендуется производить только

квалифицированным авторизированным сервисным и монтажным специалистам

При монтаже необходимо в первую очередь руководствоваться инструкцией к

отопительному прибору для функционирования которого используется данная

система дымоудаления.

Труба должна иметь минимальный наклон по направлению от

котла во избежание попадания конденсата. Максимальная

длина дымохода не должна превышать 5 м., данный параметр

может быть иным в зависимости от требований изготовителя

отопительного оборудования.

Каждое промежуточное колено 90° уменьшает максимально

допустимую длину дымохода на 1 м., колено 45° - на 0,5 м. Два

колена 90°, непосредственно одно за другим, уменьшают

максимальную длину на 4 м.

Первое колено 90° (колено подключения) не учитывается при

подсчете максимальной длины.

При монтаже необходимо придерживаться установленных требований согласно

рисунку 2.

В процессе эксплуатации рекомендуется периодически проверять устройство на

предмет отсутствия посторонних объектов в полостях и на корпусе, в том числе при

окружающей температуре ниже –35°С при которой возможно образование наледи

в местах забора воздуха.

Технический

паспорт

продукции

Комплект дымохода

60/100 антилёд

Технический

паспорт

продукции

Комплект дымохода

60/100 антилёд

Конструкция горизонтального элемента

(труба с наконечником антилёд 60/100)

№ Наименование Количество

1 Уплотнение силиконовое д.100 1

2 Пружина распорная стальная 1

3 Наружный корпус стальной д.100 1

4 Внутренний корпус алюминиевый д.60 1

5 Наконечник воздушный PVC д.100 1

6 Наконечник дымоудаления PA д.60 1

Основные элементы

Модификации согласно расшифровке артикула KTL-01-XXX

Модель Характеристика Значение

075 Общая длина, мм 900±10

Рабочая длина (до воздухозабора), мм 680±5

1 Общая длина, мм 1150±10

Рабочая длина (до воздухозабора), мм 930±5

Диаметр подключения—60/100, рабочая окружающая температура от -35°С,

максимальная температура отвода продуктов сгорания +120°С

Монтаж и обслуживание

ВНИМАНИЕ: Монтаж системы дымоудаления рекомендуется производить только

квалифицированным авторизированным сервисным и монтажным специалистам

При монтаже необходимо в первую очередь руководствоваться инструкцией к

отопительному прибору для функционирования которого используется данная

система дымоудаления.

Труба должна иметь минимальный наклон по направлению от

котла во избежание попадания конденсата. Максимальная

длина дымохода не должна превышать 5 м., данный параметр

может быть иным в зависимости от требований изготовителя

отопительного оборудования.

Каждое промежуточное колено 90° уменьшает максимально

допустимую длину дымохода на 1 м., колено 45° - на 0,5 м. Два

колена 90°, непосредственно одно за другим, уменьшают

максимальную длину на 4 м.

Первое колено 90° (колено подключения) не учитывается при

подсчете максимальной длины.

При монтаже необходимо придерживаться установленных требований согласно

рисунку 2.

В процессе эксплуатации рекомендуется периодически проверять устройство на

предмет отсутствия посторонних объектов в полостях и на корпусе, в том числе при

окружающей температуре ниже –35°С при которой возможно образование наледи

в местах забора воздуха.

Технический

паспорт

продукции

Комплект дымохода

60/100 антилёд

Паспорт и инструкция

по монтажу

и эксплуатации

Паспорт и инструкция

по монтажу

и эксплуатации

Комплект коаксиальный

стандарт

60/100 - 900мм

Комплект коаксиальный

стандарт

60/100 - 900мм

Труба должна иметь минимальный наклон по направлению от котла во избежание попадания

конденсата. Максимальная длина дымохода не должна превышать 5 м., данный параметр

может быть иным в зависимости от требований изготовителя отопительного оборудования.

Каждое промежуточное колено 90° уменьшает максимально допустимую длину дымохода на

1 м., колено 45° - на 0,5 м. Два колена 90°, непосредственно одно за другим, уменьшают

максимальную длину на 4 м.

Первое колено 90° (колено подключения) не учитывается при подсчете максимальной длины.

При монтаже необходимо придерживаться установленных требований согласно рисунку 2.

В процессе эксплуатации рекомендуется периодически проверять устройство на предмет

отсутствия посторонних объектов в полостях и на корпусе, в том числе при окружающей

температуре ниже –35°С при которой возможно образование наледи в местах забора воздуха.

Основные элементы

№ Наименование Количество

1 Уплотнение силиконовое д.100 1

2 Пружина распорная стальная 1

3 Наружный корпус стальной д.100 1

4 Внутренний корпус алюминиевый д.60 1

5 Наконечник воздушный PVC д.100 1

6 Наконечник дымоудаления PA д.60 1

Модификация согласно артикулу

Модель Характеристика Значение

RTF01.050

Общая длина, мм 760±10

Рабочая длина (до воздухозабора), мм 688±5

ВНИМАНИЕ: Монтаж системы дымоудаления рекомендуется производить

только квалифицированным авторизированным сервисным и монтажным

специалистам

При монтаже необходимо в первую очередь руководствоваться инструкцией

к отопительному прибору для функционирования которого используется

данная система дымоудаления.

Диаметр подключения - 60/100, рабочая окружающая температура от -35°С, максимальная

температура отвода продуктов сгорания +120°С

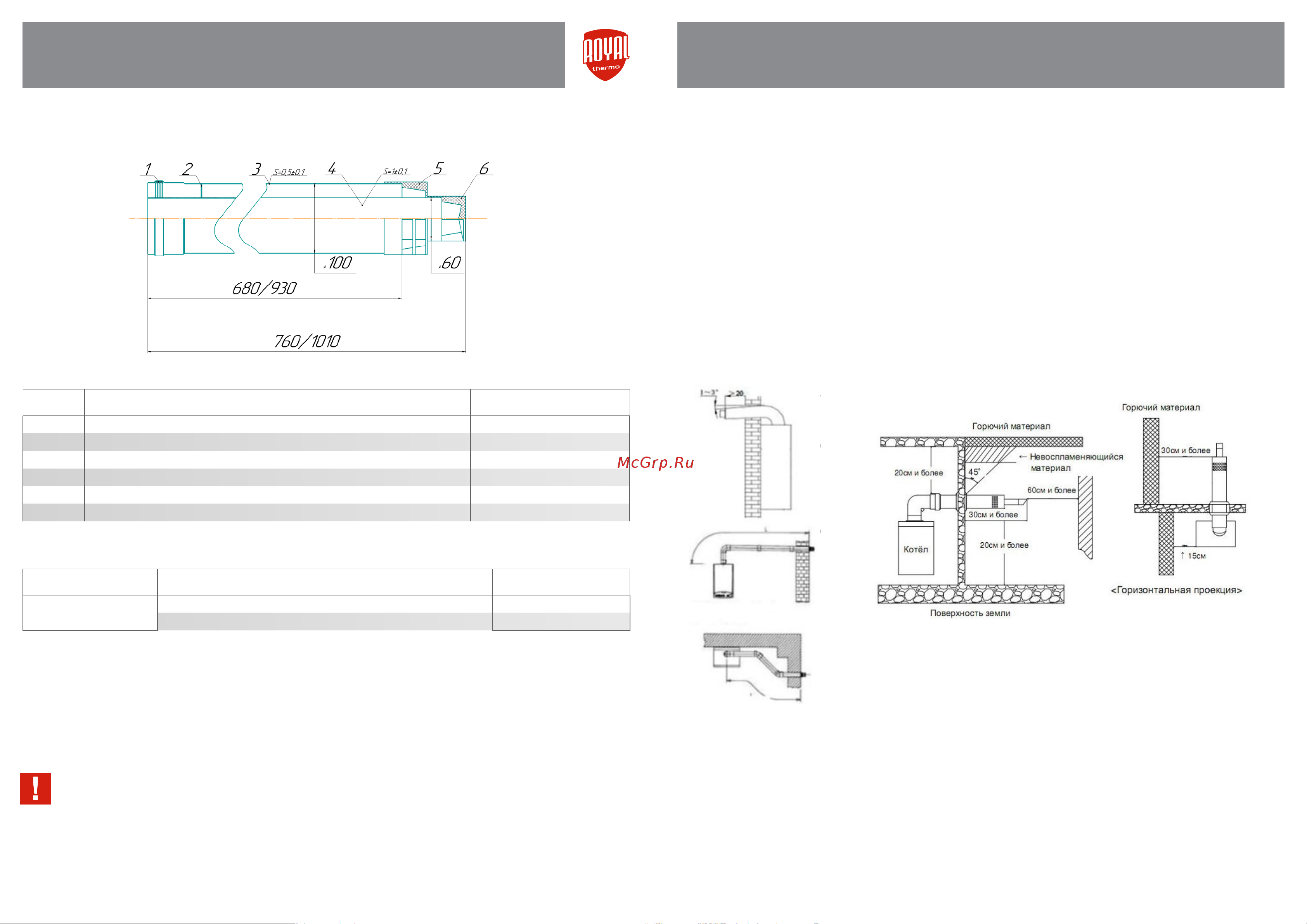

3. Конструкция горизонтального элемента

(труба с наконечником стандарт 60/100

5. Транспортировка и хранение

Элементы дымоходов необходимо перевозить в заводской упаковке крытым транспортом

любого вида, согласно правилам перевозки, действующим на данном виде транспорта с

соблюдением мер по предотвращению ударов и других механических воздействий на

изделия. Хранение элементов дымохода должно производиться в закрытом помещении или

под навесом, исключающим возможность попадания на них атмосферных осадков.

4. Монтаж и обслуживание

Технический

паспорт

продукции

Комплект дымохода

60/100 стандарт

Конструкция горизонтального элемента

(труба с наконечником стандарт 60/100)

№ Наименование Количество

1 Уплотнение силиконовое д.100 1

2 Пружина распорная стальная 1

3 Наружный корпус стальной д.100 1

4 Внутренний корпус алюминиевый д.60 1

5 Наконечник воздушный PVC д.100 1

6 Наконечник дымоудаления PA д.60 1

Основные элементы

Модификации согласно расшифровке артикула KTS-01-XXX

Модель Характеристика Значение

075 Общая длина, мм 760±10

Рабочая длина (до воздухозабора), мм 688±5

1 Общая длина, мм 1010±10

Рабочая длина (до воздухозабора), мм 930±5

Диаметр подключения—60/100, рабочая окружающая температура от -35°С,

максимальная температура отвода продуктов сгорания +120°С

Монтаж и обслуживание

ВНИМАНИЕ: Монтаж системы дымоудаления рекомендуется производить только

квалифицированным авторизированным сервисным и монтажным специалистам

При монтаже необходимо в первую очередь руководствоваться инструкцией к

отопительному прибору для функционирования которого используется данная

система дымоудаления.

Труба должна иметь минимальный наклон по направлению от

котла во избежание попадания конденсата. Максимальная

длина дымохода не должна превышать 5 м., данный параметр

может быть иным в зависимости от требований изготовителя

отопительного оборудования.

Каждое промежуточное колено 90° уменьшает максимально

допустимую длину дымохода на 1 м., колено 45° - на 0,5 м. Два

колена 90°, непосредственно одно за другим, уменьшают

максимальную длину на 4 м.

Первое колено 90° (колено подключения) не учитывается при

подсчете максимальной длины.

При монтаже необходимо придерживаться установленных требований

производителя отопительного оборудования

В процессе эксплуатации рекомендуется периодически проверять устройство на

предмет отсутствия посторонних объектов в полостях и на корпусе, в том числе при

окружающей температуре ниже –35°С при которой возможно образование наледи

в местах забора воздуха.

Технический

паспорт

продукции

Комплект дымохода

60/100 стандарт
