Привинчиваем люк к петлям.

2 петли, по 4 шурупа на каждую.

4.6

4.3

Закрепляем замок болтами в комплекте.

4.2

Привинчиваем 6-ю шурупами монтажную

пластину замка к низу люка.

Отверстие должно совпасть с отверстием Ø12

в люке (под ключ).

4 мм

4.1

Вначале привинчиваем петлю к

основе люка, выровняв её верх

по уровню пола (предварительно

просверлив отверстия меньшим

диаметром).

Всего 2 петли, по 3 шурупа

на каждую.

Внимание!

С одной стороны

ставим левую петлю, с другой -

правую.

Петля правая

3

Замок люка

с ответной частью

на монтажной пластине

Газлифт (2 шт.)

Т-образная

пластина (2 шт.)

Петля левая

2

Крышка люка

Основа люка

Пол

1

Крышка люка

Основа люка

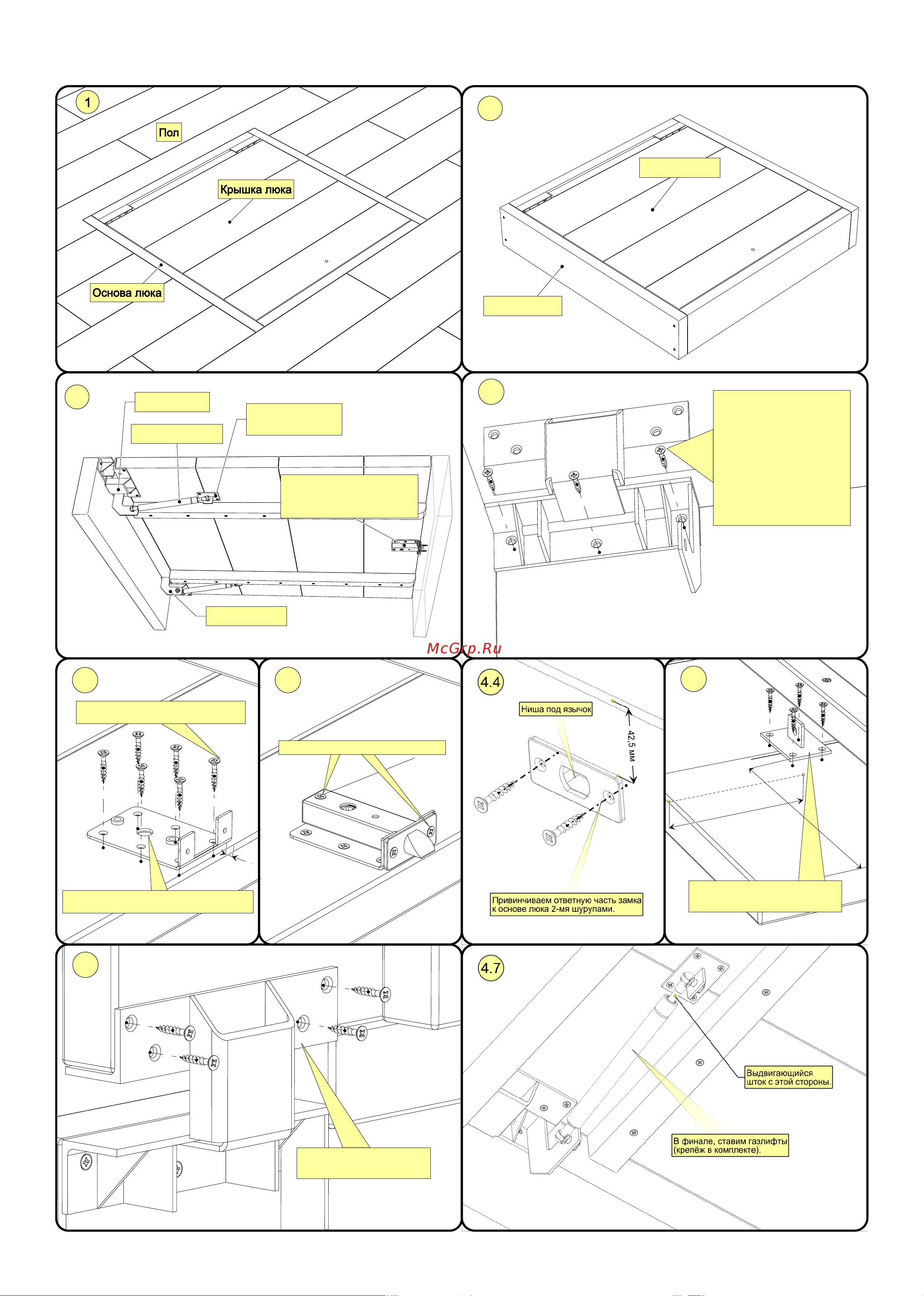

Инструкция по сборке комплекта «Погребок».

Привинчиваем Т-образную пластину.

2 пластины, по 4 шурупа на каждую.

145,00 мм

244,00 мм

4.5
