2 ФИАШ.425519.188 ЭТ Формат А5

УСТРОЙСТВО И РАБОТА

Датчик выполнен в пластиковом корпусе с защелкнутой в него платой и

выведенными гибкими электродами и колодками для подключения к системе.

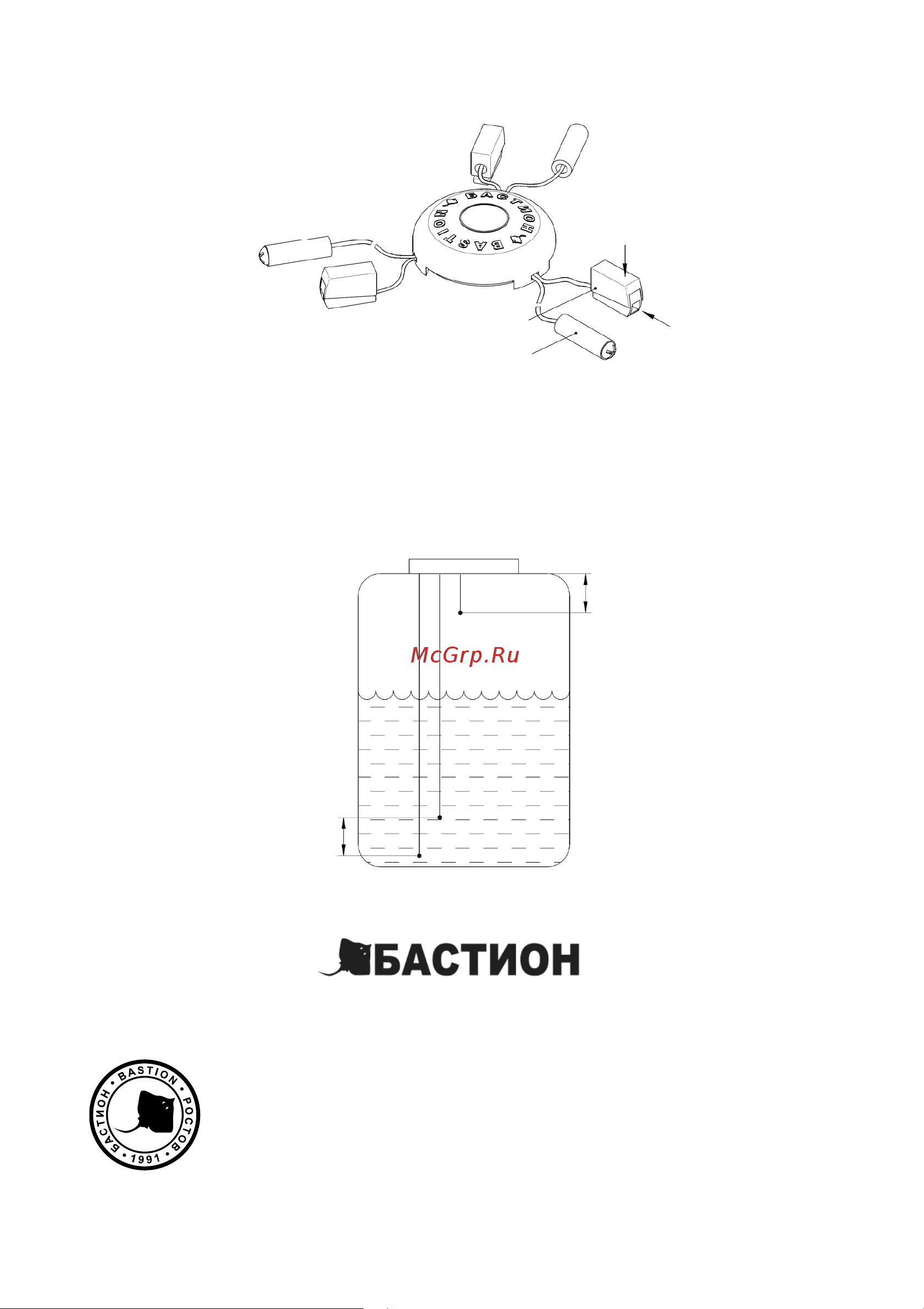

Рисунок 1. Внешний вид датчика.

Порядок установки и подключения датчика

- Определить место установки на резервном баке или рядом с ним;

- установить датчик так, чтобы плата была направлена к поверхности, на которую

датчик устанавливается (имеется возможность зафиксировать датчик саморезом (не

более М3,5) по центру корпуса);

- опустить электроды в воду, выставив нужные уровни (см. рисунок 2, каждый

электрод может быть любым из уровней);

- подключить датчик к системе (см. рис. 1 и РЭ на систему).

Рисунок 2. Установка датчика уровня воды.

изготовитель

а/я 7532, Ростов-на-Дону, 344018

(863) 203-58-30

www.bast.ru — основной сайт

teplo.bast.ru — электрооборудование для систем отопления

skat.bast.ru — электротехническое оборудование

telecom.bast.ru — источники питания для систем связи

daniosvet.ru — системы освещения

тех. поддержка: 911@bast.ru

отдел сбыта:

ops@bast.ru

завести

провод

электрод

нажать

клемма подключения к системе

5..10 см

нижний

уровень

верхний уровень

общий уровень
