6 7

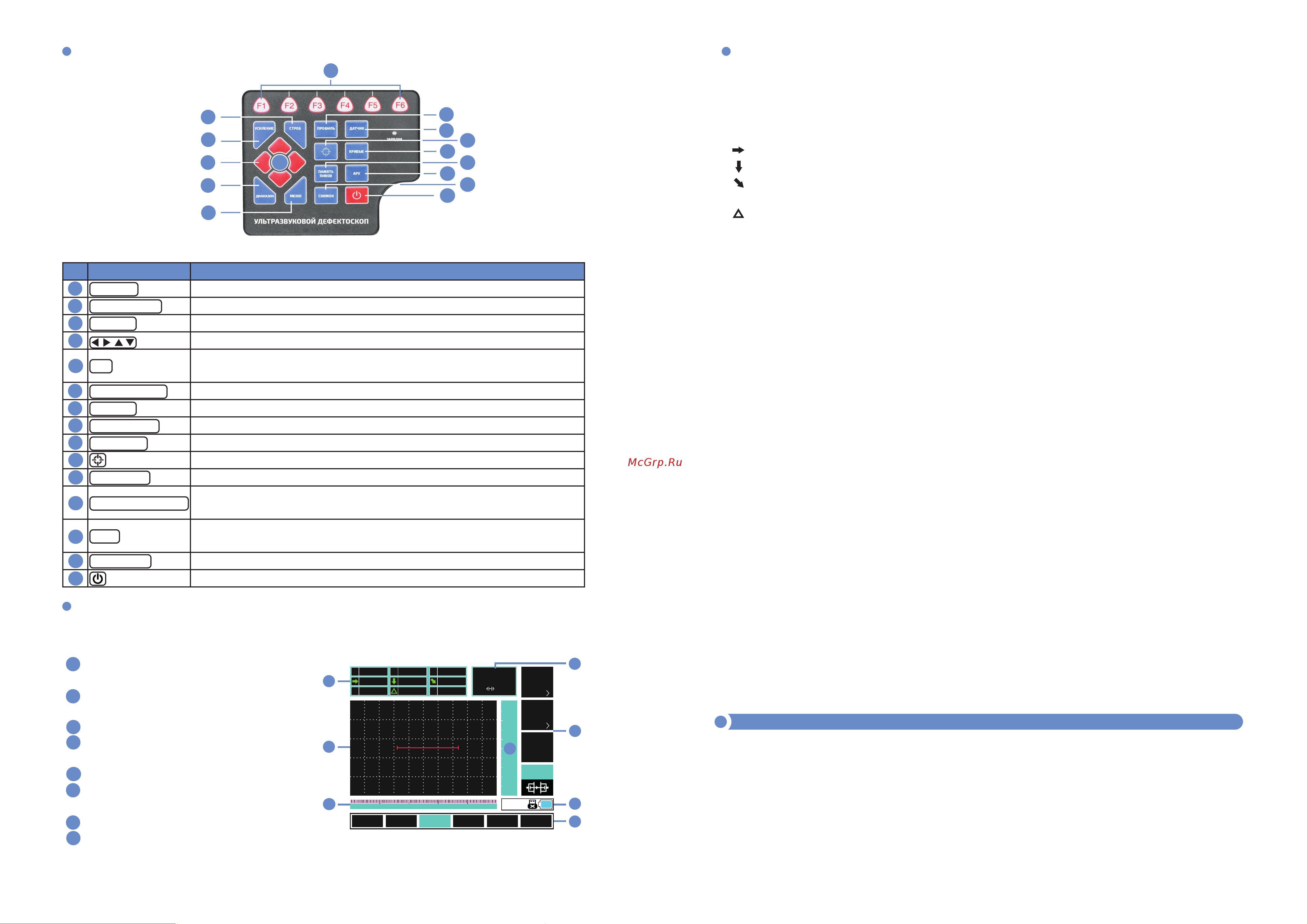

КРАТКОЕ ОПИСАНИЕ КЛАВИАТУРЫ (см. Рис. 2.)

Кнопка Назначение

F1 ... F6 Кнопки выбора пунктов меню 2 уровня

УСИЛЕНИЕ Кнопка активации функции ручного изменения усиления

СТРОБ Кнопка перехода в меню настройки стробов (1–5)

, , , Кнопки навигации по меню (уровни 2–й и 3–й)

ОК

Кнопка подтверждения / переключение параметров меню

4–го уровня

ДИАПАЗОН Переход в меню настройки диапазона измерения (1–1)

МЕНЮ Кнопка выбора меню 1–го уровня

ПРОФИЛЬ Кнопка перехода в меню работы с профилями (3–1)

ДАТЧИК Переход в меню настройки параметров датчика (1–2)

Переход в меню калибровки датчиков (2–1)

КРИВЫЕ Переход в меню настройки кривых (2–3)

ПАМЯТЬ ПИКОВ

Включение функции отображения на дисплее максимальных

значений (пиков)

АРУ

Регулировка усиления до заранее установленного уровня на

дисплее

СНИМОК Сохранение эхограммы в виде файла

Включение и выключение прибора

КРАТКОЕ ОПИСАНИЕ ДИСПЛЕЯ

Дисплей условно разбит на 8 областей (см. Рис. 3.). Здесь приведено их название

и краткое назначение. Подробное описание каждой области будет приведено ниже.

1. Область отображения

1. измеренных значений;

1. Область отображения

1. установленных параметров;

1. Рабочая область;

1. Шкала уровня сигнала

1. относительно высоты дисплея;

1. Шкала расстояния;

1. Область отображения

1. системных индикаторов;

1. Область меню (уровень 2);

1. Область меню (уровни 3,4).

100%

80%

60%

40%

20%

Вспомогат.

настройки

Дополнит.

настройки

Настройки

датчика

Основны

насройки

Строб ВСтроб А

0 50. 0 100. 0 150. 0 200. 0

ШАГ 0.1

100%

Передняя

кромка

Задержка

в призме

Тип

датчика

0. 00mm

0. 00us

Наклон

пластины

0. 00°

0.0

ПР

K Ф

0.00

119.0

0.0

119.0

0.8

СкоростьЗвука 5900 m/s

НачалоОтсчёта –7mm

ТолщинаДетали 300.0mm

Датчик

Частота повт. 200Hz

Диапазон 250mm

Рис. 3. Дисплей

Рис. 2. Клавиатура

НАЗНАЧЕНИЕ ОБЛАСТЕЙ ДИСПЛЕЯ

Область 1 — состоит из 9 индикаторов (см. Рис.2.):

ПР — № включённого профиля;

dB — установленный коэффициент усиления сигнала;

% — Уровень самого высокого эхосигнала с пределах строба, относительно

высоты дисплея;

� — Расстояние до дефекта по поверхности L (только для наклонных датчиков);

� — Глубина D (наклонный датчик) / толщина T или глубина D (прямой датчик);

� — Расстояние по пути звука S (наклонный датчик);

К — Установленный коэффициент наклона ПЭП;

� — Коррекция усиления прибором (требует создания соответствующих значений

кривой DAC);

⌀ — Размер эквивалента (требует создания кривой AVG).

Область 2 — состоит из 6 индикаторов установленных параметров (см. Рис.2.):

Диапазон — Диапазон отображения на дисплее;

Скорость звука — Скорость звука в исследуемом материале;

Начало отсчёта — Точка начала отсчёта (как правило устанавливается 0);

Толщина детали — Толщина измеряемой детали или объекта;

Датчик — Установленный тип датчика;

Частота повт. — Частота повторения зондирующих импульсов.

Область 3 — рабочая (см. Рис. 2.):

(отображение эхограмм, стробов, кривых).

Область 4 — линейка уровня (см. Рис. 2.):

Уровень эхосигнала относительно высоты дисплея.

Область 5 — линейка расстояния (см. Рис. 2.):

Для прямого датчика её разметка отображает установленный диапазон по пути

звука, для наклонного диапазон по пути звука или глубину соответствующую пути

звука под углом к ней (зависит от установленного угла датчика).

Область 6 — Системные индикаторы (см. Рис. 2.):

Индикатор шага перестройки, подключение USB–накопителя, индикатор разряда

аккумулятора.

Область 7 — Меню (уровень 2), (см. Рис. 2.):

Ввиду однозначной индикации не нуждаются в более развёрнутом описании.

Область 8 — Меню (уровень 3), (см. Рис. 2.), где:

Наклон пластины — название параметра:

0,0 ° — значение;

> — указывает, что в данном параметре, есть дополнительные настройки (уровень 4);

* — указывает что в данном № ячейки сохранены данные, красный цвет № указы-

вает на отсутствие сохранённых данных.

СТРУКТУРА МЕНЮ

Управление прибором осуществляется при помощи локальной клавиатуры

и энкодера. Меню прибора имеет 17 пунктов (уровень 2), организованных в 3 стра-

ницы (уровень 1). Каждый из 17 пунктов имеет от 2 до 4 настроек (уровень 3),

некоторые настройки имеют от 2 до 4 параметров (уровень 4). Далее в тексте, для

более быстрого поиска необходимого пункта меню в описании будет приводится

его расположение в виде цифровой последовательности, например: (1–2–2–3), это

значит что данный пункт находится на 1–й странице (ур.1), во 2–м пункте (ур.2),
