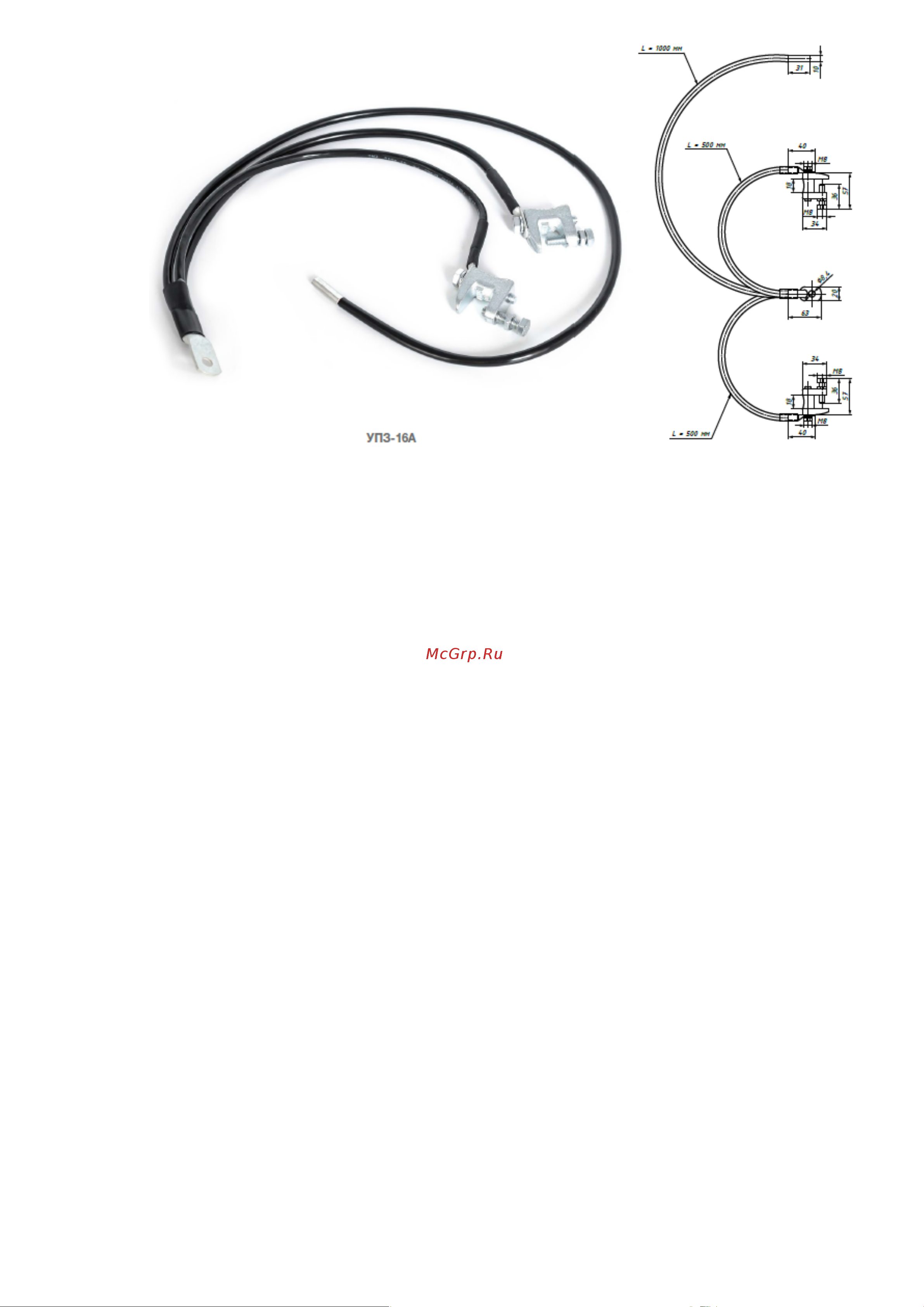

Рис. 1. Внешний вид универсальных повторных заземлителей.

• Универсальный повторный заземлитель является необслуживаемым изделием. Ремонт не

предусмотрен. Возможен демонтаж и вторичный монтаж в случае отсутствия повреждений и

сохранения механической прочности (отсутствуют трещины и сколы, определяется визуально).

3. Подготовка изделия к работе

• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,

отбитых краёв, трещин и деформаций.

4. Монтаж

• Последовательность операций монтажа:

−

определить место установки повторного заземлителя, плашечным зажимом присоединить

наконечник УПЗ-16 (УПЗ-16а) к заземлению опоры.

−

определить место установки струбцины УПЗ-16а на кронштейне анкерной подвески (или

анкерном кронштейне) и при помощи рожкового (накидного) ключа закрутить болт струбцины

до фиксации ее на кронштейне. Повторить операцию на втором кронштейне. В случае УПЗ-16

закрепить струбцину на промежуточном кронштейне.

−

далее конец проводника, опрессованный гильзой, при помощи прокалывающего зажима

присоединить к нулевой жиле линии.

− требуемый инструмент: ключ накидной на 13 мм.

• Условия монтажа:

−

монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды

не ниже минус 20°С в соответствии с данной инструкцией.

−

подвеска изолированных проводов на опорах воздушных линиях электропередачи должна

осуществляться в соответствии с требованиями Правил устройства электроустановок.

−

линейная арматура монтируется с применением стандартных инструментов и

приспособлений.

−

в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для

защиты изоляции провода.

−

безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ

обеспечивается соблюдением требований действующих Правил безопасности при работах в

электроустановках.
