STELBERRY MX-225

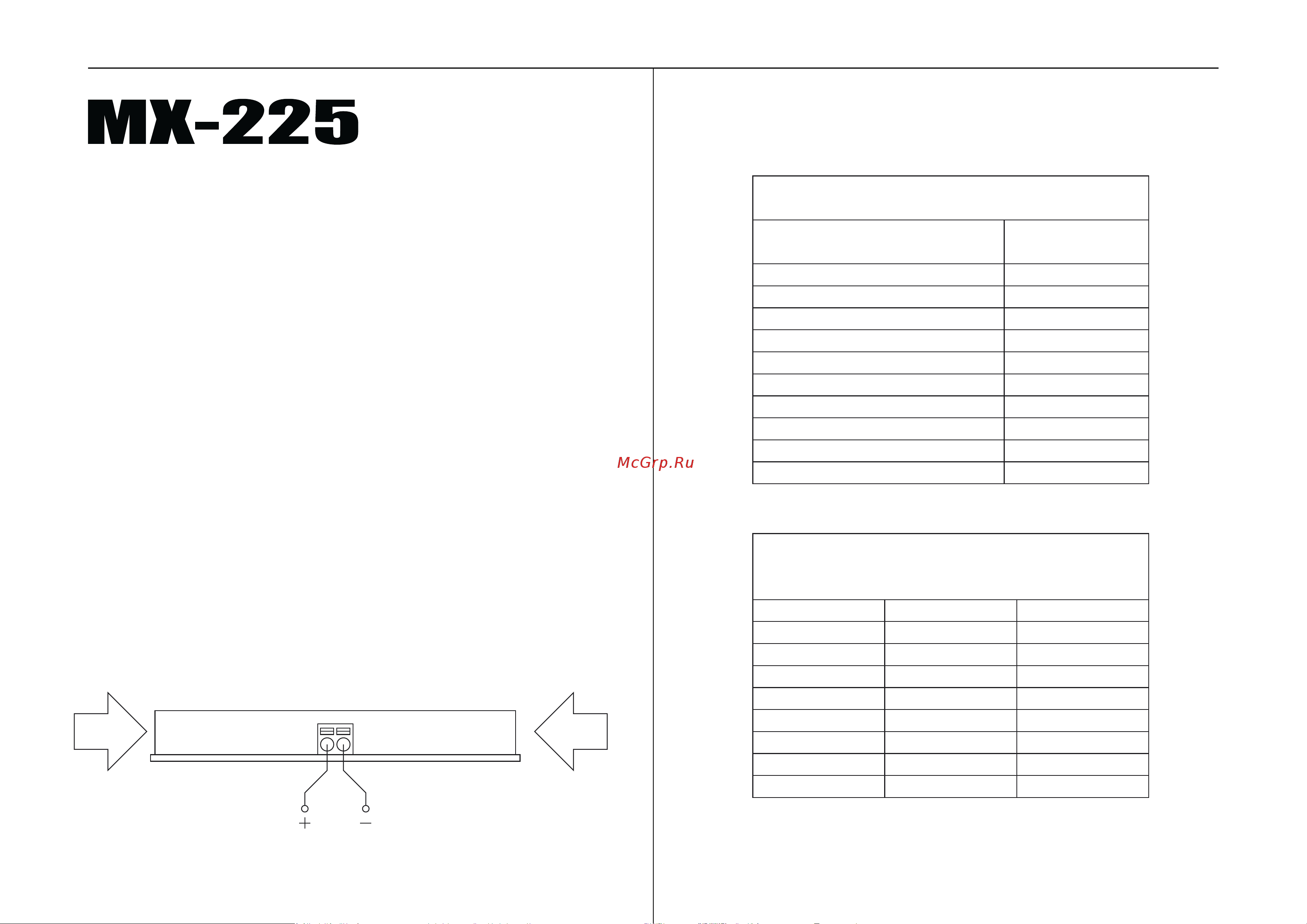

Схема подключения PoE-сплиттера STELBERRY MX-225

Вход или

выход RJ-45

Вход или

выход RJ-45

Выход

12 Вольт

Стандарты 802.3af и 802.3at, методы A и B

для сетей 10 и 100 Мбит/с

Цоколёвка 8-контактного разъема 8P8C (RJ45)

PINS on Switch

Pin 1

Pin 2

Pin 3

Pin 4

Pin 5

Pin 6

Pin 7

Pin 8

Метод В

Rx+

Rx–

Tx+

DC+

Tx–

DC–

Метод А

Rx+ DC+

Rx– DC+

Tx+ DC–

не используется

Tx– DC–

не используется

● Очень удобное решение для питания микрофонов

● Подключать Ethernet-разъёмы можно с любой стороны, так как

у сплиттера нет как такового входа и выхода

● Работает со стандартами 802.3af и 802.3at по методам A и B,

● Выходное постоянное напряжение - 12 Вольт

● Максимальный выходной ток - 200 мА

● Встроенный фильтр питания

● Крепление к любой поверхности при помощи 2-стороннего скотча

Универсальный проходной PoE-сплиттер. Позволяет осуществлять

питание микрофонов от PoE-питания IP-камеры. Поддерживает

стандарты 802.3af методы A и B и 802.3at методы A и B.

Сплиттер ставится в разрез Ethernet-кабеля, идущего к IP-камере

и преобразует 48 Вольт PoE-питания в 12 Вольт. Мощности

MX-225 хватит, чтобы осуществить питание микшера и

подключенных к нему микрофонов.

Технические характеристики проходного PoE-сплиттера

STELBERRY MX-225

Поддерживаемые стандарты

Диапазон входного напряжения

Выходное напряжение

Выходной ток

Входной/выходной разъём

Встроенный фильтр

Защита от внешних помех

Класс защиты

Метод крепления

Габариты

Вес

802.3at и 802.3af,

методы А и B

27...51 Вольт

12 Вольт

до 200 мА

8P8C (RJ45)

есть

IP20

2-сторонний скотч

86х19х19 мм

32 г
