10 СВЕДЕНИЯ О ПРИЕМКЕ
Счетчик воды одноструйный «Пульсар» Ду _____ заводской номер ________________, соответствует
требованиям технических условий ЮТЛИ.407223.003 ТУ и признан годным к эксплуатации.
Импульсный выход Радиомодуль Радиомодуль IoT
Модуль RS-485 Модуль M-Вus Радиомодуль LoRa
ОТК Дата выпуска
11 СВЕДЕНИЯ О ПОВЕРКЕ
Счетчик воды одноструйный «Пульсар» прошёл поверку в соответствии с таблицей:
Дата поверки Наименование поверки
Отметка
о поверке
Фамилия, инициалы,
подпись поверителя
Клеймо поверительного
органа
Дата очередной
поверки
Первичная до ввода
в эксплуатацию
Поверка
выполнена

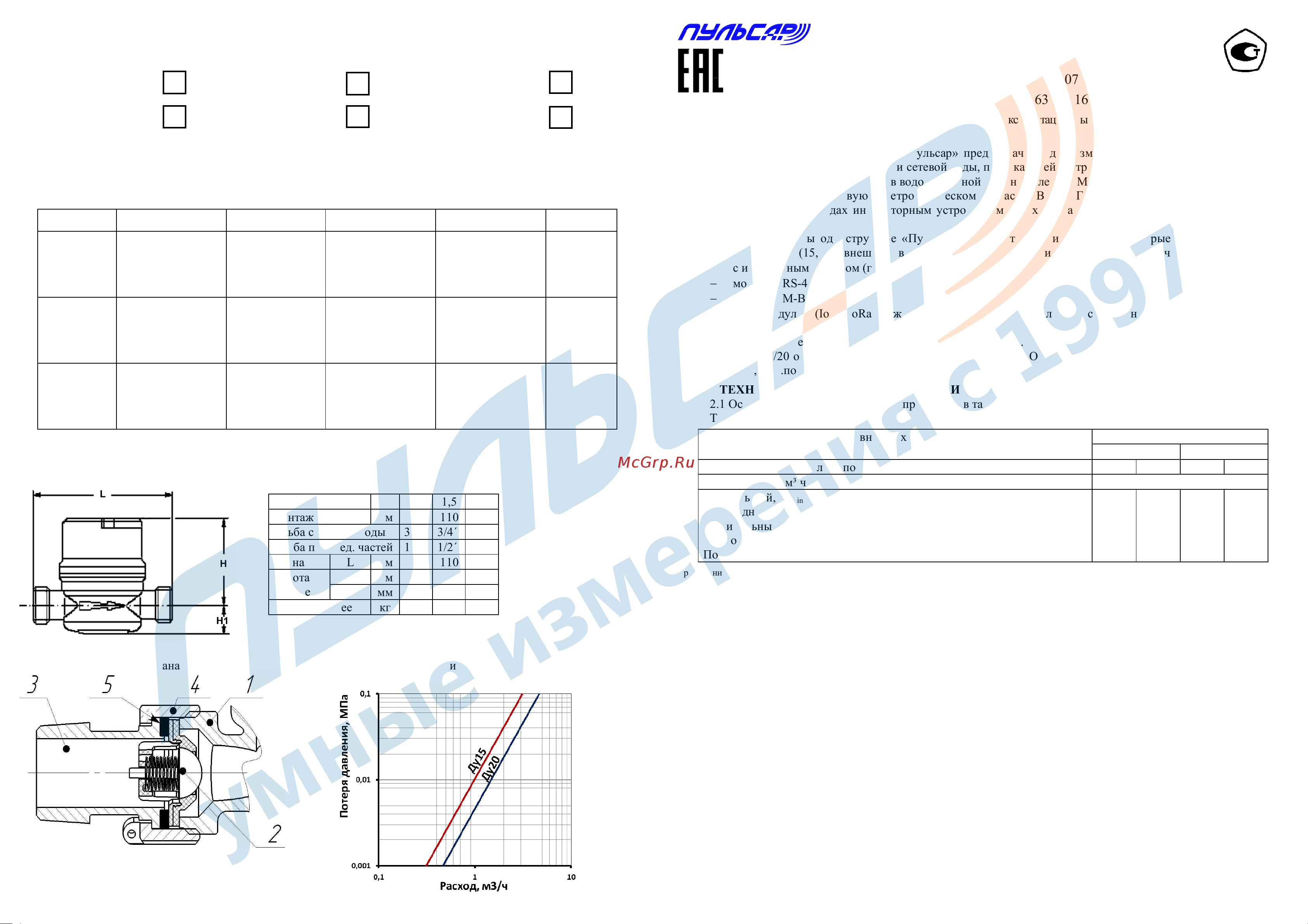

ПРИЛОЖЕНИЕ 1
Габаритные и присоединительные размеры
счетчика воды одноструйного «Пульсар»
ПРИЛОЖЕНИЕ 2 ПРИЛОЖЕНИЕ 3
Установка обратного клапана Диаграмма потери давления
ООО НПП «ТЕПЛОВОДОХРАН»
Счетчики воды одноструйные «Пульсар»
Руководство по эксплуатации (паспорт) ЮТЛИ.407223.003 РЭ (ред.17)
Сд
елано в России Государственный реестр № 63458-16
Настоящее руководство по эксплуатации представляет собой эксплуатационный документ, объединённый с паспортом.
1 НАЗНАЧЕНИЕ
1.1 Счетчики воды одноструйные «Пульсар» предназначены для измерения объема горячей и холодной
питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от плюс
5 °С до плюс 90 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
1.2 Счётчики соответствуют метрологическому классу В по ГОСТ Р 50193.1 при установке на
горизонтальных трубопроводах индикаторным устройством вверх и классу А – на наклонных и вертикальных
трубопроводах.
1.3 Счетчики воды одноструйные «Пульсар» отличаются модификациями, которые зависят от диаметра
условного прохода Ду (15, 20), внешнего вида индикаторной панели и от комплектации датчиками:
с импульсным выходом (герконовый датчик);
модулем RS-485;
модулем М-Bus;
радиомодулем (IoT, LoRa также по заказу доступно исполнение с выносной антенной для счетчиков,
устанавливаемых в колодцах).
Счетчики соответствуют требованиям ТР ТС 020/2011. Декларация о соответствии: ЕАЭС N RU Д-
RU.HX37.B.04661/20 от 06.07.2020 г., принята ООО НПП «ТЕПЛОВОДОХРАН» (390027, г.Рязань, ул. Новая, д.
51В, литера Ж, неж.пом. Н2).
2 ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Основные параметры счётчиков приведены в табл.1.
Таблица 1
Примечания:
1 Наибольший расход q
max
это расход, при котором потеря давления не превышает
0,1 МПа (1,0 кгс/см
2
) и счетчик может работать не более 1 ч
в сутки.
2 Номинальный расход q
n
это расход, равный 0,5 q
max
, при котором счетчик может работать непрерывно в течение длительного времени.
3 Переходный расход q
t
это расход, при котором счетчик имеет погрешность ± 2%, а ниже которого ± 5%.
4 Наименьший расход q
min
это расход, при котором счетчик имеет погрешность ± 5% и ниже которого погрешность не нормируется.
5 Порог чувствительности - это расход, при котором крыльчатка приходит в непрерывное вращение.
2.2 Предел допускаемой основной погрешности счётчиков при выпуске из производства и при ремонте не превышает:
в диапазоне q
min
до q
t
- ±5%;
в диапазоне q
t
до q
max
- ±2%.
2.3 Средний срок службы счётчика, лет 12
2.4 Срок службы встроенной батареи модулей, лет не менее 6
2.5 Защита от воздействия внешнего магнитного поля есть
2.6 Максимальное напряжение для герконового датчика, В 50
2.7 Максимальный ток для герконового датчика, мА 50
2.8 Минимальная длительность импульса герконового датчика, мс 100
2.9 Вес импульса герконового датчика, л/имп 1
2.10 Частота радиопередатчика, МГц от 433,075 до 434,479
(от 868,7 до 869,2)
2.11 Мощность радиопередатчика, мВт не более 10 (25)
2.12 Количество посылок радиомодуля в сутки 2
2.13 Напряжение питания модуля RS-485, В 9…30
2.14 Ток потребления модуля RS-485 от внешнего источника, мА, не более 12
2.15 Максимальное количество в сети модулей RS-485, шт. 256
В случае, если на объекте установлено более чем 256 приборов, используются репитеры (ретрансляторы) RS-485.
Qn 1,5 1,5
2,5
Монтажная длина
мм
80
110
130
Резьба счётчика воды 3/4´´
3/4´´
1´´
Резьба присоед. частей
1/2´´
1/2´´
3/4´´
Длина
L
мм
80
110
130
Высота
не более
H
мм
7
7
7
7
78
H
мм
1
9
1
9
1
8
Масса не более кг 0,45
0,5 0,6
Наименование основных технических характеристик
Диаметр условного прохода, мм
15 20
1 Метрологический класс по ГОСТ Р 50193.1
Кл. А
Кл. В
Кл. А
Кл. В
2 Расход воды, м
³/
ч
Наименьший, q
min
Переходный, q
t
Номинальный, q
n
Наибольший, q
max
Порог чувствительности, не более
0,06
0,15
1,5
3,0
0,03
0,03
0,12
1,5
3,0
0,015
0,10
0,25
2,5
5,0
0,05
0,05
0,20
2,5
5,0
0,025
1 – Счетчик;
2 – Обратный клапан;
3 – Штуцер присоединителя;
4 – Гайка присоединителя;
5
–
Прокладка уплотнительная
