Распайка внешних разъемов сигнализатора

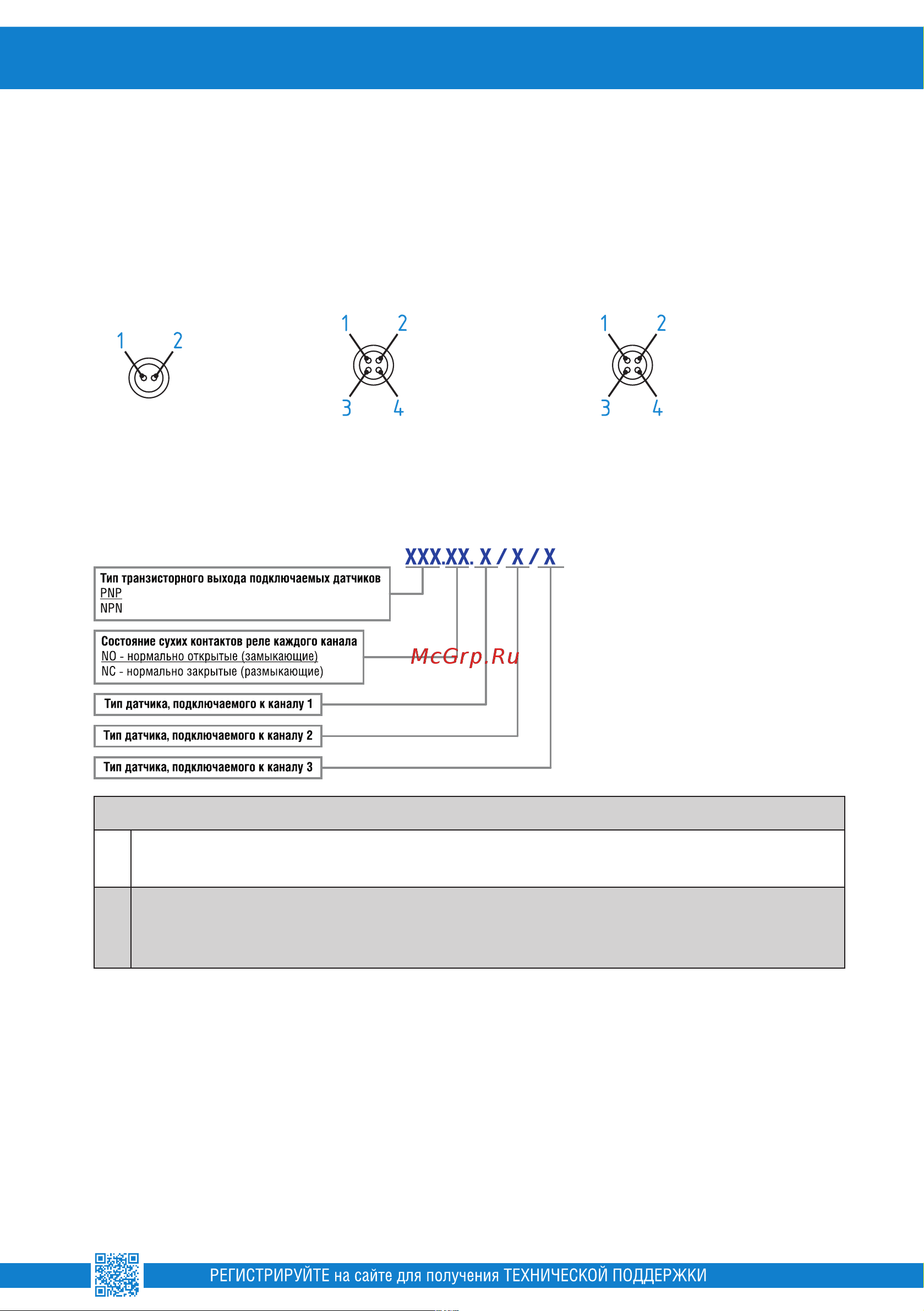

Распайка внешних разъемов сигнализатора см. Рисунок 2.

Разъем питания Разъем датчика Разъем сигнальной линии

1 – L

2 – N

1 – питание +12 В

2 – выход PNP

3 – питание GND

4 – –

1 – канал 1

2 – канал 2

3 – канал 3

4 – общий

Рисунок 2. Распайка внешних разъемов сигнализатора.

Условные обозначения и маркировка сигнализатора

Типы датчиков уровня:

Датчик для определения уровня заполнения емкости жидкостью или сыпучим материалом;

Поплавковый датчик уровня.

Датчик для определения уровня опорожнения емкости, а также для определения

границы раздела сред в водной среде, например, уровня жира, масла, нефтепро-

дуктов в воде или сточных водах.

Монтаж и подключение сигнализатора

К монтажу и подключению Сигнализатора допускается персонал, прошедший аттестацию

по технике безопасности, имеющий доступ к работе с электроустановками напряжением

до 1000 В (квалификационная группа не ниже 3), и изучивший настоящий паспорт.

Сигнализатор монтируется на любой подходящей поверхности. Рабочее положение сигнали-

затора в пространстве не регламентируется.

Подключение электропитания от основного электрощита через клеммные колодки или иным

доступным способом, в соответствии с действующими нормами.
