Требования безопасности

• Оборудование соответствует требованиям безопасности по ГОСТ 12.2.007.0.; ГОСТ 18311;

ПУЭ 7;

• Монтаж и обслуживание Сигнализатора должно производиться в соответствии с «Прави-

лами технической эксплуатации и техники безопасности при эксплуатации электроуста-

новок потребителей».

Общие эксплуатационные характеристики сигнализатора

• Световая индикация Сигнализатора «сеть» – наличие внешнего электропитания;

• Световая индикация Сигнализатора «К1 / К2 / К3» – срабатывание канала сигнализатора;

• Дополнительный релейный выход (по одному на каждый датчик уровня) для подключения

внешнего сигнального или технологического оборудования;

• Разъем для программирования параметров сигнализатора;

• Способ монтажа Сигнализатора – на стену в помещении обслуживающего персонала либо

непосредственно рядом с местом установки датчиков;

• Рекомендации по параметрам подводящего кабеля электропитания – 3х0,75, при использова-

нии сигнализатора в комплектации производителя. В условиях подключения к дополнитель-

ному каналу технологического оборудования, подводящий кабель выбирается с учетом мощ-

ности оборудования;

• Максимальная удаленность датчика от сигнализатора 105 м;

• Длина штатного кабеля датчика 5м.

Сигнализатор

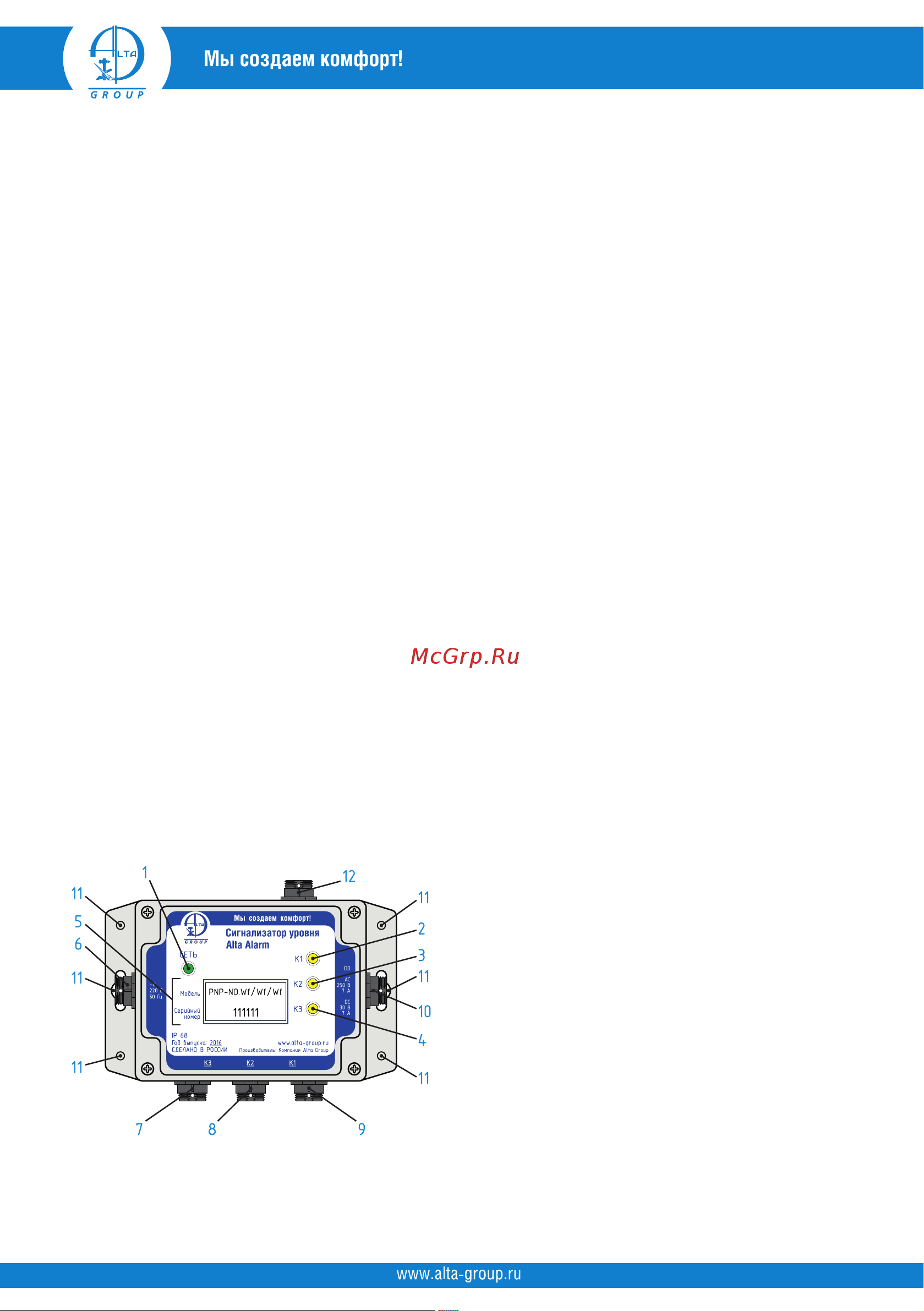

Внешний вид, органы индикации и разъемы сигнализатора см рисунок 1.

Органы индикации и разъемы:

1 – светодиодный индикатор «Сеть»;

2 – светодиодный индикатор «КАНАЛ 1»;

3 – светодиодный индикатор «КАНАЛ 2»;

4 – светодиодный индикатор «КАНАЛ 3»;

5 – модель и серийный номер

сигнализатора;

6 – разъем подключения питания;

7 – разъем подключения ДУ 3;

8 – разъем подключения ДУ 2;

9 – разъем подключения ДУ 1;

10 – разъем подключения релейного выхода;

11 – монтажные отверстия и проушины;

12 – разъем для подключения кабеля

программирования устройства

Рисунок 1. Внешний вид, органы индика-

ции и разъемы сигнализатора.
