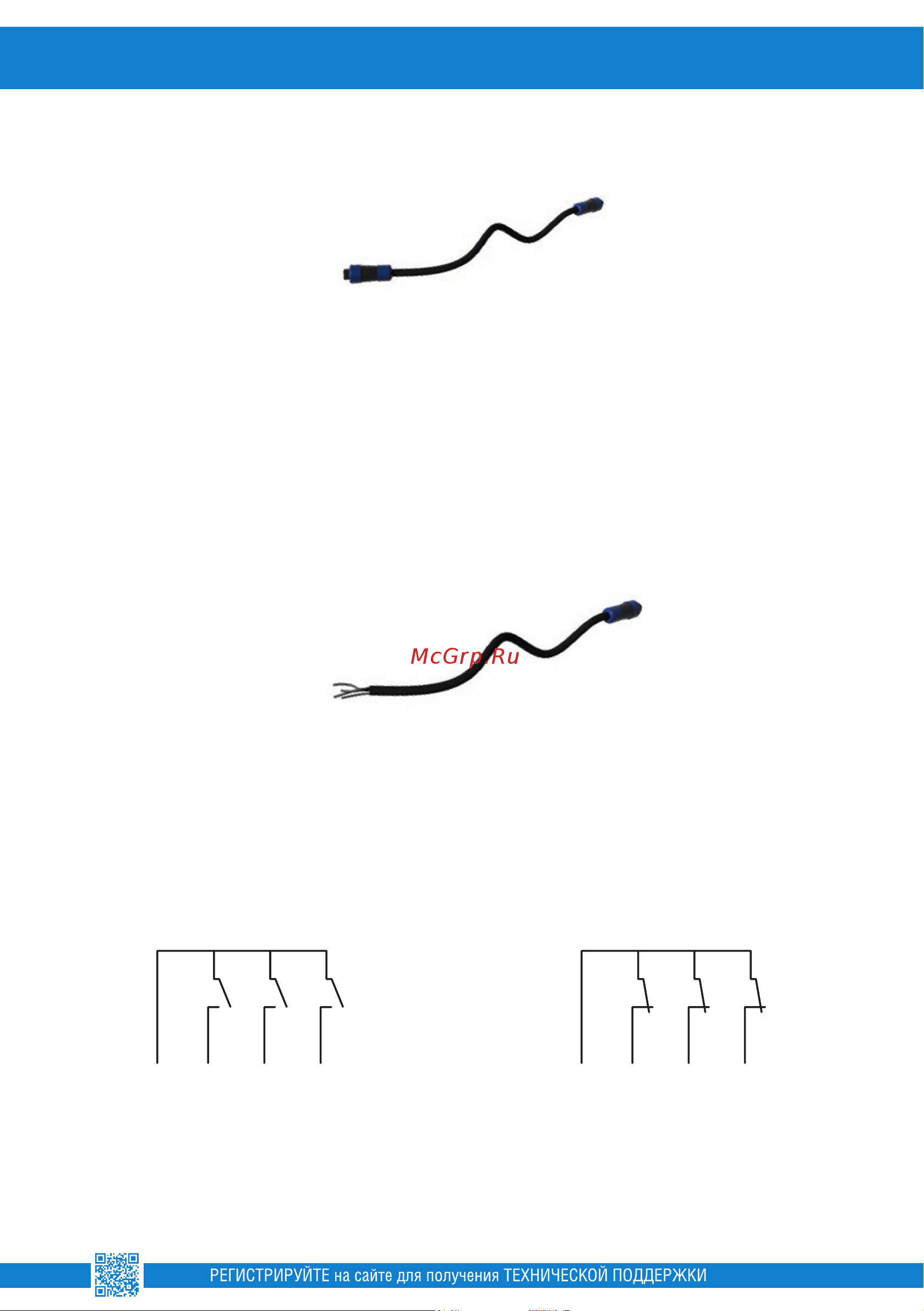

Удлинительный кабель Alta Alarm, два разъема, для подключения

датчиков уровня

COM CH 1 CH 2 CH 3

CH 2 – релейный выход канала 2;

CH 3 – релейный выход канала 3.

Длина штатного кабеля датчика уровня 5 м, при необходимости увеличить кабель датчи-

ка уровня, рекомендуется использовать оригинальный удлинительный кабель Alta Alarm

с установленными разъемами. Использование оригинального кабеля гарантирует правильный

порядок подключения, а также обеспечивает высокий уровень надежности и герметичность

соединения. Максимальное расстояние между датчиком уровня и сигнализатором – 105 м,

в случае необходимости увеличения этого расстояния, необходимо согласовать возможность

оборудования с производителем.

Сечение жил удлинительного кабеля не менее 0,35мм

Кабель внешней сигнализации Alta Alarm, один разъем, для под-

ключения внешних сигнальных устройств или технологического

оборудования

Сигнализатор имеет разъем для подключения внешних сигнальных устройств или техноло-

гического оборудования, по одному релейному выходу для каждого канала, характеристики

подключаемых устройств см. раздел основные характеристики и условия эксплуатации сиг-

нализатора, настоящего Паспорта. Для подключения внешних сигнальных устройств или тех-

нологического оборудования рекомендуется использовать оригинальный кабель Alta Alarm

с установленным разъемом. Использование оригинального кабеля гарантирует правильный

порядок подключения, а также обеспечивает высокий уровень надежности и герметичность

соединения

Схема внутренней коммутации сигнальной линии.

XXX.NO.X/X/X XXX.NC.X/X/X

COM – общий проводник;

CH 1 – релейный выход канала 1;

Внимание! При отсутствии питания контакты реле каждого канала находятся в разомкнутом

состоянии независимо от модели сигнализатора!
