Инструкция по монтажу термоусаживаемых
уплотнителей кабельных проходов
ТУ № 3599-004-17938667-2016
ОБЛАСТЬ ПРИМЕНЕНИЯ
Термоусаживаемый уплотнитель кабельных проходов предназначен для герметизации асбоцементных, пластиковых и
стальных труб, используемых в качестве кабельных проходов для заведения кабелей через элементы конструкций зданийи
сооружений, таких как полы, стены, крыши, потолки и др. перегородки.
Термоусаживаемый уплотнитель рассчитан на герметизацию ввода как при одиночной, так и при групповой
прокладке кабеля/кабелей.
ТИПОРАЗМЕРЫ
При использовании газовой горелки отрегулируйте ее таким образом, чтобы получить мягкое пламя с языком желтого цвета.
Перемещайте пламя горелки в направлениях, указанных на рисунках настоящей инструкции. Термоусаживаемые детали прогревайте
равномерно со всех сторон по длине и окружности. Направляйте пламя горелки в направлении усадки для предварительного прогрева
материала. Усаженные детали должны плотно прилегать к элементам кабеля и не иметь морщин и складок.
При выполнении монтажа соблюдайте следующие правила:
Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа!
Подключение кабеля производите после остывания муфты до температуры окружающей среды.
50
80
115
165
200
Диаметр наружной оболочки кабеля или диаметр по герметику-заполнителю вокруг пучка кабелей должен лежать в интервале
(см. табл):
ЗАО «Мемотерм-ММ»
111024, Россия, Москва,
шоссе Энтузиастов, 5
Тел.: +7 (495) 926 50 35
www.memoterm.ru
E-mail: podolsk@memoterm-mm.ru

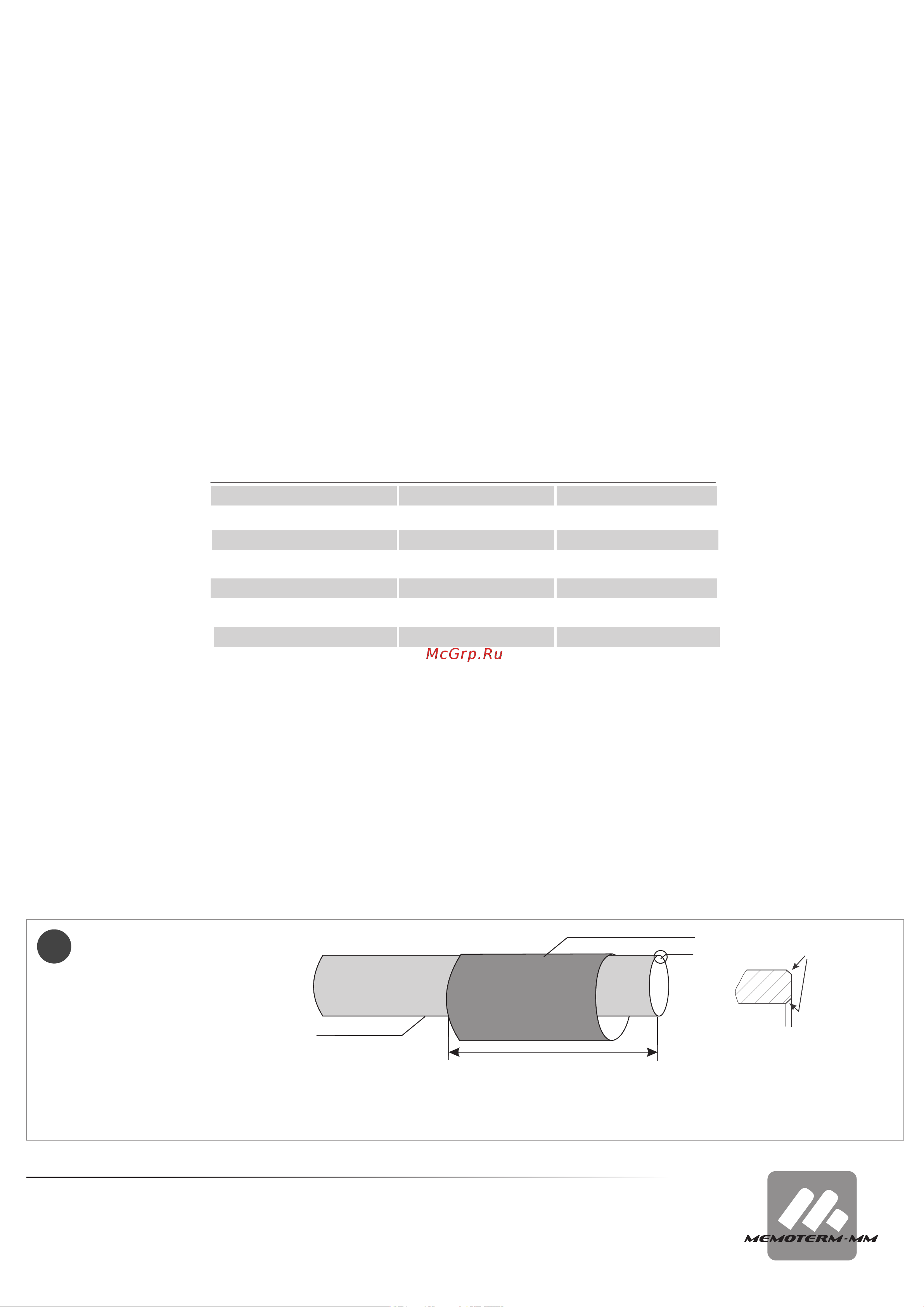

Термоусаживаемая манжета
Фаска
А
400мм
А
Кабельный проход
1
1.3 Надеть на трубу кабельного прохода термоусаживаемую манжету.
1.2 Очистить конец трубы от загрязнений и обезжирить на расстоянии не менее 400 мм от края трубы кабельного прохода. Зачистить торец трубы от
заусенцев, острых кромок и прочих дефектов.
1.1 Торец трубы кабельного прохода должен быть перпендикулярен ее оси, иметь фаски или скругления.
Подготовка трубы
Типоразмер УКПТ Диаметр min, мм
УКПТ 58/20
УКПТ 90/25
УКПТ 130/30
УКПТ 175/40
УКПТ 225/40
20
25
30
40
40
Диаметр max, мм
УКПТ 235/40
40
211
УКПТ 60/20
20
50
