ЗЭТАРУС УКПт-140/42 zeta22110 Инструкция по монтажу онлайн [2/2] 855104

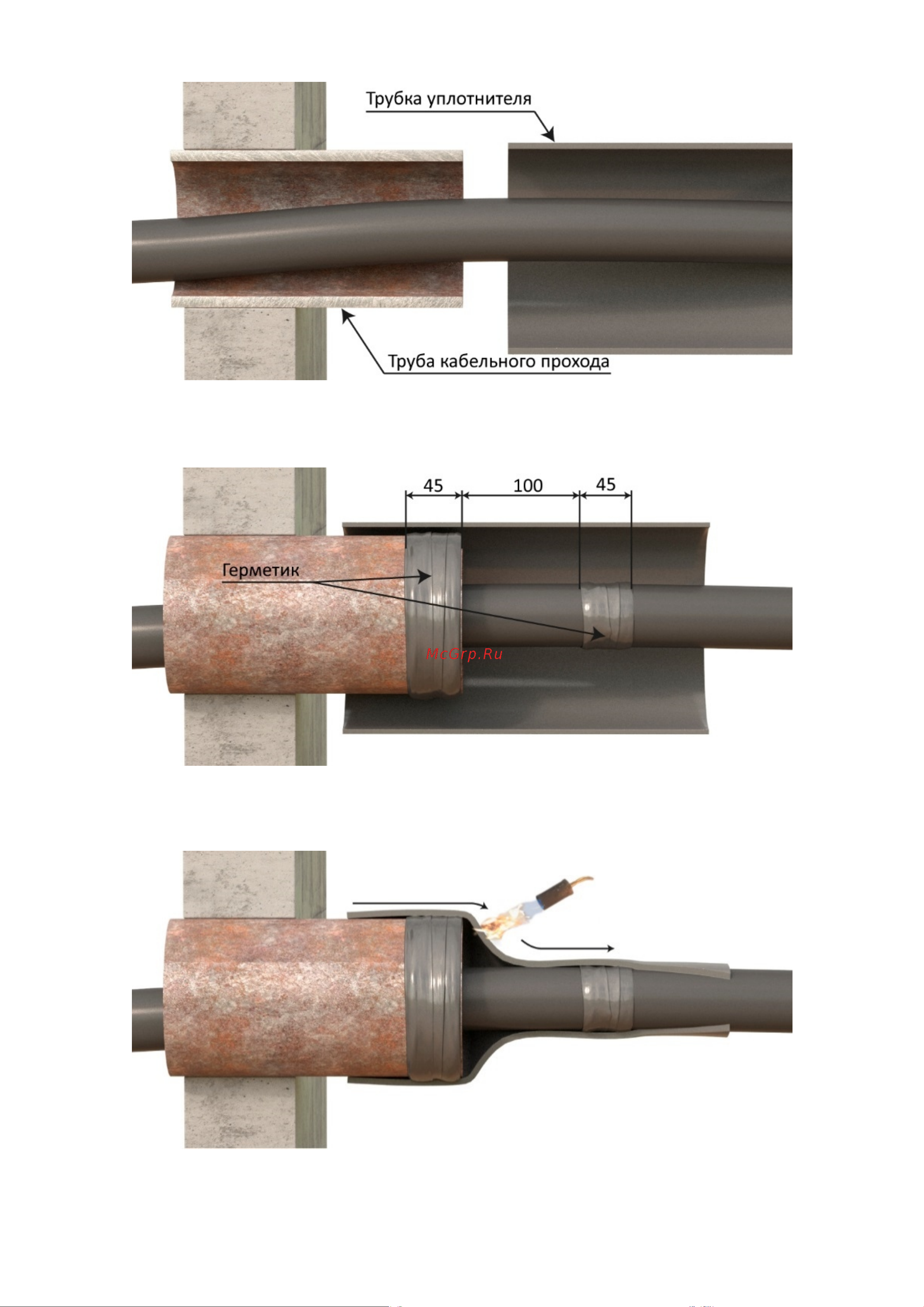

Рис. 3

5.3. Трубку уплотнителя надвинуть на 100мм на трубу кабельного прохода и усадить, начиная с кабельного прохода в

направлении кабеля. Дать уплотнителю остыть до температуры окружающей среды, прежде чем подвергать его механическим

воздействиям. Монтаж УКПТ закончен.

Рис. 2

5. Монтаж УКПТ.

5.1. Надвинуть на конец кабеля полиэтиленовый пакет от упаковки термоусаживаемой трубки уплотнителя для

предотвращения возможности загрязнения внутренней поверхности трубки. Поверх полиэтиленового пакета надеть трубку

уплотнителя. Сдвинуть трубку вдоль кабеля. Кабель должен быть зафиксирован строго по центру трубы кабельного прохода.

Рис. 1

5.2. Протереть растворителем поверхность кабеля на расстоянии 100мм от края кабельного прохода на длине 200мм,

протереть растворителем наружную поверхность трубы кабельного прохода на длине 150мм.

Произвести подмотку лентой герметика как показано на рисунке.
