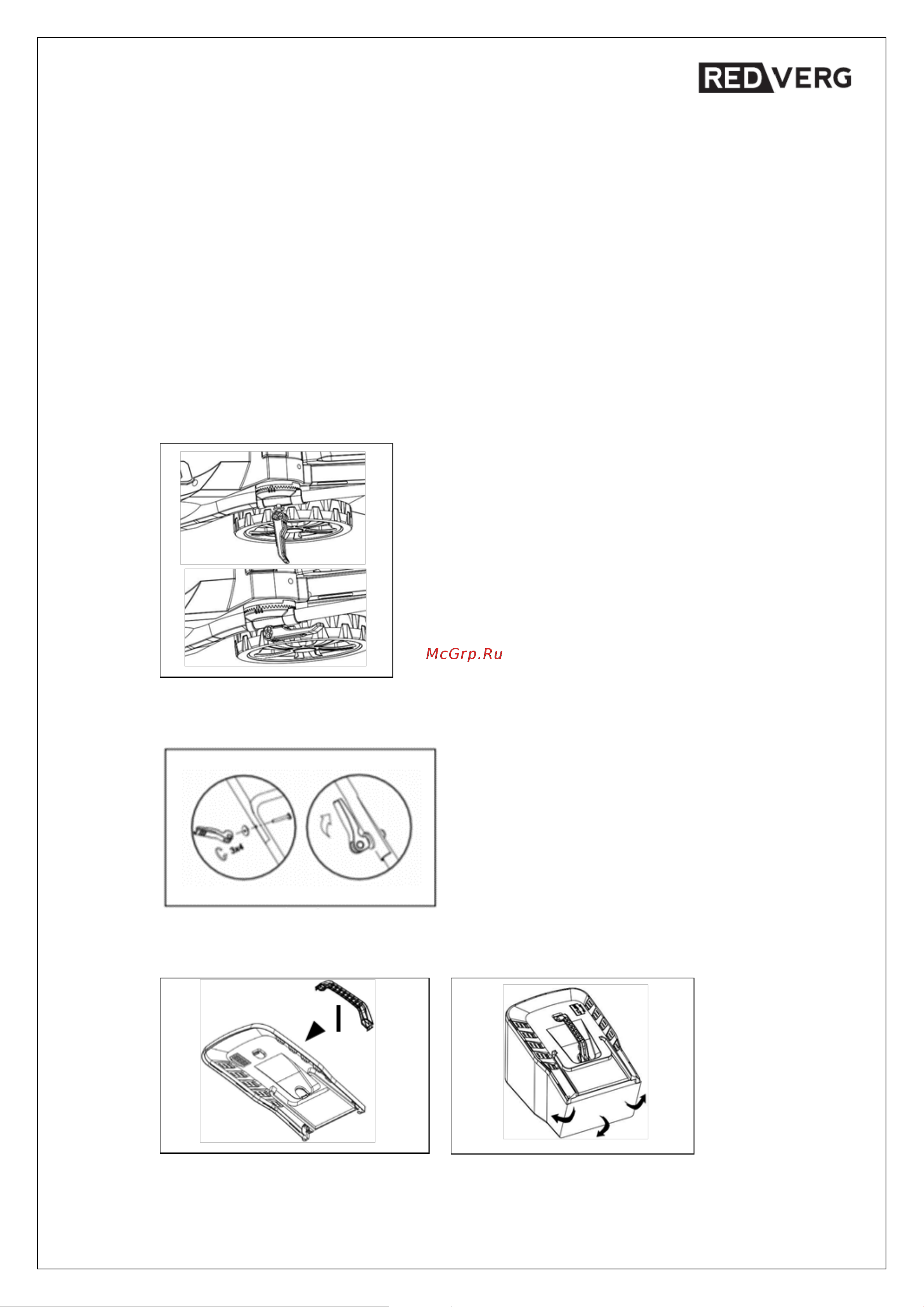

6. СБОРКА.

ВНИМАНИЕ! Перед установкой дополнительных принадлежностей убедитесь, что

инструмент выключен, а аккумулятор извлечен.

6.1. Установка и извлечение аккумуляторной батареи (не входит в комплект

изделия).

ВНИМАНИЕ! Перед установкой и извлечением аккумуляторной батареи убедитесь, что

инструмент выключен.

• Чтобы установить аккумуляторную батарею, совместите её с аккумуляторным

отсеком (8) и вставьте аккумуляторную батарею в отсек (8) таким образом,

чтобы аккумуляторная батарея зафиксировалась в нужном положении (Рис.1).

• Чтобы удалить аккумуляторную батарею, нажмите кнопку блокировки и

одновременно извлеките аккумуляторную батарею.

6.2. Установка нижней ручки.

6.3. Установка верхней ручки.

6.4. Сборка травосборника.

Закрепите пластиковую ручку на верхней крышке травосборника (5). (Рис. 5).

Отрегулируйте два зубчатых зажима нижней ручки (4)

(Рис.1) на подходящую высоту и закрепите ее двумя

быстросъемными зажимами (Рис. 3).

Рис.3

Рис.4

Совместите отверстия в верхней (3) и нижней (4)

ручках.

Снимите винты двух быстросъемных зажимов.

Установите болт в отверстия изнутри.

Закрепите верхнюю ручку (3) шайбами и

быстросъемными зажимами. (Рис. 4)

Рис.5

Рис.6
