Сборка и настройка

1. Отключите станок от питания, выдернув вилку из

розетки.

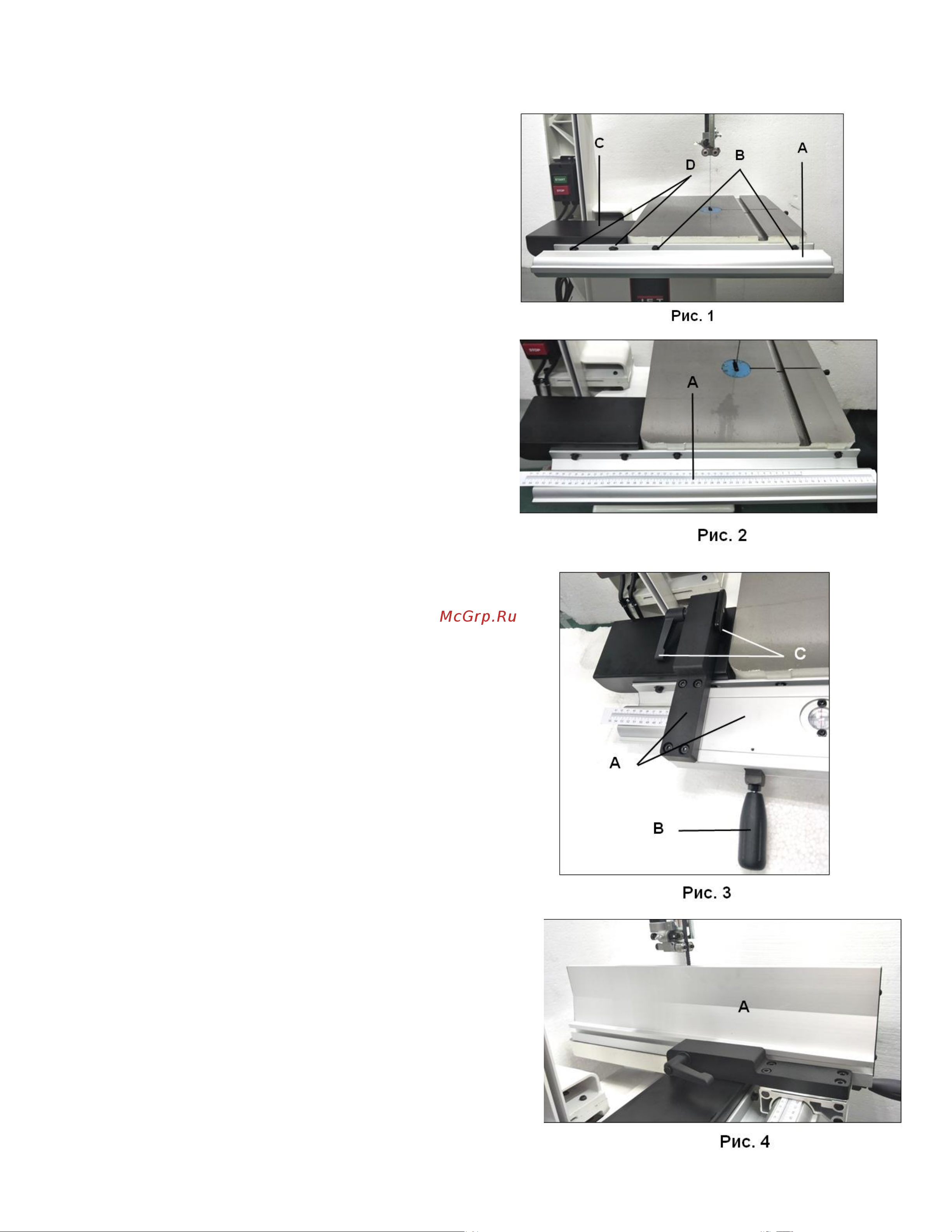

2. Установите алюминиевую направляющую (A, Рис.1)

на переднюю часть стола при помощи двух болтов

M6x20, двух контршайб M6 и двух шайб M6 (B, Рис.

1). Не затягивайте.

3. Установите расширитель пильного стола (C, Рис.1)

на направляющую при помощи двух болтов M6x20,

двух контршайб M6 и двух шайб M6 (D, Рис. 1). Не

затягивайте.

4. Приклейте самоклеющуюся шкалу на верхнюю часть

направляющей (A, Рис. 2).

5. Разместите чугунную консоль с основанием для

упора (A, Рис. 3) на направляющей так, чтобы

консоль вошла в зацепление с направляющей.

6. Закрепите и затяните ручку (B, Рис. 3) при помощи шайбы

M8 на основании консоли.

7. Установите вращающуюся ручку и сухарь на корпусе

консоли (C, Рис. 3). Не затягивайте.

8. Вытягивайте сухарь, пока он достаточно не выйдет для

установки алюминиевого профиля с одного конца, как

показано на рис. (A, Рис. 4) Затяните вращающуюся ручку.

9. Проверьте зазор между столом и нижней частью упора.

Упор не должен тереться о поверхность стола, он должен

быть едва над столом. При необходимости отрегулируйте,

поднимая или опуская направляющую, затем затяните два

болта M6 (B, Рис. 1).

10. Проверьте, есть ли ступенька между расширителем

пильного стола и столом, они должны располагаться на

одной плоскости. При необходимости отрегулируйте,

поднимая или опуская расширитель, затем затяните два

болта М6 (D, Рис. 1).
