4.2 Описание элементов коммутаторов

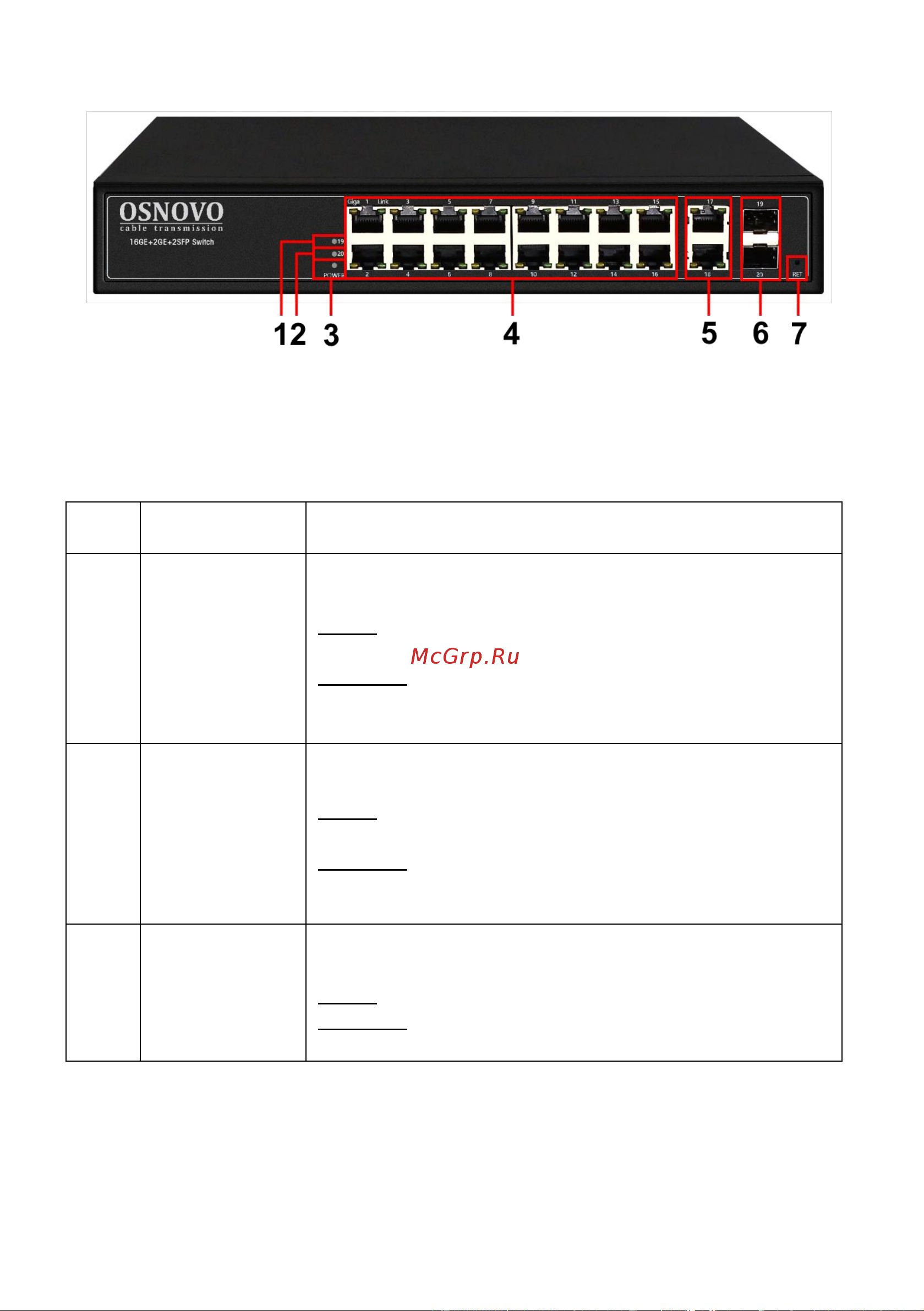

Рис. 3 Коммутатор SW-8182/L(300W), разъемы и индикаторы на

передней панели

Таб. 1 Назначение разъемов и индикаторов на передней панели

коммутатора SW-8182/L(300W)

№

п/п

Обозначение

Назначение

1

19

LED индикатор сетевой активности для 1го SFP

слота (19)

Горит – соединение по оптоволоконному кабелю

установлено

Не горит – соединение не установлено,

проверьте кабель или SFP модуль (скорость SFP

модуля должна быть не ниже 1 Гбит/с)

2

20

LED индикатор сетевой активности для 2го SFP

слота (20)

Горит – соединение по оптоволоконному кабелю

установлено

Не горит – соединение не установлено,

проверьте кабель или SFP модуль (скорость SFP

модуля должна быть не ниже 1 Гбит/с)

3

POWER

LED индикатор питания.

Горит – питание подается.

Не горит – питание не подается. Проверьте сеть

AC 220V, шнур питания
