13
№
п/п
Обозначение
Назначение
8
RET
Кнопка перезагрузки
9
TMS
Разъем TRS 3.5мм для подключения датчика
температуры/влажности.
10
P1
P- P+
Часть клеммной колодки 6-pin для подключения
основного БП DC 12-57V (P1).
11
P2
P- P+
Часть клеммной колодки 6-pin для подключения
резервного БП DC 12-57V (P2).
12
IN
Часть клеммной колодки 6-pin (вход) для
подключения контролируемого напряжения.
13
Винтовая клемма для подключения коммутатора
к контуру заземления.
14
Датчик температуры/влажности с разъемом TRS
3.5мм для подключения кабелем к разъему (9)
коммутатора (кабель входит в комплект).
5. Подключение
5.1 Схема подключения

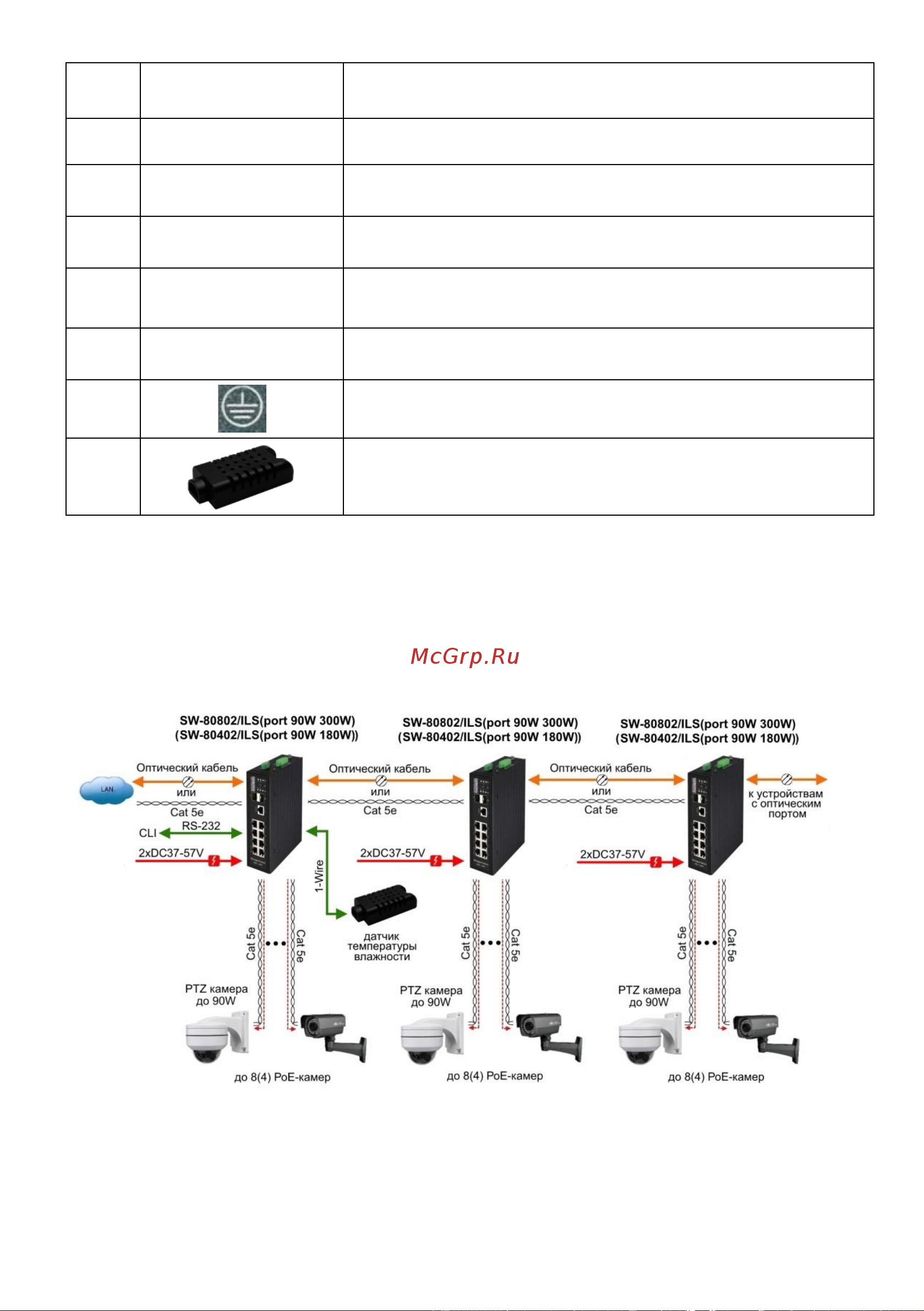

Рис.4 Типовая схема подключения коммутаторов
SW-80402/ILS(port 90W 180W) и SW-80802/ILS(port 90W 300W)
