Приложение А

Пример использования входа Alarm Input коммутаторов серии ILS с

внешним датчиком вскрытия.

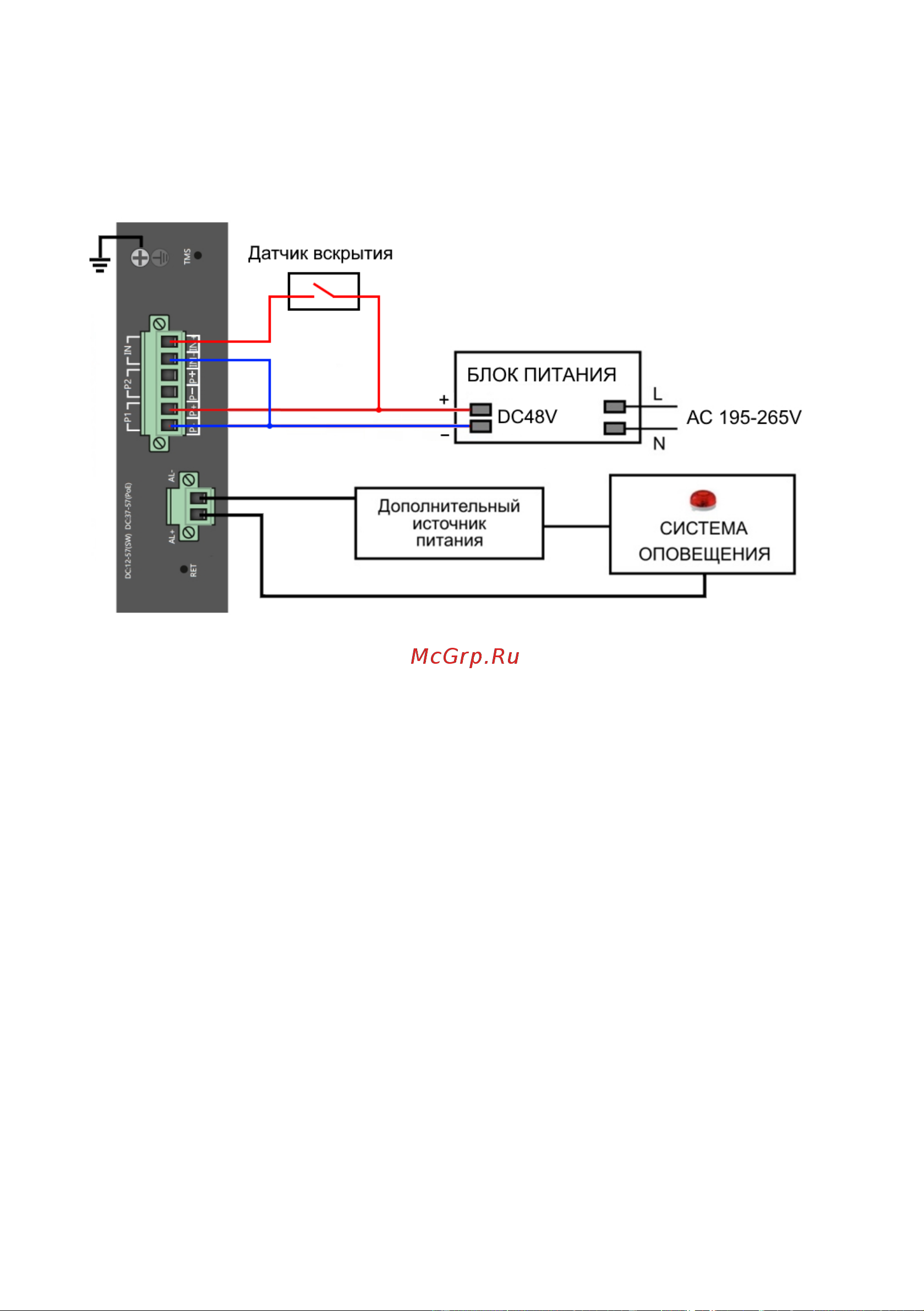

Схема подключения внешнего датчика вскрытия к входу Alarm Input

коммутаторов серии ILS.

Датчик вскрытия для уличных станций OSNOVO серии OS и OSP

позволяет организовать систему оповещения об открытии двери

уличной станции. Датчик вскрытия представляет собой выключатель с

нормально замкнутыми / разомкнутыми контактами. В зависимости от

схемы подключения и типа используемых контактов датчика, требуется

провести соответствующие настройки Alarm Input Configuration и Alarm

Output Configuration в разделе Мониторинг датчиков (Industrial Switch

Monitoring) WEB-интерфейса коммутатора.

Согласно приведенной выше схеме подключения, коммутатор питается

от БП напряжением DC48V (клеммы Р1). На вход IN клеммной колодки

коммутатора подается напряжение с того же блока питания DC48V

через датчик вскрытия c нормально разомкнутыми контактами

(Внимание! Категорически запрещается подавать на клеммы IN

напряжение более 56V). Для корректной работы оповещения по

приведенной схеме должны быть сделаны следующие установки:
