5. Схема подключения

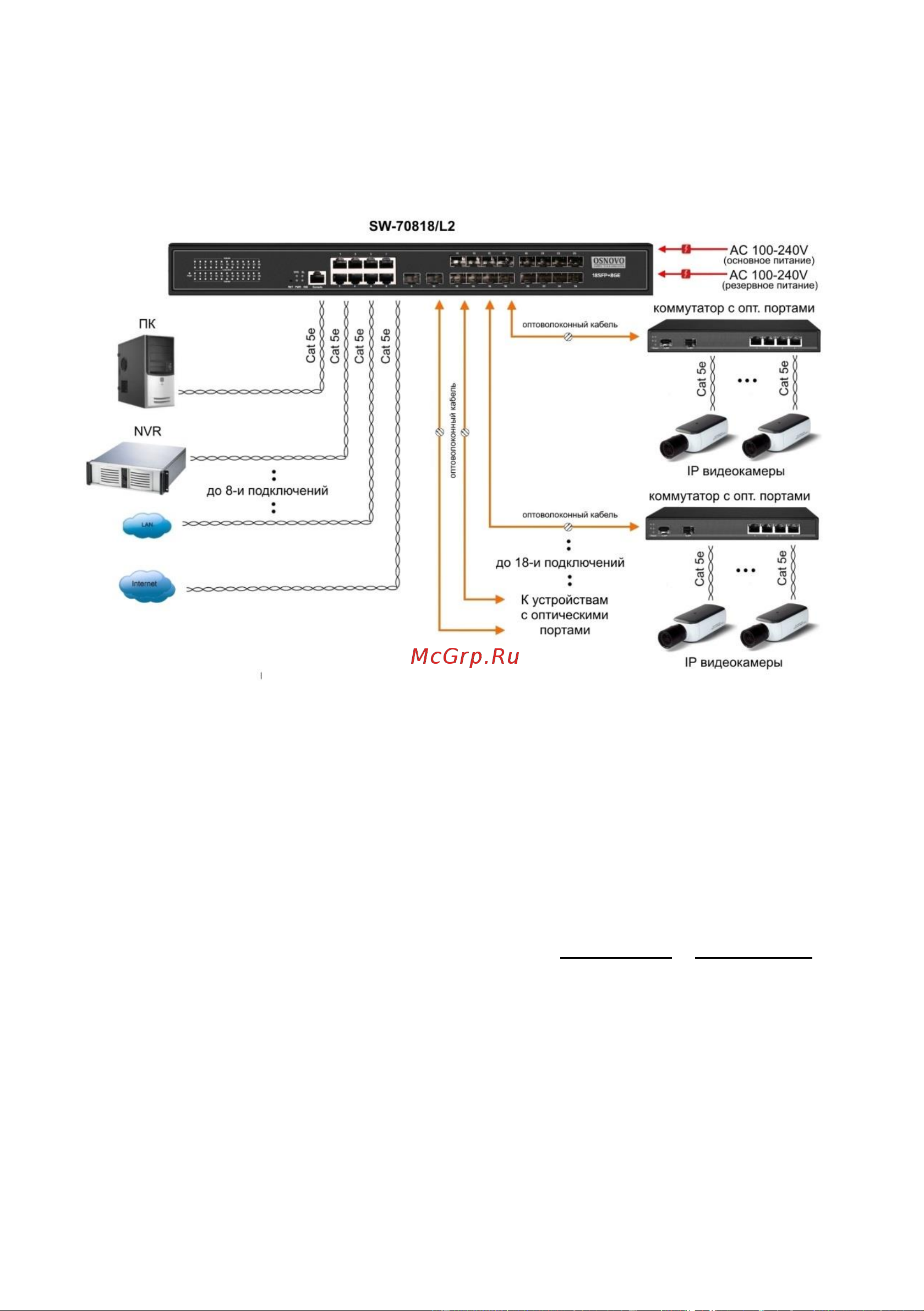

Рис.3 Типовая схема подключения коммутатора SW-70818/L2

6. Проверка работоспособности системы

После подключения кабелей и подачи питания на коммутатор можно

убедиться в его работоспособности.

Подключите коммутатор к двум ПК с известными IP-адресами,

располагающимися в одной подсети, например, 192.168.1.1 и 192.168.1.2.

На первом компьютере (192.168.1.2) запустите командную строку

(выполните команду cmd) и в появившемся окне введите команду:

ping 192.168.1.1

Если все подключено правильно, на экране монитора отобразится ответ от

второго компьютера (рис.). Это свидетельствует об исправности

коммутатора.
