п/п

Обозначение

Назначение

SYS

LED индикатор работы коммутатора.

Мигает – работа в штатном режиме;

Горит – аварийная ситуация (зависание

коммутатора);

Быстро мигает – идет загрузка прошивки.

LED-индикатор подключения питания

Горит – питание подается.

Не горит – питание на входе отсутствует.

Возможно, коммутатор не исправен.

Console

Разъем RJ-45. Предназначен для подключения

коммутатора к COM порту. Позволяет

загружать в коммутатор прошивку в случае

аварийной ситуации

Link

Giga

49 50 51 52

LED индикаторы сетевой активности и

скорости SFP слотов.

Link горит – установлено соединение;

Giga горит – скорость соединения 1 Гбит/с

Giga не горит – скорость соединения 155

Мбит/с

5. Подключение

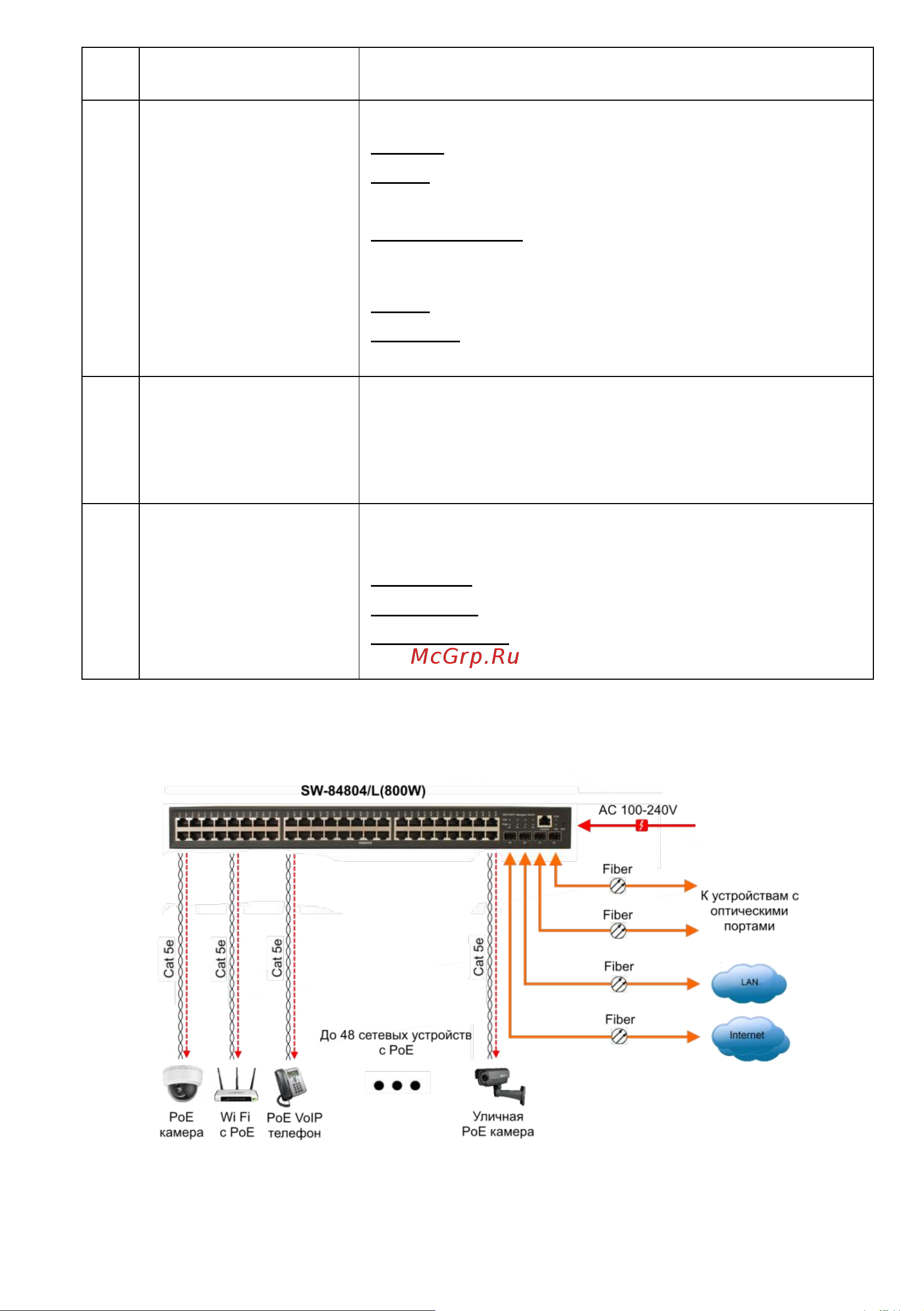

Рис. 3 Типовая схема подключения коммутатора SW-84804/L(800W)
