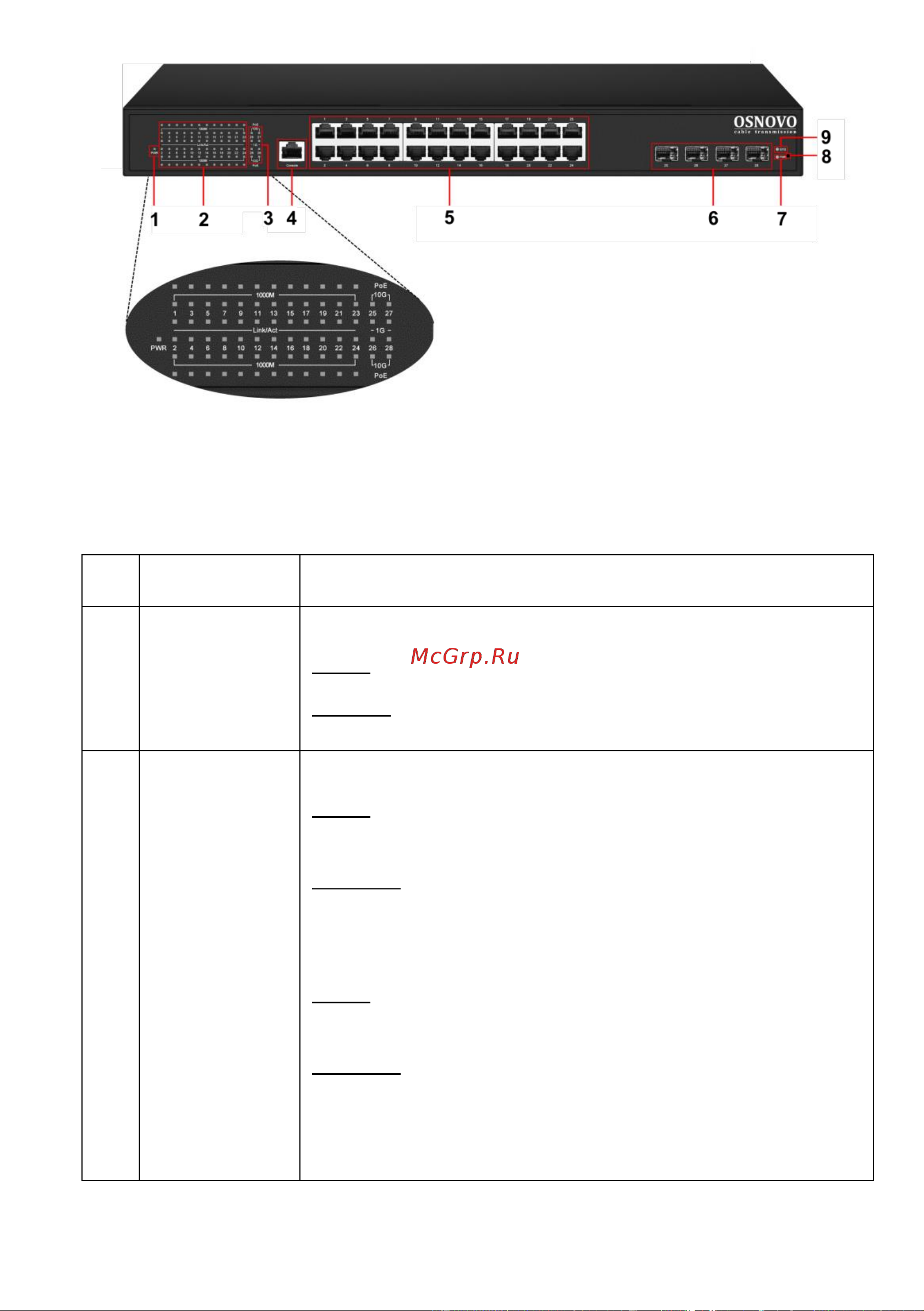

Рис.2 Коммутатор SW-24G4X-1L, разъемы, кнопки и индикаторы на

передней панели

Таб. 1 Коммутатор SW-24G4X-1L, назначение разъемов, кнопок и

индикаторов на передней панели

№

п/п

Обозначение

Назначение

1,9

PWR

LED индикатор питания

Горит – питание подается

Не горит – питание не подается, проверьте

подключение коммутатора к сети AC 230V

PoE

1000M

Link/Act

1-24

PoE – LED индикаторы PoE портов 1-24 (5)

Горит – к соответствующему порту подключено PoE

устройство. Питание PoE подается.

Не горит – подключено устройство без питания по

PoE.

1000M – LED индикаторы скорости портов 1-24 (5)

Горит – установлено соединение на скорости до 1

Гбит/с

Не горит – установлено соединение на скорости до

100 Мбит/с

Link/Act – LED индикаторы сетевой активности

портов 1-24 (5)
