5.2 Подключение питания

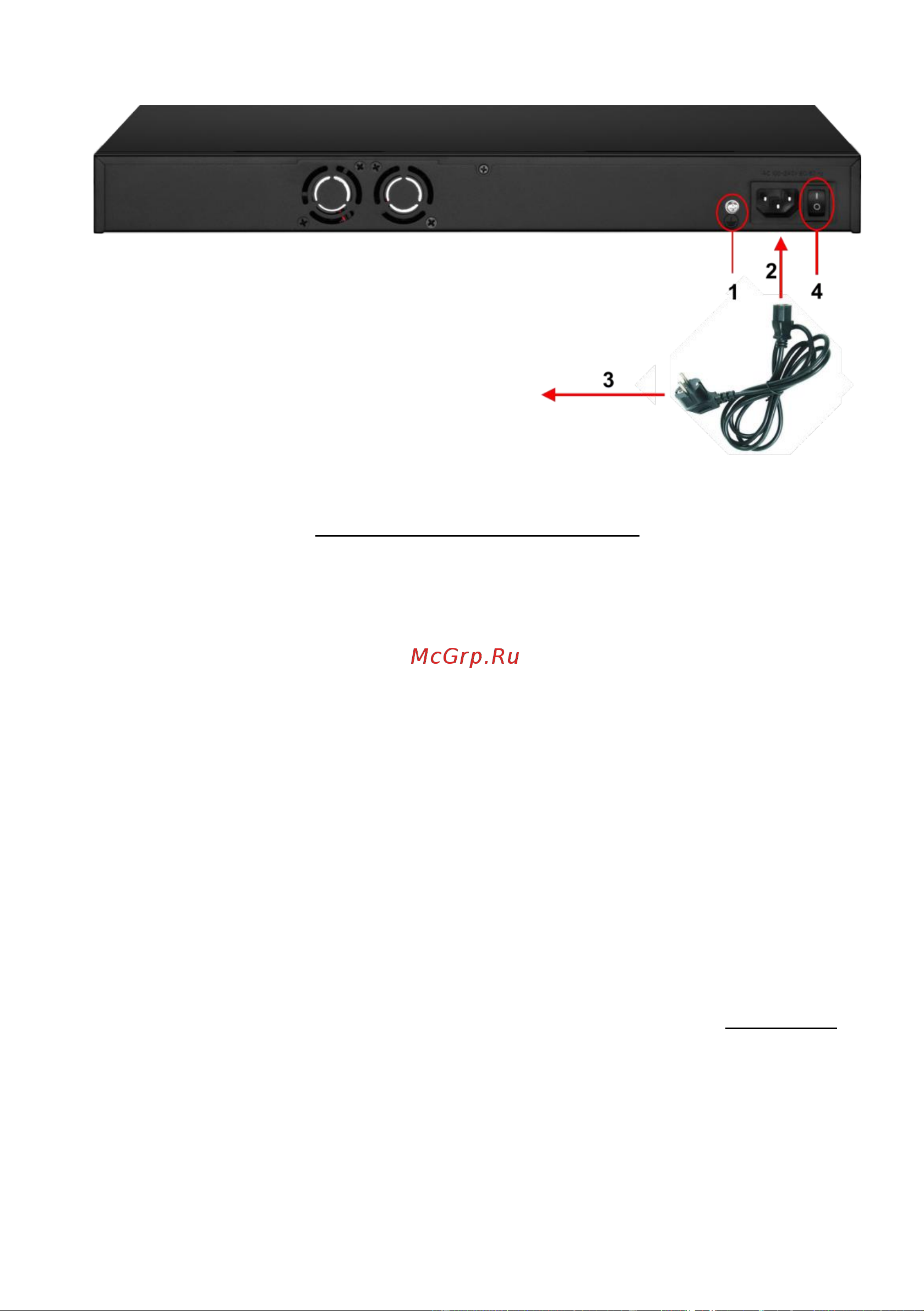

Рис. 9 Подключение коммутатора к сети AC 230V

Порядок подключения питания:

1) Подключите коммутатор к шине заземления внутри 19”

шкафа/стойки (1);

2) Подключите комплектный шнур питания в соответствующий

разъем на коммутаторе (2);

3) Подключите вилку шнура питания (3) к розетке сети переменного

тока AC 230V;

4) Переведите переключатель питания в положение ON (|)

6. Проверка работоспособности

После подключения кабелей к разъёмам и подачи питания можно

убедиться в работоспособности коммутатора.

Подключите коммутатор между двумя ПК с известными IP-

адресами, располагающимися в одной подсети, например, 192.168.1.1 и

192.168.1.2.

На первом компьютере (192.168.1.2) запустите командную строку

(выполните команду cmd) и в появившемся окне введите команду:

ping 192.168.1.1
