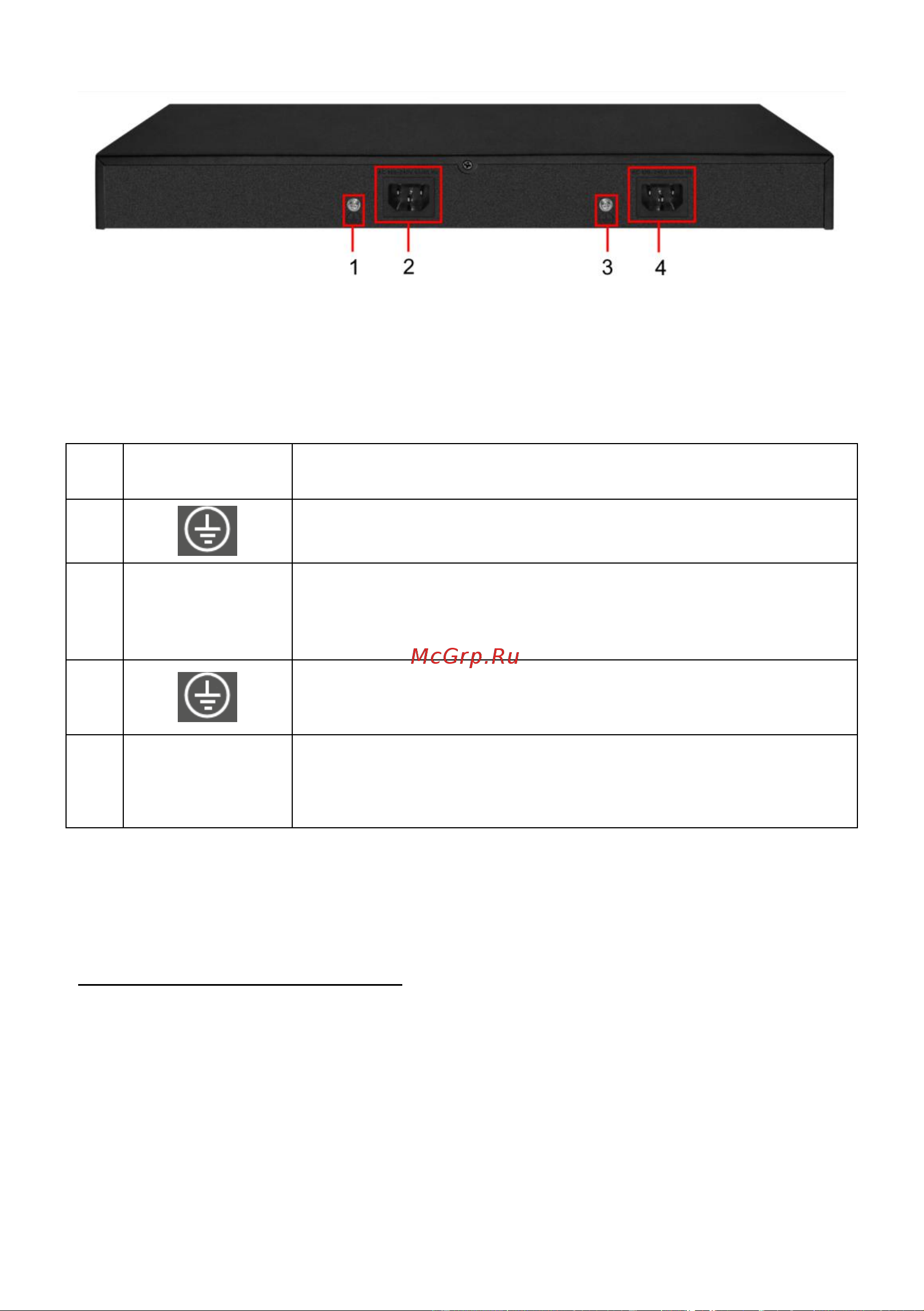

Рис.3 Коммутатор SW-32G4X-1L, разъемы на задней панели.

Таб.2 Коммутатор SW-32G4X-1L, назначение разъемов на задней

панели.

№

п/п

Обозначение

Назначение

Винтовая клемма 1 для подключения заземления

AC110-240V

Разъем UAC для подключения коммутатора к линии

питания 1 AC 100-240V с помощью кабеля из

комплекта поставки.

Винтовая клемма 2 для подключения заземления

AC110-240V

Разъем UAC для подключения коммутатора к линии

питания 2 AC 100-240V с помощью кабеля из

комплекта поставки.

5. Схема подключения

Порядок подключения питания:

- Подключите коммутатор к шине заземления (1, 3) Рис.3;

- Подключите кабели питания в соответствующие разъемы на

коммутаторе (2, 4) Рис.3;

- Подключите вилки кабелей питания к основной и резервной линии

переменного тока AC 230V.
