4.2 Описание элементов коммутаторов

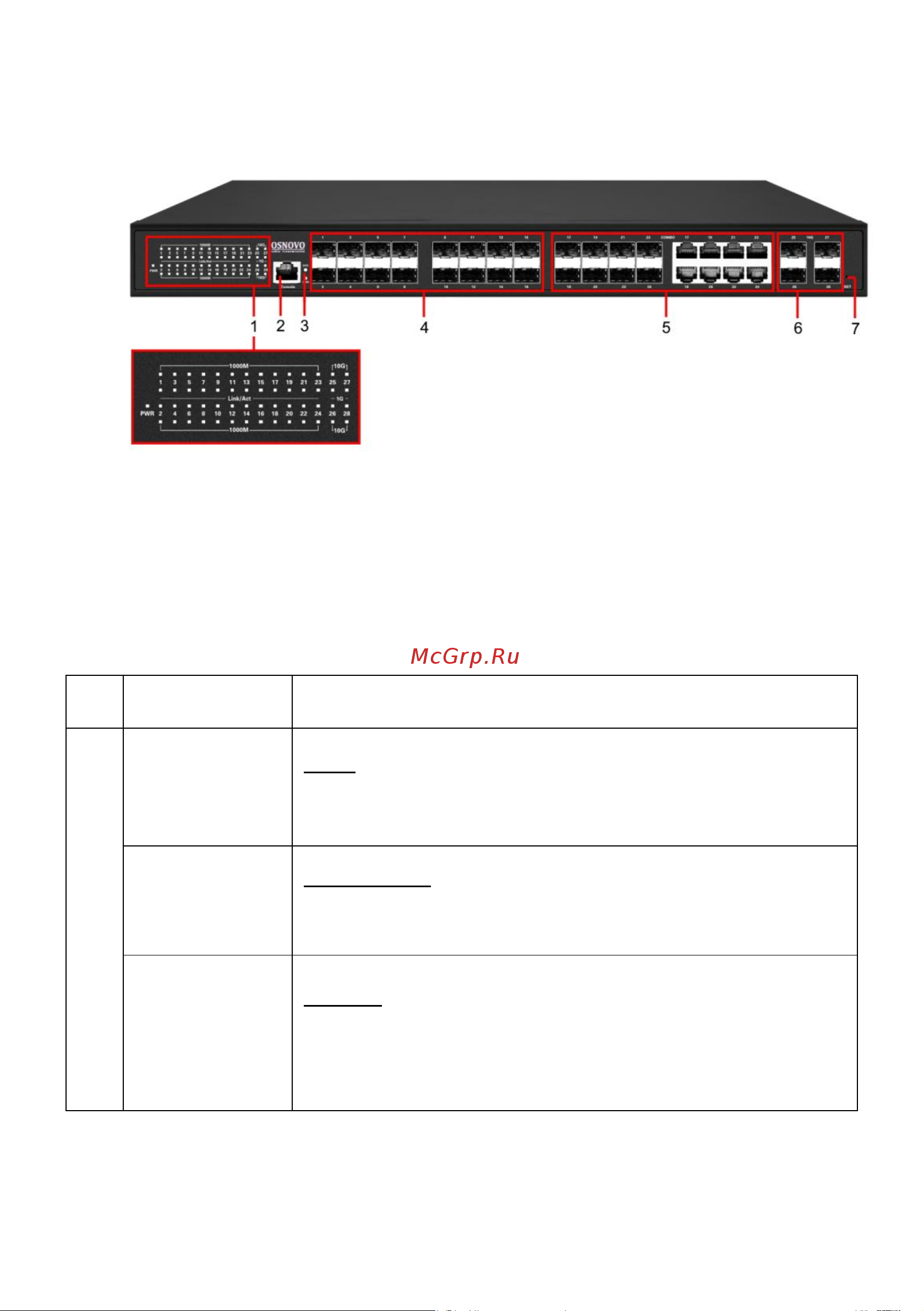

Рис.2 Коммутатор SW-32G4X-1L, разъемы, кнопки и индикаторы на

передней панели.

Таб. 1 Коммутатор SW-32G4X-1L, назначение разъемов, кнопок и

индикаторов на передней панели.

№

п/п

Обозначение

Назначение

PWR

PWR - LED индикатор питания 1. Горит – питание

на коммутатор подается, не горит – питание не

подается или коммутатор неисправен.

1000M / 10G

1000M / 10G - LED индикаторы работы портов на

скоростях 1000М / 10G. Горит – идет передача

данных на соответствующей скорости.

Link/Act

Link/Act – LED индикаторы сетевой активности

портов 1-28. Горит/мигает – установлено

соединение, идет передача данных, не горит –

соединение не установлено.
