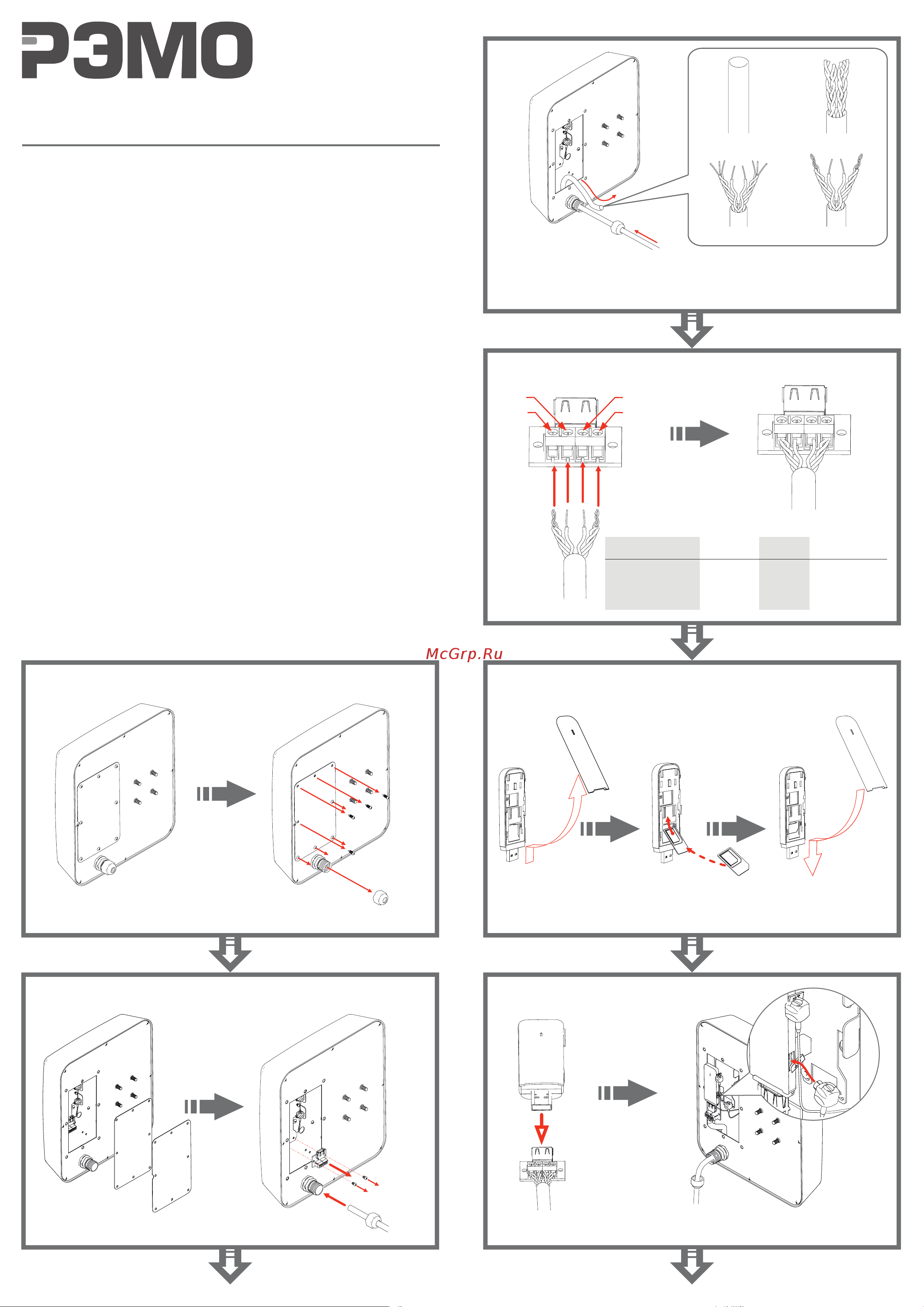

Шаг 6

Шаг 5

Шаг 2

Шаг 1

Снимите крышку отсека модема и колпачок гермоввода Вставьте SIM-карту в модем

Вставьте модем в USB-гнездо и аккуратно подключите разъемы

антенны к гнёздам модема.

Извлеките плату с USB-гнездом, а затем пропустите кабель в гермоввод

Благодарим Вас за выбор нашего усилителя интернет-сигнала для 3G/4G/4G+

сетей сотовой связи BAS-2358! Конструктивное решение антенны позволяет

минимизировать потери ВЧ-сигнала в кабеле и обеспечивает поддержку

технологии LTE MiMo.

Усилитель сигнала BAS-2358 совместим практически со всеми 3G/4G USB-

модемами, имеющими разъемы для внешних антенн. Модем устанавливается в

герметичный отсек антенны и подключается к USB-порту компьютера, ноутбука

или WiFi-роутера. Для передачи данных между портами USB мы рекомендуем

использовать кабель STP, FTP или UTP.

Усилитель BAS-2358 может повысить уровень сигнала, а также стабильность и

скорость передачи данных.

BAS-2358 можно установить на любую мачту диаметром от 20 мм до 50 мм или

настенный кронштейн.

ВЧ характеристики

Частоты ..................................1700-2700 МГц

Усиление, макс. .....................................15 дБ

КСВн .....................................................<1,5:1

Поляризация ...............................................X

Ширина диаграммы направленности,

горизонталь/вертикаль ....................35°/35°

Волновое сопротивление ....................50 Ом

КНД .....................................................>20 дБ

Молниезащита: замкнута по постоянному

току

Технические характеристики

Разъёмы «антенна - модем»................. CRC9

USBРазъёмы «модем - ПК»............................

Габариты ...............................275x245x90 мм

Масса, не более .....................................1,2 кг

Материал рефлектора..................алюминий

Материал корпуса .......УФ-стойкий полимер

Способ монтажа.........мачта или кронштейн

Диаметр мачты..................Ø20-Ø50mm

Максимальная ветровая нагрузка: 210км/ч

Рабочие температуры .............–50°С..+50°C

Шаг 4

Шаг 3

Вытяните конец кабеля через гермоввод и разделайте его как показано на рисунке.

Соединения выполнять следующим образом: бело-оранжевый + бело-зеленый +

бело-коричневый и оранжевый + зеленый + коричневый.

VCC

D –

D +

GND

D+

D-

VCC

бело-оранжевый +

бело-зеленый +

бело-коричневый

бело-синий

синий

коричневый +

зеленый +

оранжевый

Усилитель интернет-сигнала для 3G/4G/4G+ сетей

BAS-2358 *

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
