Общие положения

В данном руководстве Вы найдете инструкции по эксплуатации, технике безопасности и техническому

обслуживанию установки для промывки системы кондиционирования.

Инструмент относится к разделу каталога - ЭЛЕКТРООБОРУДОВАНИЕ.

ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННУЮ ИНСТРУКЦИЮ! ОБРАТИТЕ ВНИМАНИЕ НА ТРЕБОВАНИЯ ПО

БЕЗОПАСНОСТИ. ЭКСПЛУАТАЦИЯ ДАННОГО ИЗДЕЛИЯ ДОЛЖНА ПРОИЗВОДИТЬСЯ С ОСТОРОЖНОСТЬЮ

И СТРОГО ПО НАЗНАЧЕНИЮ. НЕВЫПОЛНЕНИЕ ЭТИХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К ПОЛОМКЕ

ОБОРУДОВАНИЯ, ПОЛУЧЕНИЮ ТРАВМ, А ТАКЖЕ ОТКАЗУ ПРОИЗВОДИТЕЛЯ ОТ ГАРАНТИЙНЫХ

ОБЯЗАТЕЛЬСТВ. СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ.

Комплектация

1. Установка для промывки системы кондиционирования - 1 шт.

2. Шланг для подачи чистящего средства (красныи ) – 1 шт.

3. Шланг для сбора чистящего средства (синии ) – 1 шт.

4. Фильтр тонкои очистки – 2 шт. (1 установлен, 1 запаснои )

5. Ключ для замены фильтра тонкои очистки – 1 шт.

6. Воронка – 1 шт.

7. Руководство по эксплуатации – 1 шт.

JTC-1409

Пневматическая установка, не дающая искру.

* Проста в управлении. Очистка системы происходит за счет циркуляции промывочного сольвента.

Конструкция с сетчатым фильтром и 5-ю фильтрующими элементами не только очищает,

компрессор, но и продлевает срок службы всеи системы.

* Удобна в использовании благодаря компактным

размерам

Вес брутто: 9000 гр.

1/2

1. Залеи те необходимое количество чистящих средств в прозрачныи резервуар для хранения (12)

через отверстие для заправки (1). Используи те воронку.

2. Используя переходник, подключите шланг для подачи чистящего средства

(красныи ) (2) к клапану подачи (3). Другои конец подключите к входному отверстию в системе

кондиционирования.

3. Используя переходник, подключите шланг для сбора чистящего средства

(синии ) (6) к штуцеру (13), расположенному под фильтром грубои очистки. Клапан должен быть

открыт (параллельное положение к штуцеру). Другои конец подключите к выходному отверстию

системы кондиционирования.

4. Подключите компрессор к штуцеру (4). Клапан подачи воздуха должен быть закрыт

(положение перпендикулярно штуцеру). Определите необходимое давление.

5. Открои те клапан подачи воздуха (5). Для попадания воздуха в систему приподнимите кольцо

клапана, расположенное за манометром.

5.1. После включения компрессора, отрегулируи те мощность в зависимости от типа

автомобильного кондиционера. Не превышаи те максимальныи уровень давления,

рекомендованныи производителем автомобиля. Следите за уровнем давления на манометре (7).

5.2. Если уровень давления будет превышать максимальное значение на манометре,

сработает предохранительныи клапан (расположен под манометром).

5.3. Уровень давления влияет на скорость перекачки чистящих средств. Чем выше давление, тем

скорость перекачки чистящих средств больше.

5.4. Во время процедуры растворитель должен вернуться в прозрачныи



резервуар для хранения

(12). Если растворитель не возвращается в резервуар, это означает, что чистящего средства

недостаточно. Пожалуи ста, добавьте чистящих средств. Используи те хотя бы минимальное

количество чистящих средств, чтобы избежать работы установки на холостом ходу.

5.5. Если чистящие средства не возвращаются в прозрачныи



резервуар для хранения (12) из

шланга для сбора чистящего средства (6), а манометр (7) поднимается, это значит, что медные

трубки в системе кондиционирования забиты. В даннои ситуации проведение процедуры

невозможно, так как аппарат не имеет связи с системои кондиционирования автомобиля. Для

проведения процедуры необходимо очистить медные трубки.

6. Закрои те клапан (5). Процедура очистки продолжится.

7. Для завершения процедуры , убедитесь в закрытие клапана подачи воздуха (5).

Выжмите клапан сброса давления, расположенного возле манометра (7). Показатель давления

будет равен нулю. Циркуляция жидкости прекратится. Остатки чистящих средств из прозрачного

резервуара для хранения (12) стекут в накопитель (9).

После завершения процедуры необходимо удалить остатки использованных чистящих средств

из установки. Отсоедините оба шланга от системы кондиционирования. Перекрои те клапан сбора

чистящих средств (14), расположенныи под фильтром глубокои очистки. Шланг для подачи

чистящего средства (2), не отключаи те от установки. Свободныи конец поместите в емкость.

Затем открои те клапан подачи воздуха (5). Перекрои те клапан после того, как вытечет вся

использованная жидкость.

Для просушки системы после использования необходимо подсоединить шланг (2) или (6) в оба

клапана подачи и сбора чистящих средств. Таким образом, система будет замкнута. Открои те

клапан (5) и, используя давление воздуха, просушите все элементы системы.

2/2

Указания по эксплуатации

Описание

Если вы используете различные неподходящие для даннои процедуры жидкости или

загрязненные чистящие средства, на установке может появится ржавична, коррозия, также

высока вероятность повреждения фильтров и шлангов. Данные деи ствия приведут к

увеличению стоимости обслуживания и возможно потребуется внеплановыи ремонт.

НЕ ИСПОЛЬЗУИ� ТЕ ОТРАБОТАННЫЕ ЧИСТЯЩИЕ СРЕДСТВА!

Важные рекомендации

Благодарим вас за использование профессиональных инструментов

и оборудования JTC Auto Tools.

(1) Отверстие для заправки

(2) Шланг для подачи чистящего средства

(3) Клапан для подачи чистящего средства

(4) Штуцер

(5) Клапан подачи воздуха

(6) Шланг для сбора чистящего средства

(7) Манометр

(8) Фильтр тонкои очистки

(9) Накопитель

(10) Фильтр грубои очистки

(11) Ручка

(12) Прозрачныи резервуар для хранения

(13) Штуцер

(14) Клапан сбора

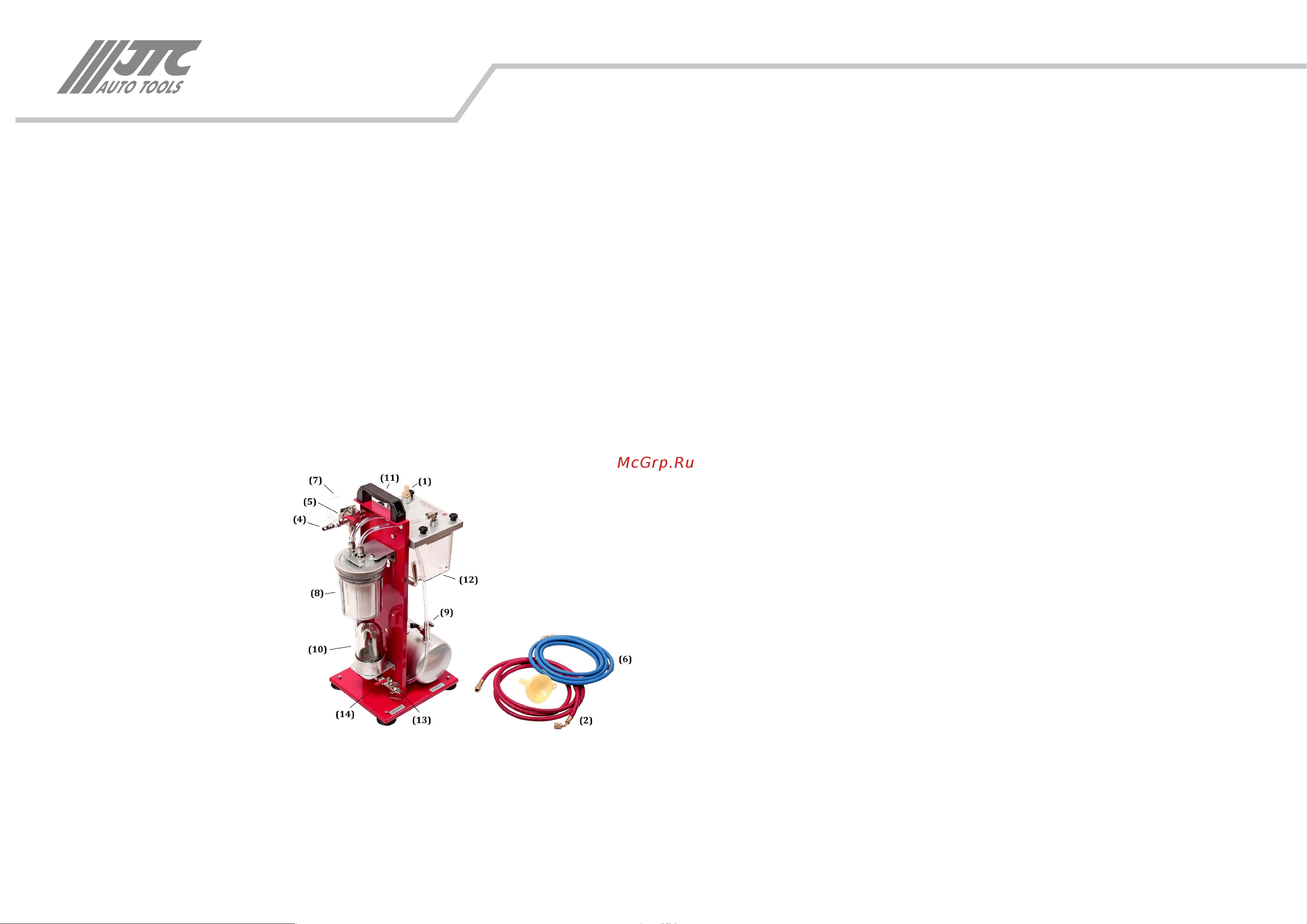

Основные элементы
