CNC-604 / Инструкция по эксплуатации

LAUNCH

Длительность импульса включения форсунок: 0,5～25 мс

(шаг: 0,1 мс)

Рабочий объем: около 2000 мл

II. Конструкция Стенда

2.1 Конструкция

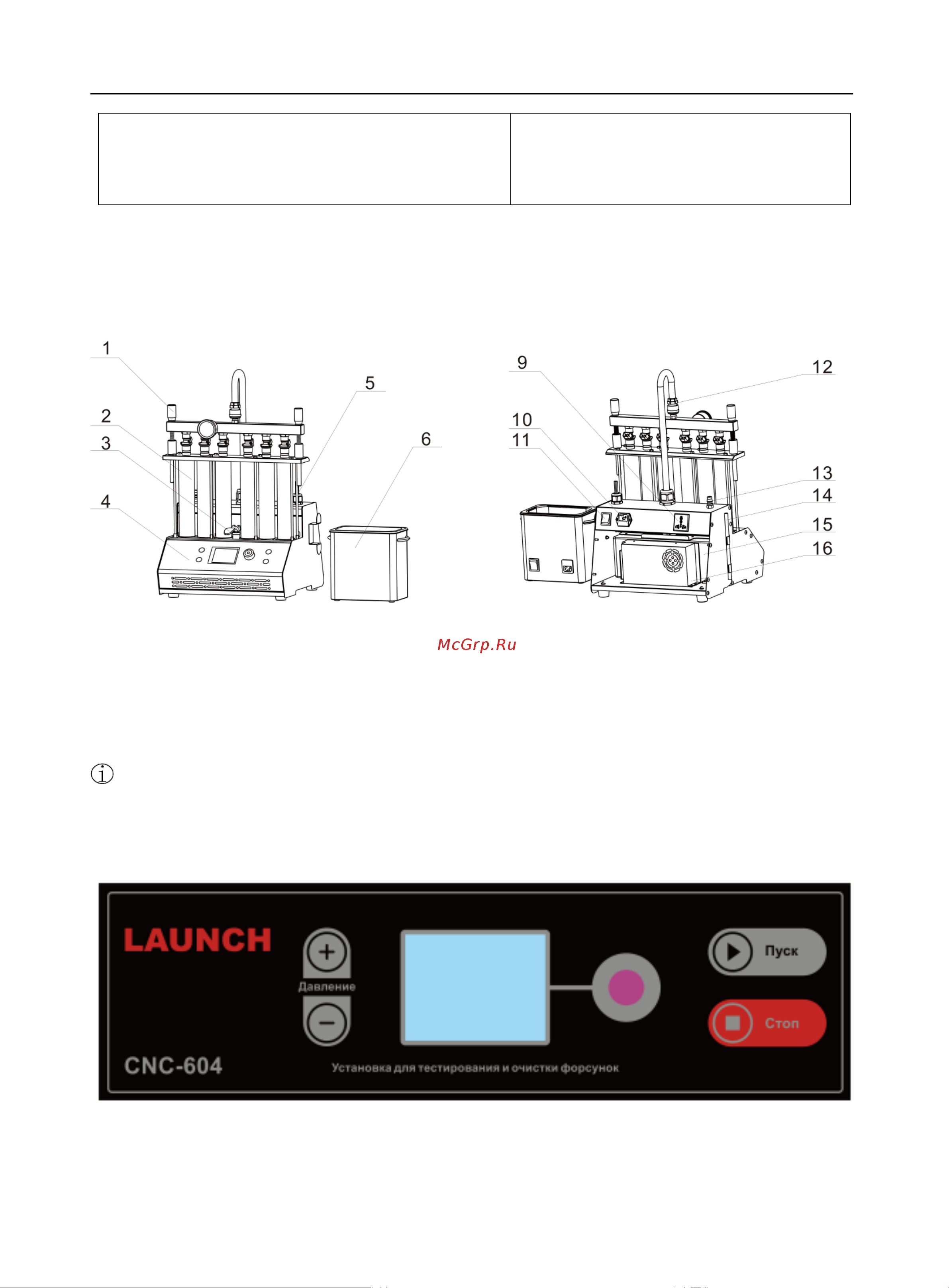

Основные узлы и составные части Стенда представлены на рис. 2.1:

Внимание: изображения в данном руководстве и реальный стенд могут незначительно отличаться.

Фактический стенд имеет преимущественную силу.

2.2 Панель управления

Панель управления представлена на рис. 2.2:

Рис. 2.2. Панели управления

Рис. 2.1 Конструкция Стенда

1- Распределитель топлива (рампа); 2- Мерные колбы; 3- Ручка слива топлива; 4- Панель управления;

5-Импульсный кабель; 6- УЗ ванна; 7- Входной порт питания УЗ ванны; 8- Переключатель питания УЗ ванны; 9- Хост

для выходного порта ультразвукового очистителя; 10- Входной разъем; 11- Переключатель питания стенда;

12- Быстросъемный соединитель; 13- Обратный штуцер режима промывки на автомобиле ; 14- Трубка-уровнемер

(сливная трубка); 15- Топливный бак и топливный насос; 16- Блок питания.
