LAUNCH

CNC-605A / Инструкция по эксплуатации

Адаптация и перевод: LAUNCH-СНГ 2022 / www.launch-cis.ru

II. Конструкция стенда

2.1

Спецификация

Деталировка стенда представлена на

Рис.2.1-2.3.

Рис.2.1

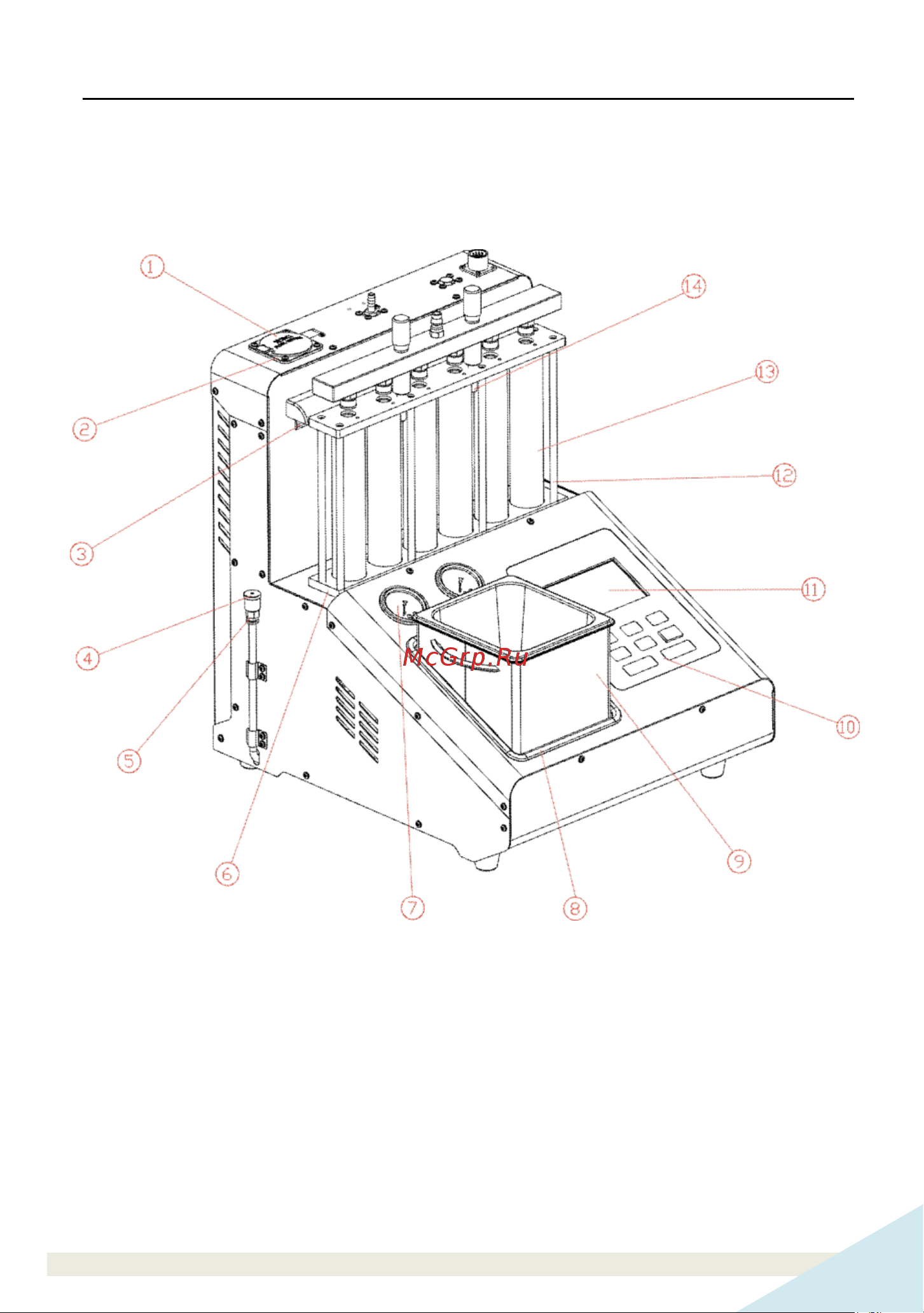

1 - Крышка заправочной горловины; 2 - Заправочная горловина; 3 - Светодиодная лента

подсветки; 4 - Крышка штуцера трубки-уровнемера; 5 – Штуцер трубки-уровнемера;

6 - Нижняя прижимная планка; 7 - Манометр жидкости; 8 - Силиконовый фартук УЗ ванны;

9 - УЗ ванна; 10 - Защитное стекло лицевой панели; 11 - Графический индикатор; 12 - Опора

колб; 13 - Мерная колба; 14 - Шпилька регулировочная;
