подобных проблем с водой до установки системы УФ-обеззараживания. Подобные замеры качества

воды могут быть проведены местной санитарно-эпидемиологической службой или большинством

частных контрольно-аналитических лабораторий. Надлежащая предварительная обработка воды

имеет ключевое значение для эффективного УФ-обеззараживания воды.

2. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Вода, поступившая в один из патрубков, протекает внутри корпуса камеры обеззараживания вдоль

кварцевого чехла с УФ лампой, которой облучается и обеззараженной выходит через выходной

патрубок.

Для корректной работы устройства, требуется полное заполнение камеры обеззараживания водой.

Следовательно, при монтаже, выпускной патрубок камеры обеззараживания должен находиться в

самой верхней точке.

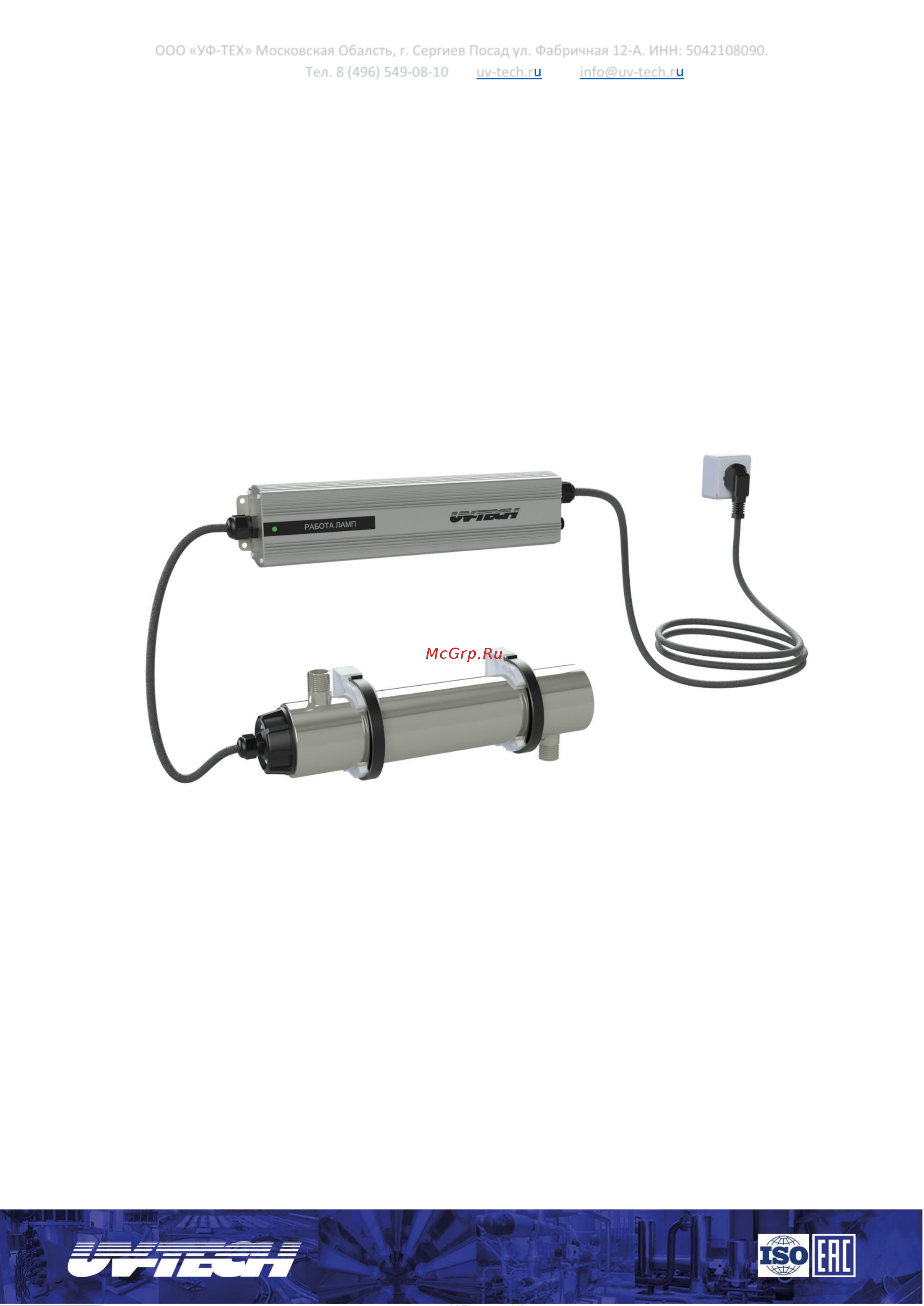

2.1 Устройство

УОВ состоит из камеры обеззараживания, выполненной из нержавеющей стали AISI-304, блока

питания с индикацией работы уф-лампы. Камера соединена безразъёмным кабелем с блоком

питания, а от блока проходит безразёмный кабель подключения системы со штепсель вилкой 220В.

Внутри камеры, через узел герметизации кварцевого чехла (фторопластовая втулка с

силиконовыми прокладками, зажатая прижимной гайкой с внешней стороны) и вставленные во

фторопластовые втулки с другой стороны, крепится кварцевый чехол (колба), внутри которой

герметично расположена бактерицидная лампа.

На камере обеззараживания два патрубка с резьбой, для соединения шлангов подвода и отвода

воды. Монтаж камеры осуществляется при помощи клипс для крепления к стене.
