11
Русский (RU)
Поз. Описание
1 Самая высокая точка водоразбора
2 Крепления и опоры для труб
3 Отсечной клапан
4 Гибкие шланги
5 Сливная линия в канализационную систему
6 Приёмный патрубок с сетчатым фильтром
7 Резервуар с водой
8.5.4 Длина всасывающего трубопровода
В представленной ниже таблице указаны
возможные длины горизонтальных труб в
зависимости от длины вертикальной трубы.
Таблица дана только в качестве общих
рекомендаций.
TM06 4372 2115
H
L

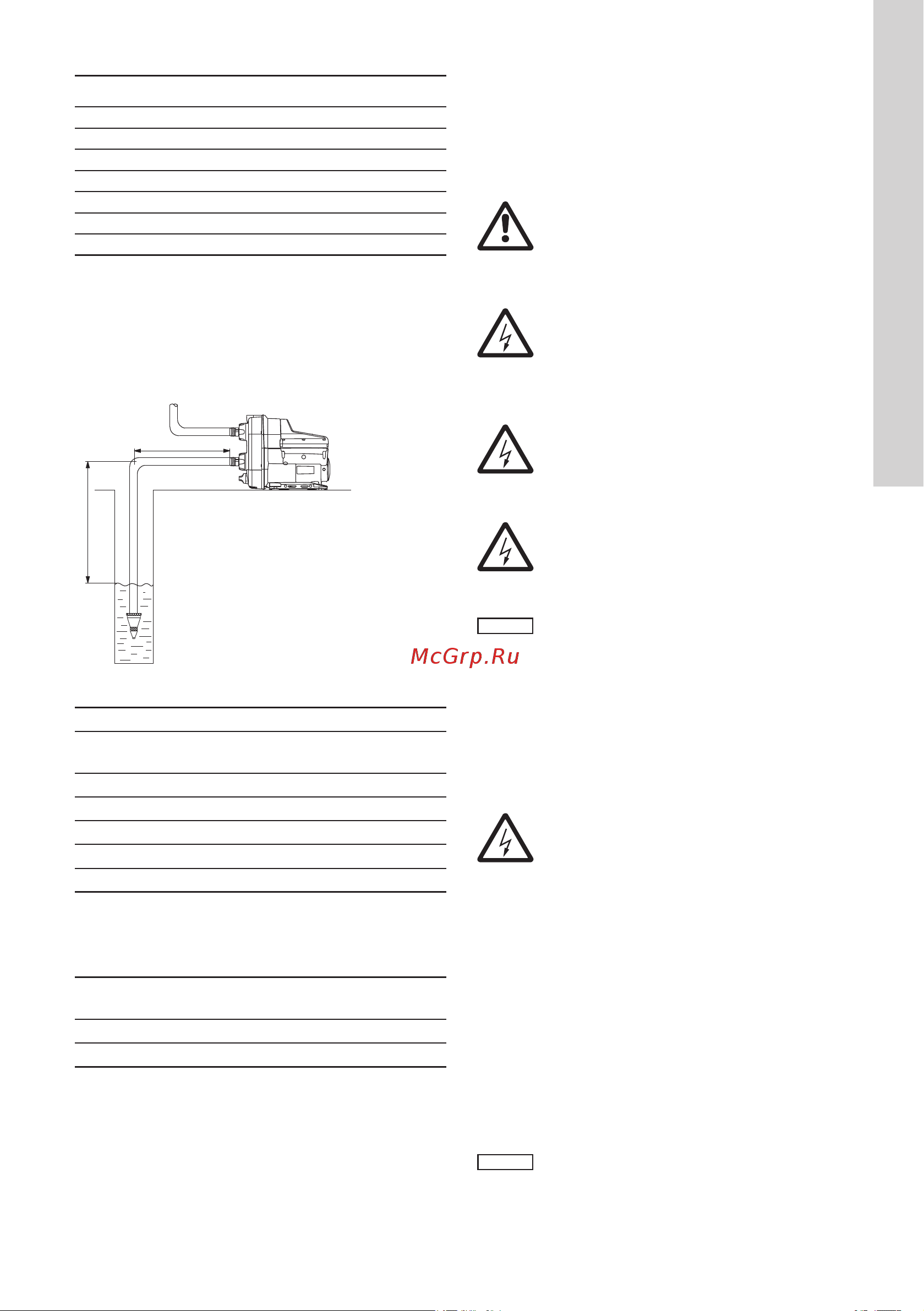

Рис. 11 Длина всасывающего трубопровода
DN 32 DN 40
H
[м]
L
[м]
H
[м]
L
[м]
0680207
3433129
617652
79726
8080
Предварительные условия
Максимальная скорость потока: 1 л/с
Внутренняя шероховатость труб: 0.01 мм
Номинальный
диаметр
Внутренний
диаметр труб
Потери
давления
DN 32 28 мм 0,117 м на 1 м
DN 40 35,2 мм 0,0387 м на 1 м
9. Подключение
электрооборудования
Дополнительная информация по подключению
электрооборудованию приведена в Кратком
руководстве (Quick Guide).
Предупреждение
Подключение электрооборудования
должно выполняться в
соответствии с местными нормами
и правилами.
Предупреждение
Проверьте, чтобы значения
рабочего напряжения и частоты
тока соответствовали
номинальным данным, указанным на
фирменной табличке.
Предупреждение
Если кабель питания повреждён, он
должен быть заменён специалистом
сервисной службы производителя
или иными квалифицированными
специалистами.
Предупреждение
В качестве меры предосторожности
оборудование следует подключать к
розетке с заземлением.
Указание
Стационарную насосную установку
SCALA2 рекомендуется оснастить
защитой от тока утечки на землю
(УЗО) с током отключения ≤ 30 мA.
Электродвигатель SCALA2 содержит в себе
защиту от токовых перегрузок и перегрева.
Предупреждение
Перед тем как проводить любые
подключения в установке,
необходимо убедиться в том, что
электропитание выключено
и не может быть включено
по случайности или по
неосторожности.
SCALA2 должна включаться через
внешний сетевой выключатель,
минимальный зазор между
контактами которого составляет
3 мм для всех полюсов.
10. Ввод в эксплуатацию
Дополнительная информация по вводу в
эксплуатацию приведена в Кратком руководстве
(Quick Guide).
Все насосные установки SCALA2 проходят
приемо-сдаточные испытания на заводе-
изготовителе. Дополнительные испытания на
месте установки не требуются.
Внимание
Запрещается запускать SCALA2
до заполнения её водой (до заливки).
