9
Русский (RU)
8.4 Требования к креплению
SCALA2 должна быть закреплена на прочном
горизонтальном фундаменте с помощью винтов,
вставленных в отверстия в плите-основании.
См. рис. 4 и 5.
TM06 5729 5315

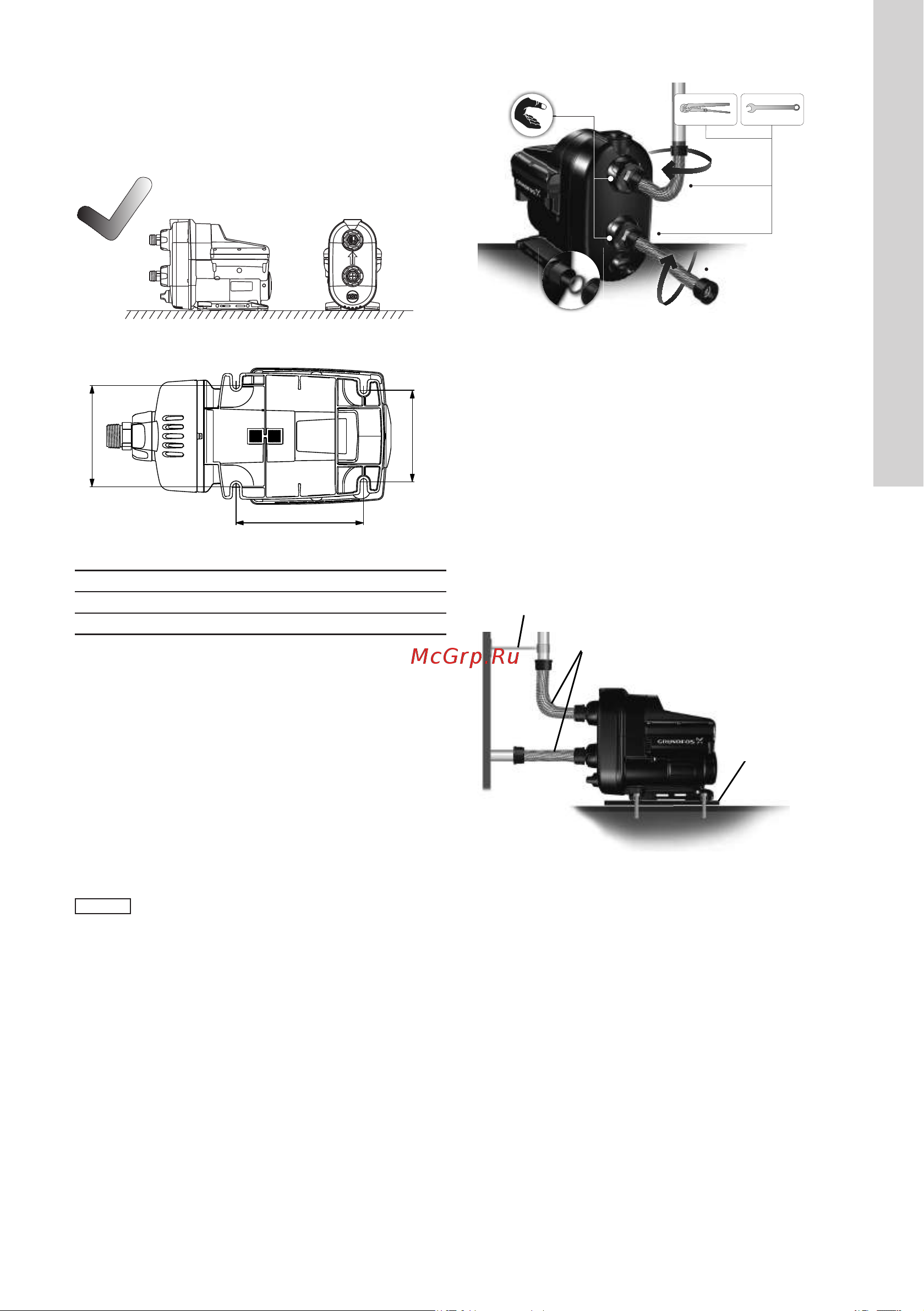

Рис. 4 Установка на горизонтальном основании
TM06 3809 1015
B
A
C
Рис. 5 Плита-основание
A 130 мм
B 181 мм
C 144 мм
8.4.1 Монтаж трубопроводов
На SCALA2 не должны передаваться
механические усилия от всасывающего и
напорного патрубков.
SCALA2 оборудована всасывающим и напорным
соединениями с углом возможного отклонения
± 5°, что упрощает присоединение
всасывающего и напорного трубопроводов.
Всасывающий и напорный патрубки должны
откручиваться вручную, проворачивая накидные
гайки.
Внимание
Накидные гайки на всасывающем
и напорном соединении SCALA2
допускается откручивать
и закручивать только вручную.
1. Осторожно навинтите на трубопроводы
системы всасывающий и напорный патрубки
SCALA2 с помощью трубного ключа или
аналогичного инструмента.
2. Затем закрепите патрубки на входе и выходе
SCALA2, удерживая их одной рукой и
закручивая накидные гайки другой рукой.
См. рис. 6.
TM06 4318 1915
Рис. 6 Монтаж трубопроводов
8.4.2 Уменьшение шума в SCALA2
Вибрации от SCALA2 могут передаваться
окружающей конструкции и создавать шум в
диапазоне 20-1000 Гц, также называемом
спектром низких звуковых частот.
Правильный монтаж с использованием
демпфирующей резиновой подкладки, гибких
шлангов и правильно размёщенных креплений
для жёстких труб может уменьшить уровень
шума примерно на 50 %. См. рис. 7.
Размещайте крепления для жёстких труб рядом
с присоединённым гибким шлангом.
TM06 4321 1915
Ɋɟɡɢɧɨɜɚɹ
Ʉɪɟɩɥɟɧɢɟ ɞɥɹ ɠɺɫɬɤɨɣ ɬɪɭɛɵ
Ƚɢɛɤɢɣ ɲɥɚɧɝ
Резиновая
прокладка
Рис. 7 Мероприятия по уменьшению шума для
SCALA2
