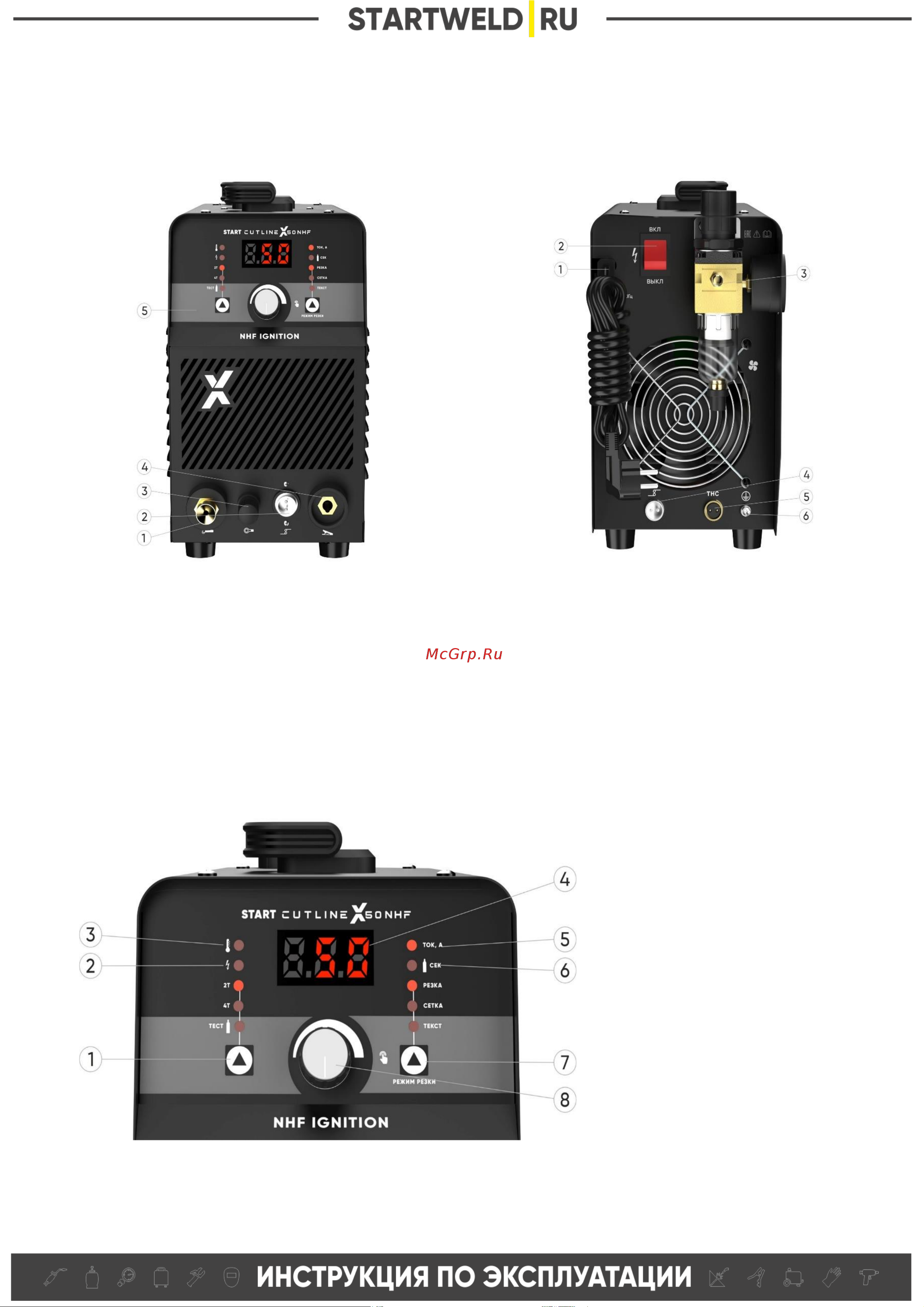

ОСНОВНЫЕ УЗЛЫ АППАРАТА

Передняя панель

Рис.1

Задняя панель

Рис.2

1 – Штуцер подключения плазмотрона

2 – Разъем подключения клавиши плазмотрона

кабеля

3 – Клемма пилотной дуги

4 – Разъем подключения обратного кабеля

5 – Панель управления

1 – Сетевой кабель

2 – Кнопка: Вкл/Выкл

3 – Фильтр-регулятор с манометром

4 - Разъем внешнего управления.

5 – Разъем THC (Контроль высоты резака)

6 – Болт заземления

Панель управления

Рис.3

1 – Кнопка переключения

режимов 2Т/4Т/тест давления

воздуха

2 – Индикатор ошибки по току

3 – Индикатор ошибки по

перегреву

4 - Дисплей

5 – Индикатор силы тока

6 – Индикатор времени

постпродувки

7 – Кнопка переключения

режимов резки

(Резка/Сетка/Текст)

*Сетка- режим для резки

сетчатых конструкций, сетки,

просечки и т.д

*Текст-режим позволяет на

минимальном токе наносить

графические изображения на

поверхность металла.

8 – Регулятор управления.
