АВР-63/2P

УСТРОЙСТВО АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА

6. Состав изделия, элементы управления и индикации, подключение.

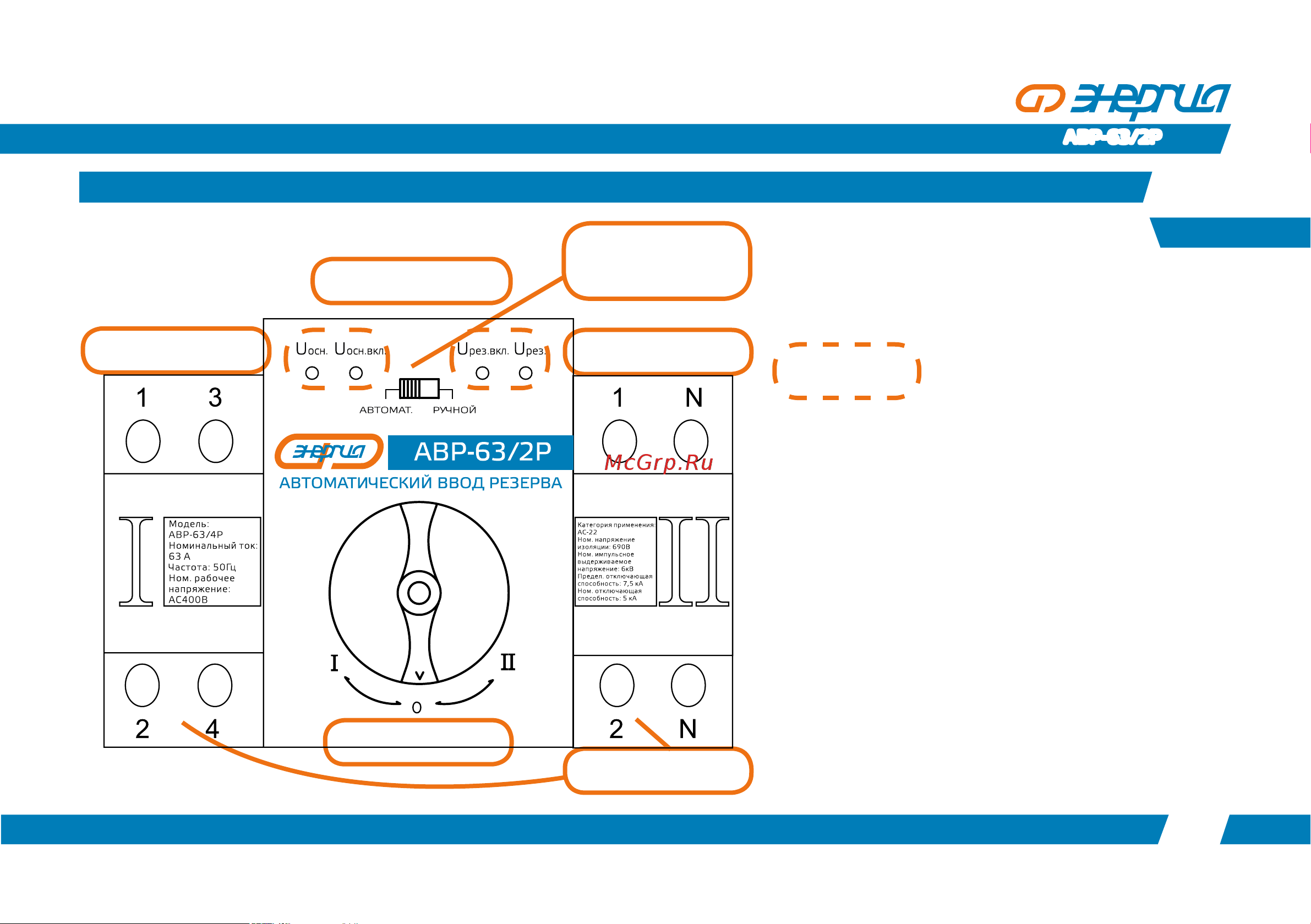

Рис унок 1.1

ВВОД ОСНОВНОГО

ИСТОЧНИКА ПИТАНИЯ

ВВОД РЕЗЕРВНОГО

ИСТОЧНИКА ПИТАНИЯ

ВЫХОД НА НАГРУЗКУ

ПОВОРОТНАЯ

РУКОЯТКА

КЛЕММЫ ПОДКЛЮЧЕНИЯ

ВНЕШНИХ ИНДИКАТОРОВ

ПЕРЕКЛЮЧЕТЕЛЬ

РЕЖИМОВ:

АВТОМАТИЧЕСКИЙ

РУЧНОЙ

ИНДИКАТОРЫ

(см. рис. 1.2)

Автоматический режим.

При пропадании напряжения на клеммах основного

источника питания, происходит автоматическое

переключение питания нагрузки на резервный источник.

После восстановления напряжения на клеммах основного

источника питания, происходит автоматическое

переключение питания нагрузки на основной источник.

Время автоматического переключения 4-6 секунд.

Ручной режим.

В этом режиме переключение питания с основного

источника на резервный и обратно осуществляется

вручную поворотом рукоятки. Электронный блок

управления в данном режиме отключен.

Наличие напряжения на вводах питания и на

нагрузке сигнализируется красными светодиодными

индикаторами (см. рис. 1.2).
