2. Инструмент должен быть установлен на столе сверлильного станка с помощью регулировочной

пластины (17). В зависимости от конфигурации сверлильного станка, можно использовать Т-образные

болты, каретные болты или стандартные болты, шайбы и гайки. Крепеж не поставляется. См. Рис. В.

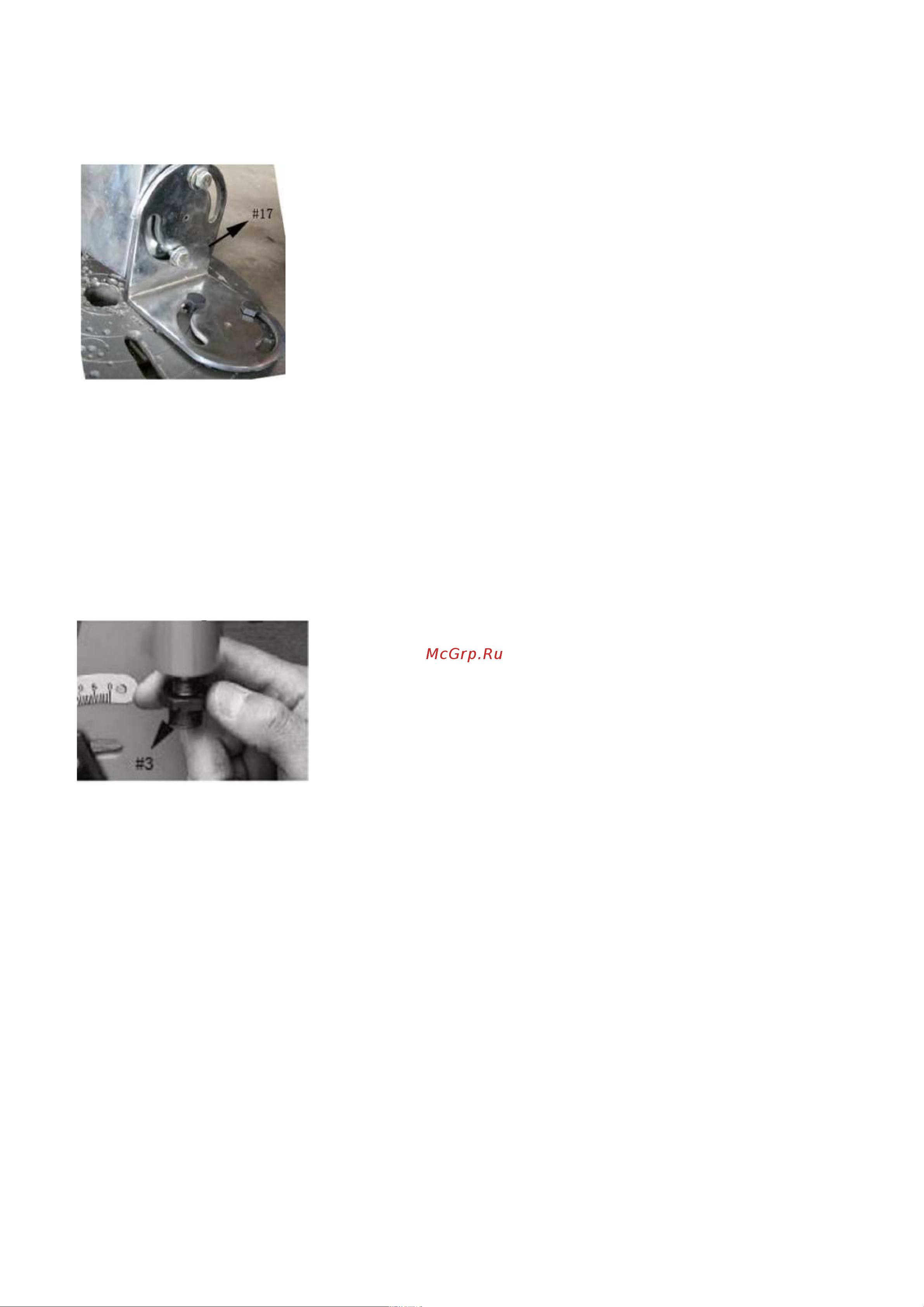

Рис. В

3. После установки проверить плавность хода шпинделя (5).

Излишнее трение вызывает чрезмерный износ втулок.

4. Труборез можно регулировать путем ослабления болтов (16), которые регулируют угол наклона

пластины, а также перемещением узла по мере необходимости.

5. Для регулировки из стороны в сторону ослабить болты (15), которые крепят регулировочную пластину к

корпусу (13).

6. При установке кольцевой пилы следует проверить размер ее оси (1/2" или 5/8"). Резьба на шпинделе

1/2", но предусмотрен адаптер (3) для моделей 5/8". Возможно, потребуется шайба адаптера (4), чтобы

обеспечить безопасное крепление. См. Рис. С.

Рис. С

7. Процесс установки пильного полотна или бит: зафиксировать шпиндель фиксатором (14). Вставить

фиксирующий штифт в отверстие. Затем установить полотно, снять фиксирующий штифт (14).

ВНИМАНИЕ Перед зацеплением удалить штифт!

Эксплуатация

Использование крепежа трубореза.

1. Вставить заготовку в зажим (1), под перевернутой буквой «V». Зажим фиксирует трубу (до 2"). Не

вставлять трубу более чем на половину ее длины. При резке сложных углов вставить трубу достаточно

далеко, чтобы начать резку. Труба крепится на месте с помощью рукоятки/зажимного винта (2).

2. Установить скорость сверлильного станка примерно 500 оборотов в минуту для большинства

материалов. Для резки тонкостенных труб из твердого сплава, такого как хром-молибденовый,

потребуется более высокая скорость. Для резки более мягкого, грубого материала подходит более

низкая скорость.

СОВЕТ Перед выполнение резки основного материала следует попробовать на отходах.

3. Регулярно смазывать кольцевую пилу и втулки, чтобы продлить их срок службы.
