7

Таб.1 Назначение разъемов устройств грозозащиты SP-IP/100(ver.2), SP-

IP/100D, SP-IP4/100, SP-IP8/100(ver.2), SP-IP8/100R, SP-IP16/100R, SP-

IP24/100R.

№

п/п

Обозначение

Назначение

1

IN

(1-24)

Разъемы RJ-45 для подключения к линии передачи

данных.

2

OUT

(1-24)

Разъемы RJ-45 для подключения сетевых

устройств.

3

Винтовая клемма для подключения заземления.

Таб.2 Назначение разъемов устройств грозозащиты SP-IP/100PD, SP-

IP/100PS.

№

п/п

Обозначение

Назначение

1

IN

Разъемы RJ-45 для подключения к линии передачи

данных и РоЕ.

2

OUT

Разъемы RJ-45 для подключения сетевых РоЕ

устройств.

3

Винтовая клемма для подключения заземления.

6. Схема подключения

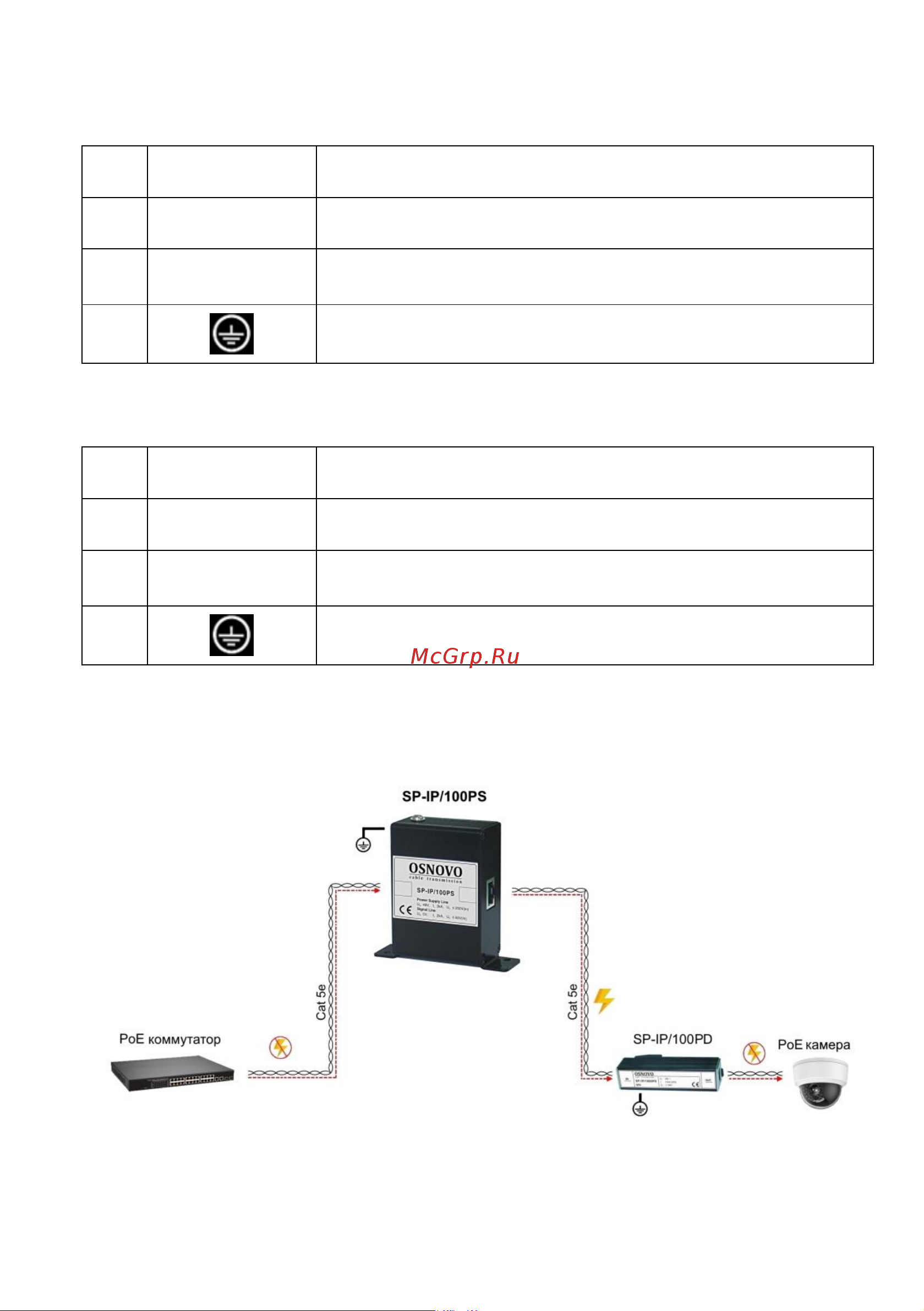

Рис.9 Схема подключения устройства грозозащиты на примере

SP-IP/100PS, SP-IP/100PD.
