4. Внешний вид

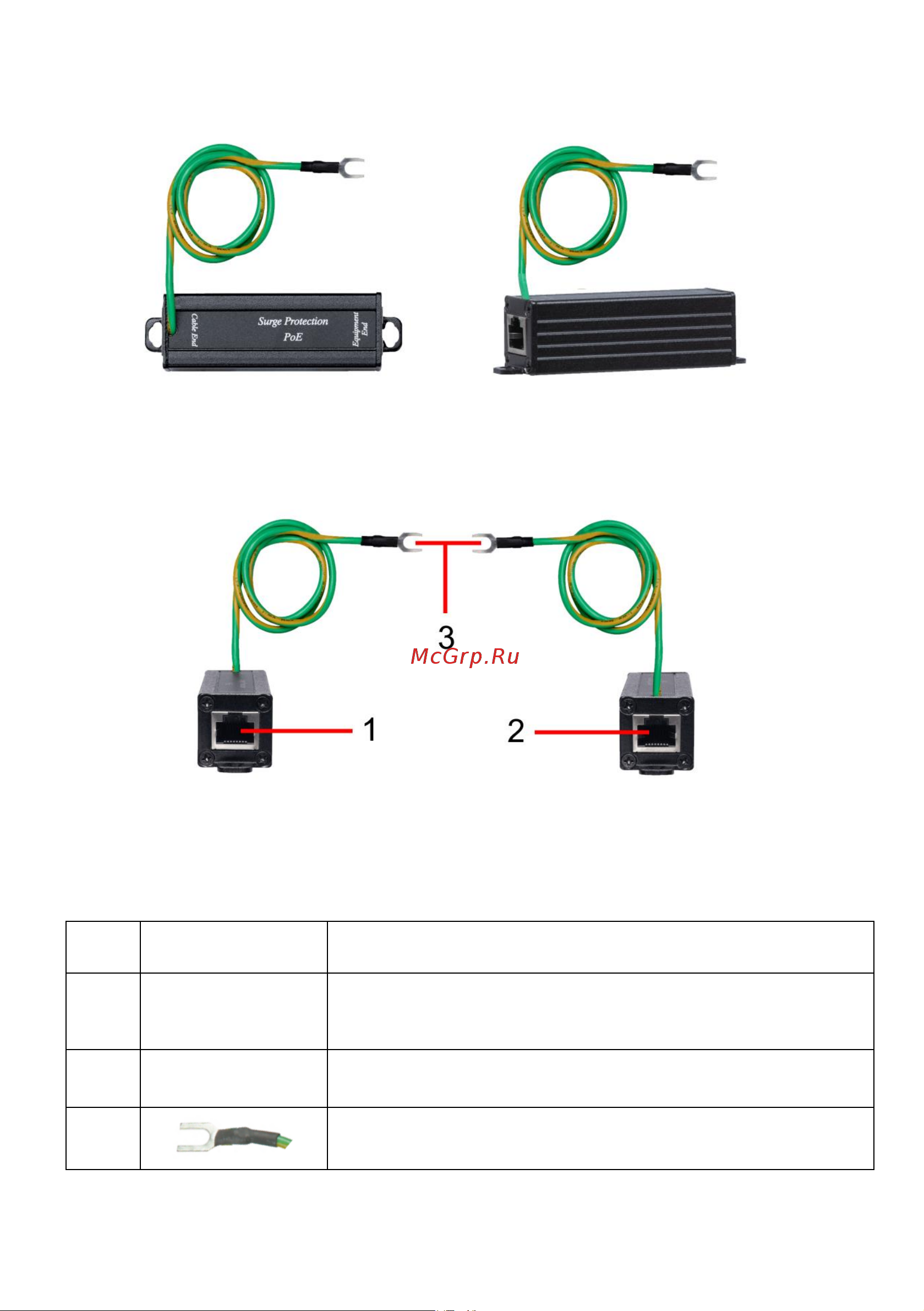

Рис.1 Устройство грозозащиты SP006P, внешний вид сверху / сбоку

5. Разъемы и индикаторы

Рис.2 Устройство грозозащиты SP006P,

разъемы передней/задней панелей

Таб.1 Назначение разъемов устройства грозозащиты SP006P

№

п/п

Обозначение

Назначение

Equipment End

Разъем RJ-45 для подключения защищаемого

оконечного сетевого оборудования (IP-

видеокамеры, коммутаторы и т.д.)

Cable End

Разъем RJ-45 для подключения кабеля витой

пары между сетевыми устройствами

Клемма под винт для заземления устройства

грозозащиты.
