п/п

Обозначение

Назначение

Разъем BNC для подключения к линии передачи

видеосигнала.

Клемма для подключения кабеля заземления.

Клеммы для подключения к линии передачи

питания AC40V / DC56V (2А) (макс).

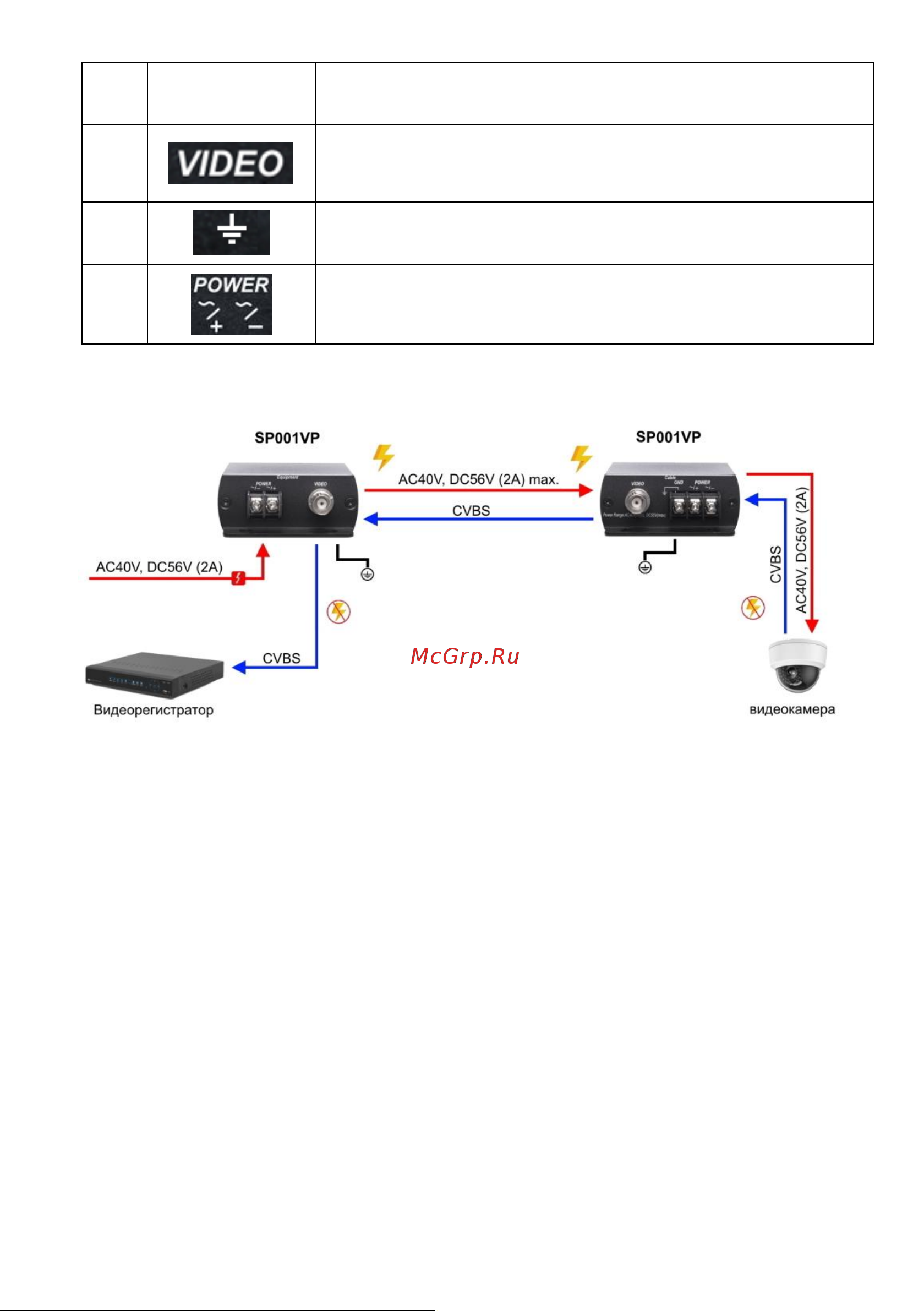

6. Схема подключения

Рис.3 Схема подключения устройства грозозащиты SP001VP.

Внимание!

- Перед установкой устройств грозозащиты отключите питание.

- Параметры защищаемого оборудования должны соответствовать

параметрам грозозащиты SP001VP (в т.ч. напряжение питания не должно

превышать AC40V / DC56V (2А)).

- Соблюдайте правильность подключения оборудования: «Cable» -

подключение внешней линии, «Equipment» - защищаемое оборудование,

одновременно соблюдая полярность.

- Грозозащита устанавливается максимально близко к

защищаемому оборудованию.

- Кабель заземления должен быть прочным, достаточной длины,

сечением не менее 4 мм², но и не более 50 мм². Сопротивление линии
