4

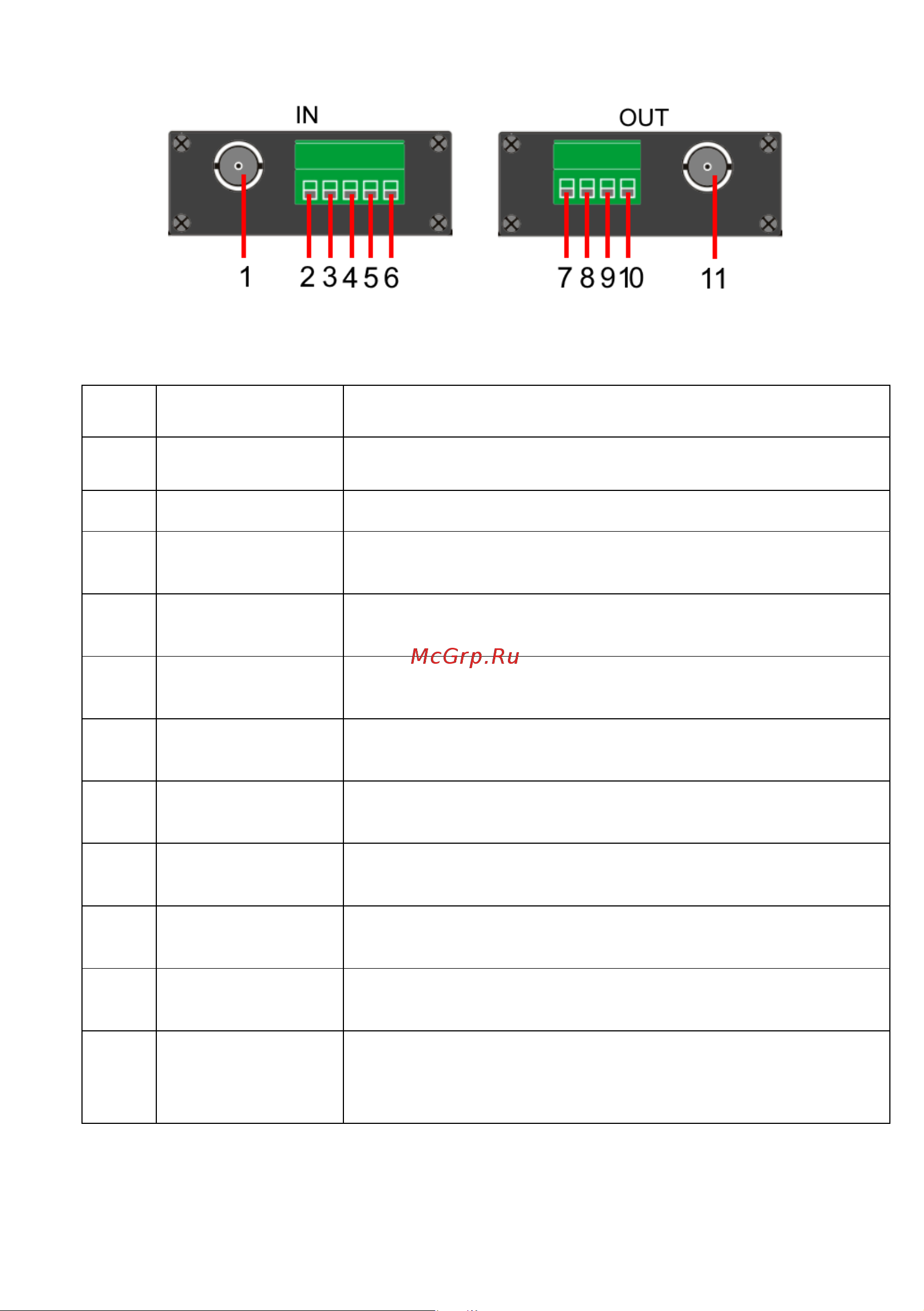

Рис.2 Разъемы подключения SP-CPD/12-24
Таб.1 Назначение разъемов устройства грозозащиты SP-CPD/12-24
№
п/п
Обозначение
Назначение
1
IN
Разъем BNC для подключения к линии передачи
видеосигнала.
2
-
Клемма для заземления устройства грозозащиты.
3
-
Клемма подключения «+» канала передачи
данных IN (линия).
4
-
Клемма подключения «-» канала передачи
данных IN (линия).
5
-
Клемма подключения «+» канала передачи
питания IN (линия).
6
-
Клемма подключения «-» канала передачи
питания IN (линия).
7
-
Клемма подключения «-» канала передачи
питания OUT (оборудование).
8
-
Клемма подключения «+» канала передачи
питания OUT (оборудование).
9
-
Клемма подключения «-» канала передачи
данных OUT (оборудование).
10
-
Клемма подключения «+» канала передачи
данных OUT (оборудование).
11
OUT
Разъем BNC для подключения устройств
передачи / приема видеосигнала OUT
(оборудование).
